[Caka] Cảm Biến Nhận Dạng Vân Tay AS608 Fingerprint Sensor

Giới thiệu [Caka] Cảm Biến Nhận Dạng Vân Tay AS608 Fingerprint Sensor

Cảm biến nhận dạng vân tay AS608 Fingerprint Sensor sử dụng giao tiếp UART TTL hoặc USB để giao tiếp với Vi điều khiển hoặc kết nối trực tiếp với máy tính (thông qua mạch chuyển USB-UART hoặc giao tiếp USB).

Cảm biến nhận dạng vân tay AS608 Fingerprint Sensor được tích hợp nhân xử lý nhận dạng vân tay phía trong, tự động gán vân tay với 1 chuỗi data và truyền qua giao tiếp UART ra ngoài nên hoàn toàn không cần các thao tác xử lý hình ảnh, đơn giản chỉ là phát lệnh đọc/ghi và so sánh chuỗi UART nên rất dễ sử dụng và lập trình.

Thông số kỹ thuật:

Điện áp sử dụng: 3.0~3.6VDC (thường cấp 3.3VDC, lưu ý quan trọng nếu cấp lớn hơn 3.3VDC cảm biến sẽ cháy ngay lập tức).
Dòng tiêu thụ: 30~60mA, trung bình 40mA
Communication Interface: USB /UART
Tốc độ Baudrate UART: 9600 x N (N từ 1~12), mặc định N=6 baudrate = 57600,8,1.
USB communication: 2.0 full speed
Sensor image size (pixel): 256 x 288 pixels
Image processing time (s): <0.4s
Power-on delay (s): <0.1s (the module needs about 0.1S to initialize after power on)
Job search time (s): <0.3s
FRR (rejection rate) <1%
FAR (recognition rate) <0.001%
Fingerprint storage capacity 300 (ID: 0 ~ 299)
Sơ đồ chân:

V+: chân cấp nguồn chính VCC 3.3VDC cho cảm biến hoạt động.
Tx: Chân giao tiếp UART TTL TX
Rx: Chân giao tiếp UART TTL RX
GND: Chân cấp nguồn GND (Mass / 0VDC)
TCH: Chân Output của cảm biến chạm Touch, khi chạm tay vào cảm biến chân này sẽ xuất ra mức cao High, để sử dụng tính năng này cần cấp nguồn 3.3VDC cho chân Va
VA: Chân cấp nguồn 3.3VDC cho Touch Sensor.
U+: Chân tín hiệu USB D+
U-: Chân tín hiệu USB D-
Để giao tiếp UART ta cần sử dụng các chân:

V+: Cấp nguồn 3.3VDC
Tx: nối với RX của Vi điều kiển (mức TTL từ 3.3~5VDC)
Rx: nối với TX của Vi điều kiển (mức TTL từ 3.3~5VDC)
GND: Cấp nguồn GND (Mass chung)
Để giao tiếp USB ta cần sử dụng các chân:

V+: Cấp nguồn 3.3VDC
U+: Chân tín hiệu USB D+
U-: Chân tín hiệu USB D-
GND: Cấp nguồn GND (Mass chung).

#caka #cakalinhkiệnđiệntử #caka_linh_kiện_điện_tử #cakalinhkiendientu #caka_linh_kien_dien_tu #cakalyen #cakashop #caka_shop #caka.vn#cảmbiếnvântay #cảm_biến_vân_tay #cambienvantay #cam_bien_van_tay #cambienvantaya70 #cam_bien_van_tay_a70 #cảmbiếnvântaysamsunga20 #cảm_biến_vân_tay_samsung_a20 #cambienvantaysamsunga20 #cam_bien_van_tay_samsung_a20

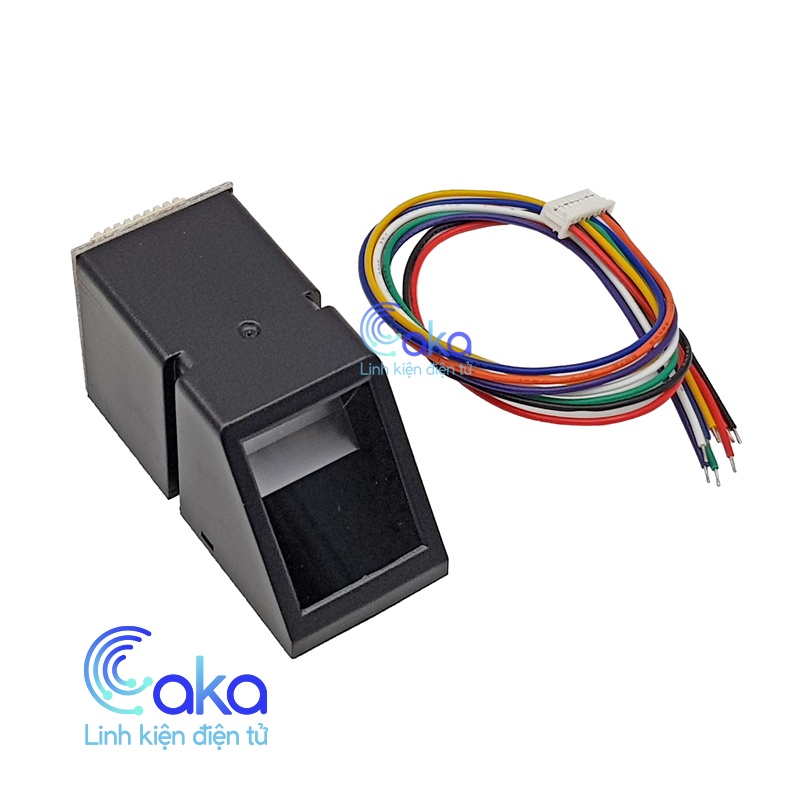

Hình ảnh sản phẩm
