Module Cảm Biến Chuyển Động HC-SR501 Module cảm biến chuyển động HC-SR501 là module cảm biến được dùng để phát hiện các vật thể phát ra tia hồng ngoại khi chúng chuyển động lại gần với độ nhạy cao. Đặc biệt, cảm biến HC-SR501 có thể điều chỉnh thời gian kích trễ.
Thông số kĩ thuật của cảm biến chuyển động SR501: Sử dụng điện áp: 5V Dòng tiêu thụ của cảm biến chuyển động SR501: 65mA Đầu ra: 0 – 3.3V Thời gian trễ: điều chỉnh trong khoảng 5 – 300 s Thời gian khóa: 0.2s 2 chế độ hoạt động: (L) không lặp lại kích hoạt (H) lặp lại kích hoạt. Phạm vi hoạt động: <120 độ C, trong vòng 7 mét Nhiệt độ: -15 – 70 độ C Kích thước PCB:32mm x 24mm
Nguyên lí hoạt động của cảm biến chuyển động SR501 Khi bắt đầu cấp điện, module cảm biến sẽ thiết lập trong khoảng 1 phút ( trong khoảng thời gian này rơ le sẽ nháy liên tục). Sau khoảng thời gian chờ thiết lập. Khi chưa phát hiện có chuyển động, chân OUT của cảm biến sẽ cấp mức điện áp 0V làm role không dẫn ( còi hú không kêu). Khi có chuyển động trong phạm vi quét. Cảm biến cấp mức 1 làm role dẫn, Còi hú kêu và các bạn có thể thiết lập chế độ trễ hay không trễ tùy ý.
Ứng dụng của HC-SR501: Tự động đóng ngắt các thiết bị khi có người đi qua, như tự động bật đèn điện trong phòng, tự động mở của khi có người đến gần,…
Hướng dẫn hiệu chỉnh cảm biến SR501: Điều chỉnh chiết áp khoảng cách theo chiều kim đồng hồ, tăng khoảng cách phát hiện (khoảng 7 mét), ngược lại, sẽ giảm khoảng cách phát hiện (khoảng 3 mét). Điều chỉnh chiết áp độ trễ theo chiều kim đồng hồ,độ trễ của cảm biến kéo dài khoảng 300s, ngược lại độ trễ giảm dần đến 5s.
Hướng dẫn sử dụng cảm biến: Khi khởi tạo, Module cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, module tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ. Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió. Khi có người chuyển động vào phạm vi cảm ứng, OUT: 1.5-3.3V. Không phát hiện có chuyển động ở 0V Thiết lập hai chế độ kích hoạt: L không có thể được lặp đi lặp lại, H có thể được lặp đi lặp lại. Bạn chọn chế độ bằng việc cắm Jump Chốt a. Không thể lặp lại kích hoạt: Module tự động đưa về mức thấp khi hết thời gian trễ. b. Lặp lại kích hoạt: ----------------------- HOTLINE: 024.2021.4848 ZALO : 0987.988.041 Địa chỉ mua hàng tại Hà Nội: 28- Ngõ 106- Lê Thanh Nghị- Hai Bà Trưng- Hà Nội ----------------------- Linh Kiện Điện Tử 3M cam kết: Bán giá luôn cạnh tranh và dịch vụ sau mua tốt nhất thị trường. Cam kết Sản Phẩm giống ảnh.

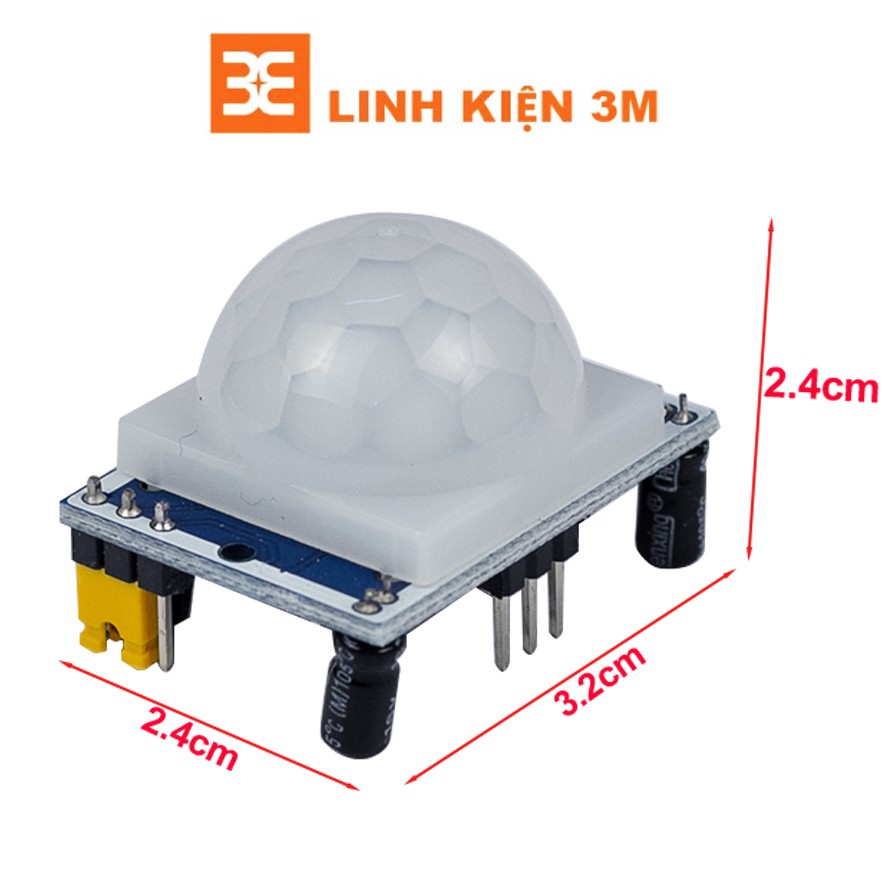

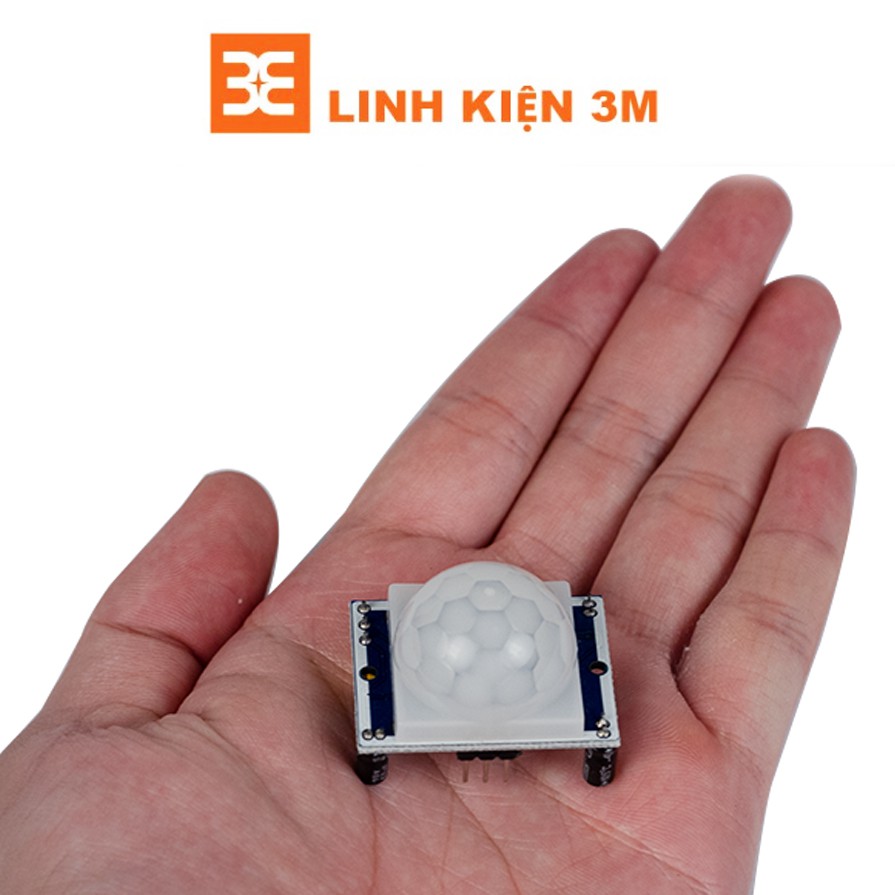

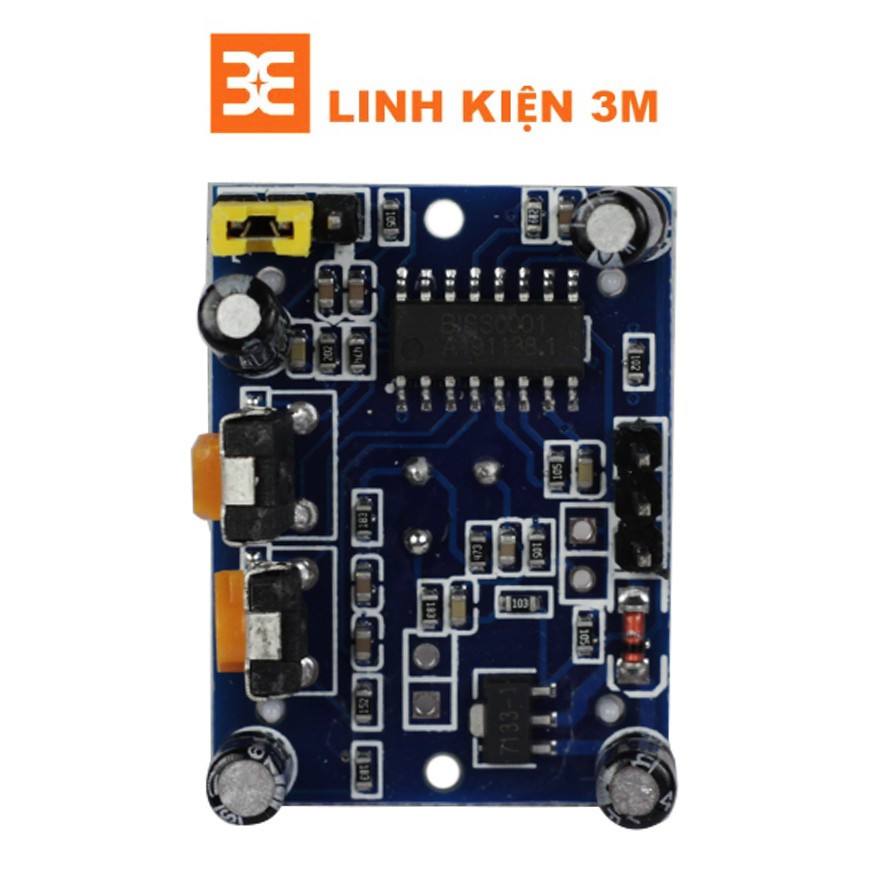

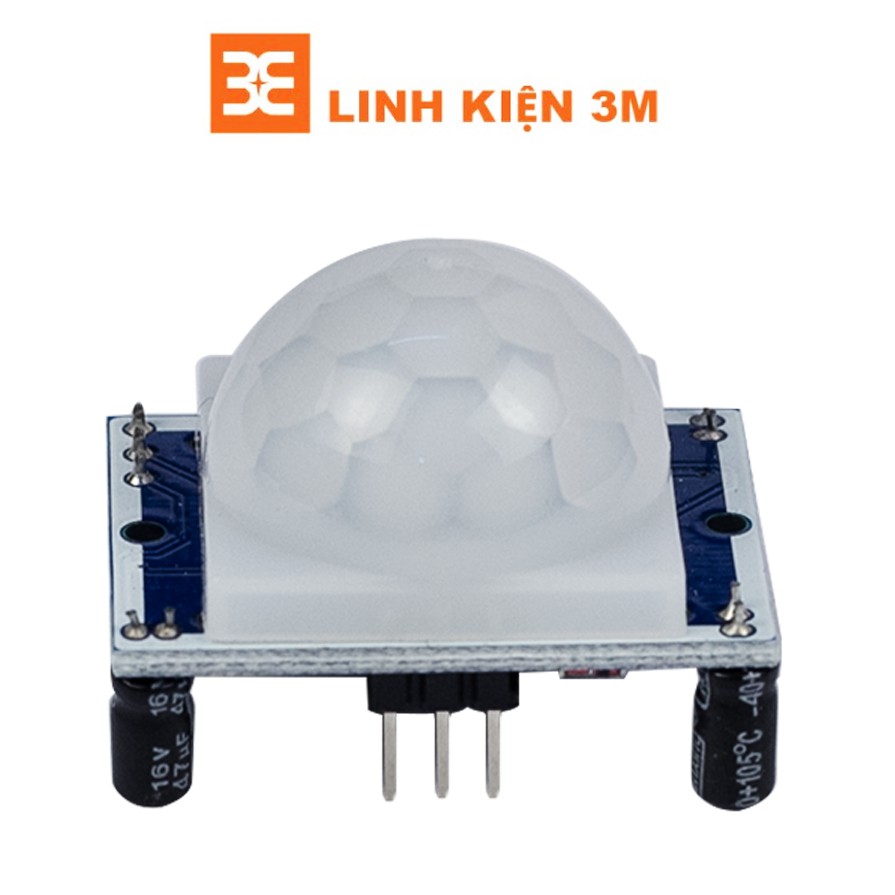

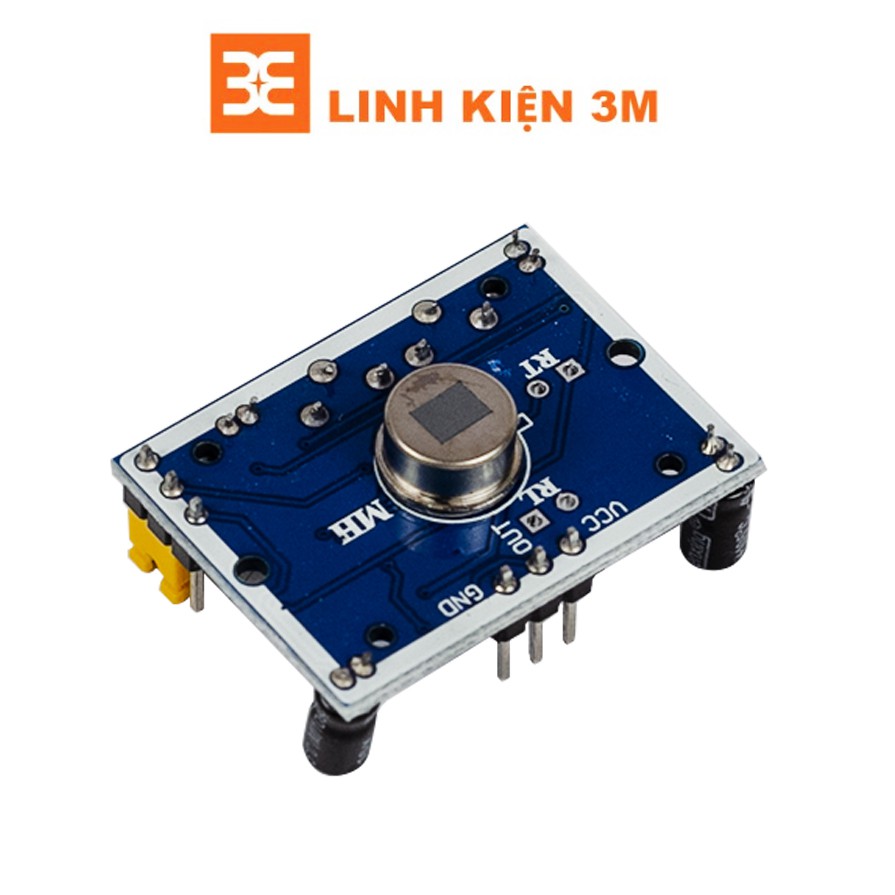

Hình ảnh sản phẩm
