Cảm biến đo tổng chất rắn hòa tan nước TDS meter V1.0

Giới thiệu Cảm biến đo tổng chất rắn hòa tan nước TDS meter V1.0

Tổng chất rắn hòa tan (TDS) là một đơn vị đo hàm lượng kết hợp của tất cả các chất vô cơ và chất hữu cơ chứa trong chất lỏng dạng phân tử, ion hóa hoặc vi hạt, bằng cách đo tổng chất rắn hòa tan ta có thể xác định chất lượng của nguồn nước sử dụng (nếu TDS quá nhỏ nguồn nước có thể thiếu khoáng chất, TDS lớn có thể nguồn nước đã bị ô nhiễm nặng).

Cảm biến đo tổng chất rắn hòa tan trong nước Water TDS Analog Sensor với điện cực giúp đo độ dẫn điện của nước để xác định chỉ số TDS và trả ra giá trị điện áp Analog để giao tiếp với Vi điều khiển, lưu ý khi sử dụng cần căn chuẩn (calib) với thiết bị đo chính xác để có được kết quả tốt nhất.

Thông số kỹ thuật:

Điện áp cấp nguồn: 3.3~5VDC
Dòng tiêu thụ: 3~6mA
Khoảng giá trị TDS đo được: 0~1000ppm, sai số: ±5%F.S. (25 độ C)
Điện áp ngõ ra Ananlog tương ứng với chỉ số TDS: 0~2.3VDC
Conector TDS Probe: 2-Pin XH-2.54
Conector Temperature Sensor: 3-Pin XH-2.54 (cảm biến DS18B20, không đi kèm)
Kích thước: 42 x 31.2mm
Sơ đồ chân:
Connector 2-Pin XH-2.54: kết nối cảm biến TDS.
Conector 3-Pin XH-2.54: Kết nối cảm biến nhiệt độ DS18B20 (cảm biến này không đi kèm, có thể mua thêm tại đây)
+: chân cấp nguồn VCC từ 3.3~5VDC.
-: chân cấp nguồn GND 0VDC
AO: Analog Output, chân tín hiệu Analog đầu ra của cảm biến từ 0~2.3VDC
T1: chân tín hiệu đầu ra của cảm biến nhiệt độ DS18B20

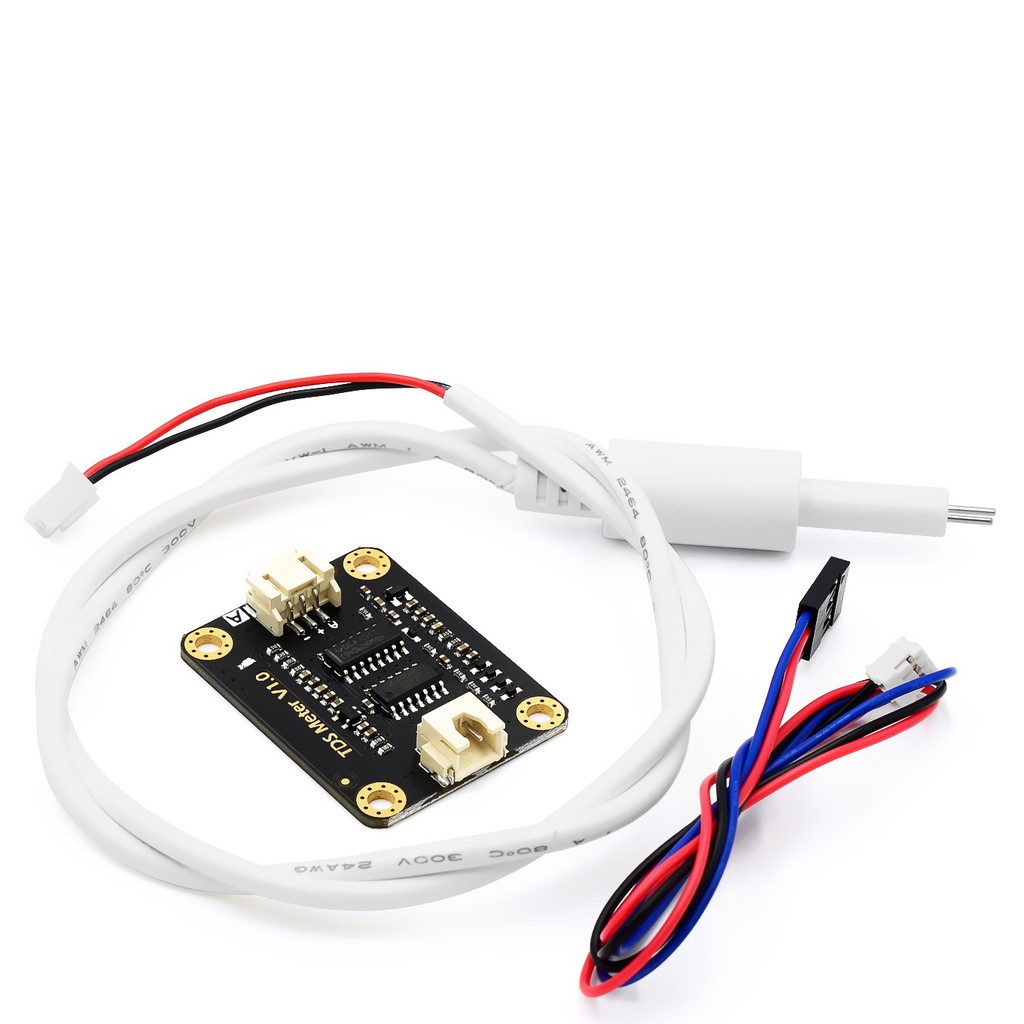

Hình ảnh sản phẩm
