Bộ CảM BiếN Dòng ĐiệN ACS724 Hall Cho Arduino

Giới thiệu Bộ CảM BiếN Dòng ĐiệN ACS724 Hall Cho Arduino

Mô-đun cảm biến dòng điện Hall dải ACS724 5A '20A '50A cho bảng điện tử tự làm Arduino
Mô tả '
1. Mô-đun này là một cảm biến dòng điện tuyến tính . Nó được thiết kế dựa trên nguyên tắc cảm ứng Hall . Nó bao gồm một mạch cảm biến Hall tuyến tính thiên vị thấp chính xác được tích hợp sẵn và một lá đồng nằm gần bề mặt của vi mạch .
2. Khi dòng điện đi qua lá đồng và tạo ra từ trường . Phần tử Hall tạo ra tín hiệu điện áp tuyến tính theo từ trường , và sau đó xuất ra điện áp tỷ lệ với dòng điện AC hoặc DC được phát hiện thông qua khuếch đại bên trong. lọc , cắt và hiệu chỉnh mạch .
3. Nó có thể được áp dụng cho lĩnh vực động cơ. phát hiện và quản lý tải , chuyển đổi nguồn điện và bảo vệ lỗi quá dòng , v.v .

Sự chỉ rõ
Phạm vi “ 5A , 20A , 50A ( Tùy chọn)
Chip cảm biến hiện tại “ ACS712ELCTR-05B-T-ACS724
Chỉ báo nguồn tích hợp
Điện áp làm việc — DC 5V Công việc điện áp đơn
Dải chính xác (IP) ' Đo dòng ±5A, Tương ứng với đầu ra tương tự 185mV 'A' IP '0A
Tức là khi không có dòng phát hiện đi qua , điện áp đầu ra là VCC '2 hoặc 2,5V. công thức tính toán VOUT '2.5 '0.185 'IP
Kích thước đóng gói ' 70 X 55 X 7mm '2,76 X 2,17 X 0,28 "

Mẹo ấm áp "
Acs724 dựa trên nguyên tắc phát hiện Hall , cố gắng tránh ảnh hưởng của từ trường khi sử dụng nó .

Ghi chú '
1. Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn
2. Vui lòng cho phép đo độ lệch 1-3mm do đo thủ công .


Đã bao gồm '

Bảng điện tử 1 X

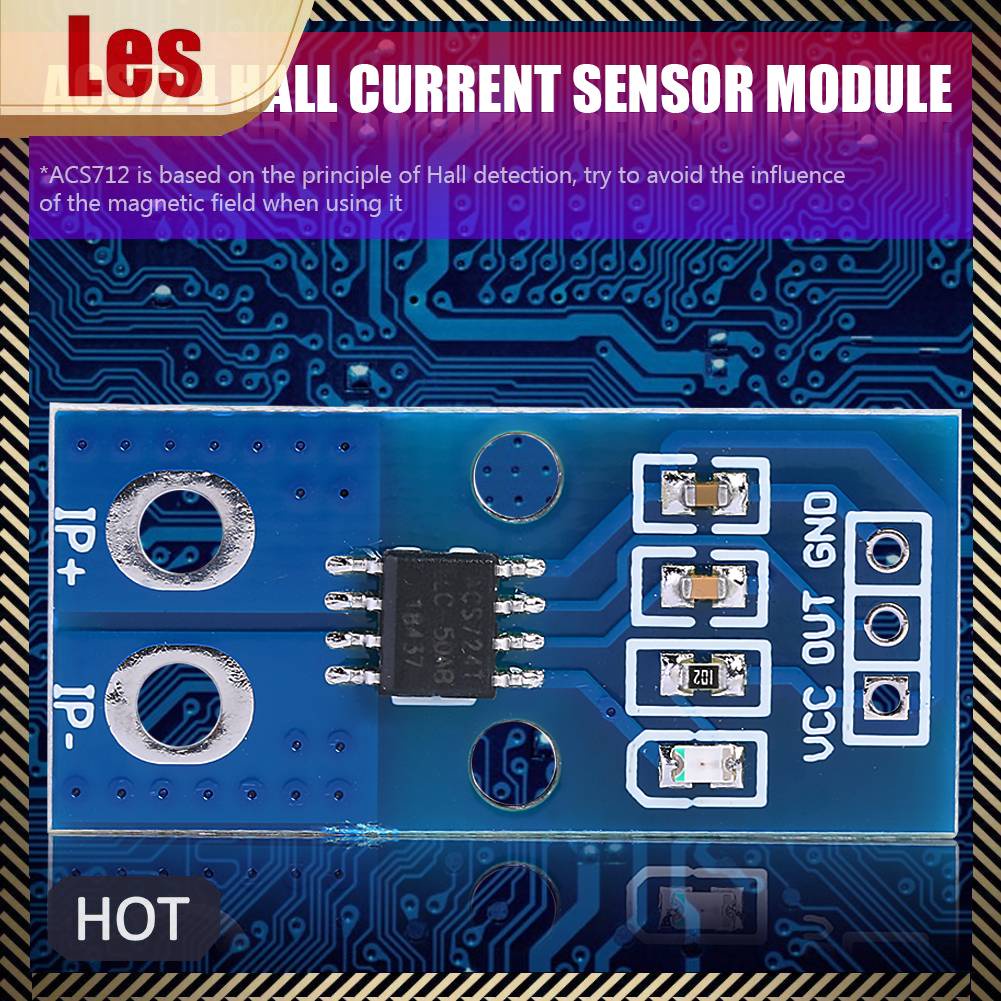

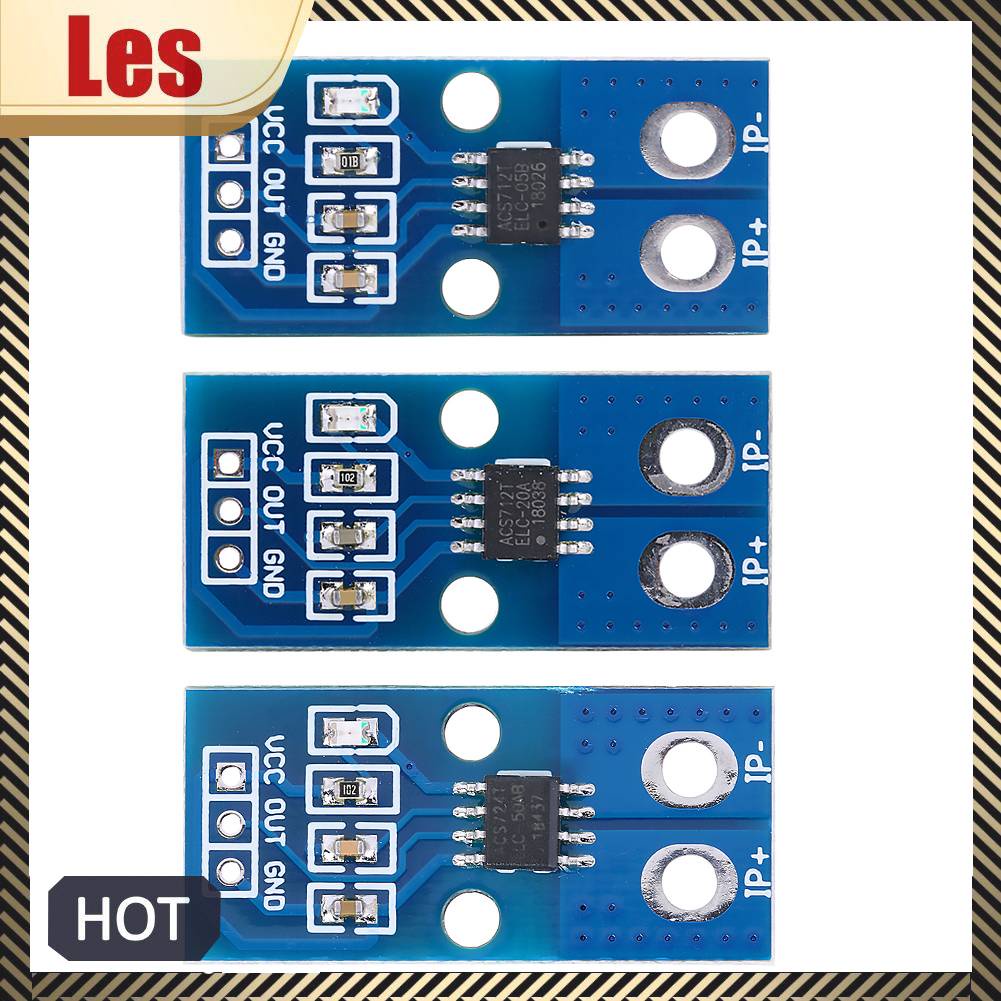

Hình ảnh sản phẩm
