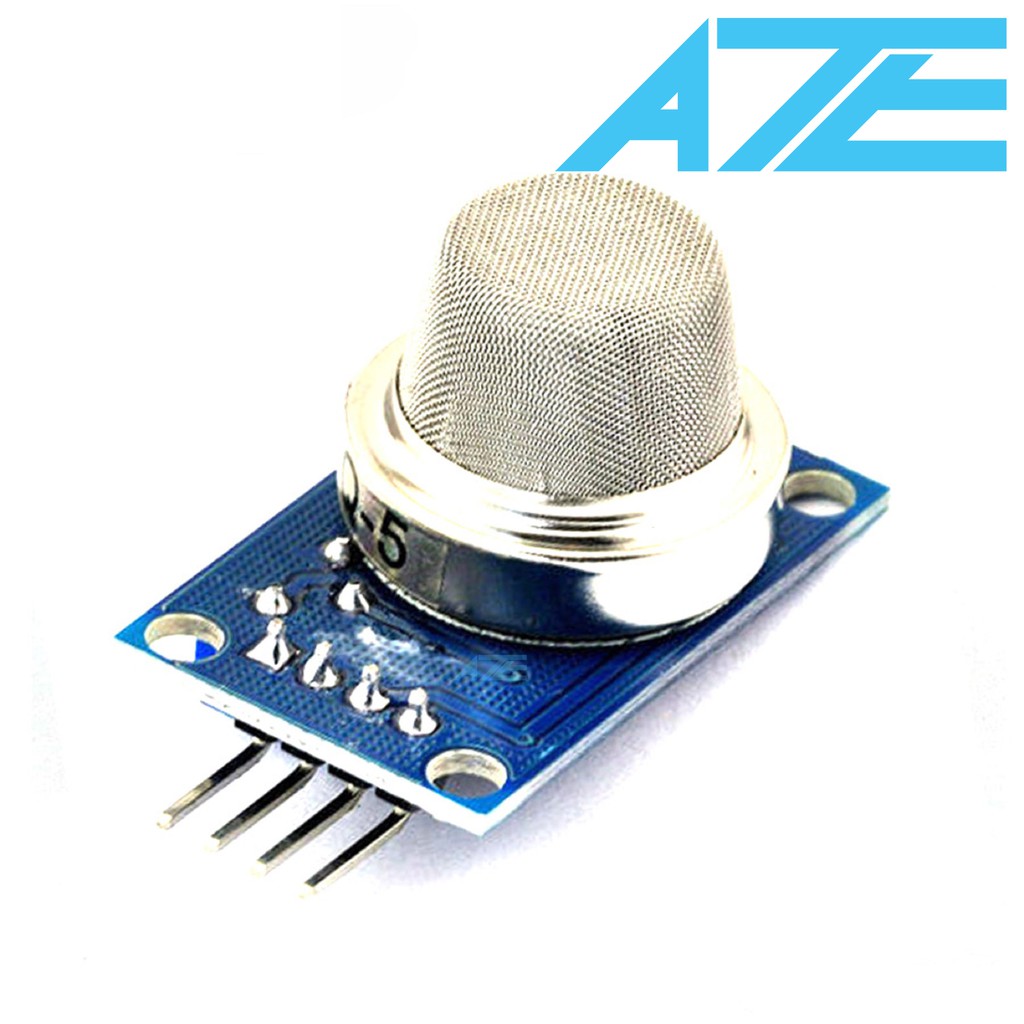

Giới thiệu Cảm Biến Khí Hóa Lỏng, Khí Than MQ-5 - 4F1-1
Đặc tính sản phẩm- Nguồn cung cấp: 2.5 V ~ 5V.
- Tích hợp MQ –5 gas Sensor.
- Kích thước : 40mm * 21mm.
- Led báo hiệu.
Sơ đồ kết nối chân
Sơ đồ kết nối
- Chân DOUT : digital output.
- Chân AOUT : analog output.
- Chân GND: đất chung.
- Chân VCC: kết nối nguồn 2.5 V ~ 5V.
Nguyên lí hoạt động
Khi cảm biến hoạt động nó sẽ truyền tín hiệu từ các chân DOUT và AOUT của mình về vi điều khiển.
- Tín hiệu DOUT:
+ Tín hiệu thấp : có khí gas.
+ Tín hiệu cao : không có khí gas.
- Tín hiệu AOUT: cho tín hiệu tương tự.
Và khi có khí gas 2 đèn LED trên module sẽ phát sáng.
Ứng dụng minh họa: Thiết bị cảnh báo khi có khí Gas.
Chuẩn bị phần cứng
- 1 Arduino Uno R3.
- 1 Module khí Gas (MQ – 5 Gas Sensor).
- Phụ kiện: loa, đèn led, trở, dây kết nối...
Hình ảnh sản phẩm
