Giới thiệu Cảm biến màu RGB TCS34725 giao tiếp I2C và UART
Video giới thiệu sản phẩm Cảm biến màu RGB TCS34725 giao tiếp I2C và UART. Nguồn: Shopee.
✔️Cảm biến màu RGB TCS34725 giao tiếp I2C và UART là phiên bản nâng cấp của cảm biến màu TCS3200, được sử dụng để nhận biết màu sắc bằng cách đo phản xạ 3 màu sắc cơ bản từ vật thể là đỏ, xanh lá và xanh dương sau đó xử lý và truyền thông số đo được của các màu này qua giao tiếp I2C hoặc UART.
✔️Cảm biến màu sắc TCS34725 giao tiếp I2C và UART có tích hợp MCU trên mạch để chuyển đổi từ giao tiếp I2C của TCS34725 sang giao tiếp UART hoặc I2C của MCU giúp dễ dàng giao tiếp và lập trình, ta có thể dễ dàng lựa chọn giao tiếp muốn sử dụng bằng cách Set các Jumper trên mạch.
🔴🔴 THÔNG SỐ KĨ THUẬT
🔹Cảm biến màu TCS34725 sử dụng chip TCS34725, giao tiếp I2C hoặc giao tiếp UART, giá trị RGB đầu ra trực tiếp
🔹Có thể được sử dụng như một mô-đun TCS34725 đơn giản.
🔹Có thể sử dụng MCU nội bộ để đọc dữ liệu TCS34725, MCU trực tiếp xuất RGB, chương trình cân bằng trắng bên trong, hỗ trợ giao tiếp I2C / UART
🔹Hỗ trợ: 51, arduino, stm32, chương trình đọc dữ liệu truyền thông (I2C / serial).
🔹Điện áp làm việc 3-5v, tiêu thụ điện năng thấp, kích thước nhỏ, dễ lắp đặt.
🔴🔴 HƯỚNG DẪN SỬ DỤNG
✔️Cách thiết lập giao tiếp dựa vào Jumper S0 và S1:
✔️S1 để trống (default): Disable chân SCL và SDA, hai chân giao tiếp trực tiếp I2C với TCS34725, chỉ có thể giao tiếp qua hai chân CT / DR của MCU.
✔️S1 nối với G: Enable chân SCL và SDA, sử dụng để giao tiếp trực tiếp với I2C của TCS34725 không thông qua MCU.

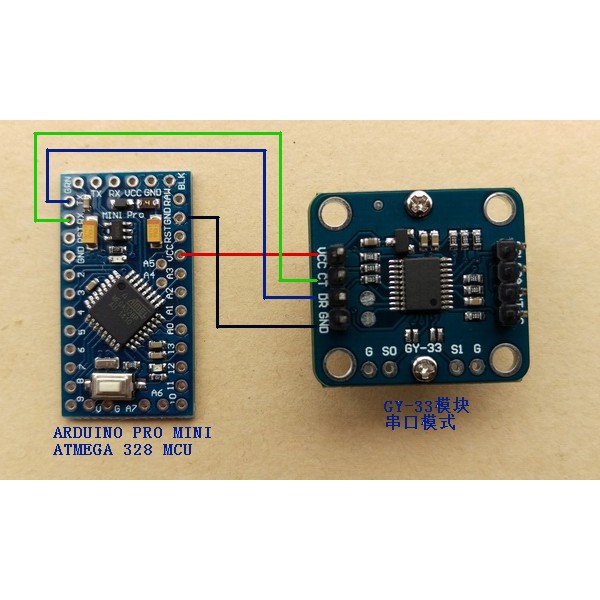

✔️S0 để trống (default): Lựa chọn giao tiếp của MCU trên hai chân CT / DR là UART, CT là UART_TX, DR là UART_RX baudrate mặc định 9600bps / Parity: N / Data bits: 8 / Stop bits: 1
✔️S0 nối với G: Lựa chọn giao tiếp của MCU trên hai chân CT / DR là I2C, CT là I2C_SCL, DR là I2C_SDA.
🔵Xuất xứ : Trung Quốc
