Cảm Biến Nhiệt Độ PT100 Platinum Chống Thấm Nước Nhỏ Gọn Tiện Dụng

Giới thiệu Cảm Biến Nhiệt Độ PT100 Platinum Chống Thấm Nước Nhỏ Gọn Tiện Dụng

Video giới thiệu sản phẩm Cảm Biến Nhiệt Độ PT100 Platinum Chống Thấm Nước Nhỏ Gọn Tiện Dụng. Nguồn: Shopee.

Cảm biến nhiệt độ điện trở bạch kim PT100 chống thấm nước Cảm biến nhiệt độ Đầu dò cảm biến di động
Thương hiệu mới và chất lượng cao
Màu sắc 'như hình ảnh hiển thị
Hướng dẫn: (Xem hình cuối) Cầu đo cảm biến R2, R3 và R4 và Pt100, để ổn định điện áp đầu vào tín hiệu điện áp đầu ra cầu của cầu bằng TL431 đến 2,5 V.Tín hiệu vi sai thu được từ cầu nối sau bộ vi điều khiển đầu vào bộ khuếch đại hoạt động hai giai đoạn.Một tay cầu có điện trở điều chỉnh R3, bằng cách điều chỉnh R3 có thể điều chỉnh đầu vào tín hiệu điện áp chênh lệch vào op-amp, thường được sử dụng để điều chỉnh điểm không.Mạch khuếch đại thông qua bộ khuếch đại hoạt động tích hợp LM358, để ngăn chặn một giai đoạn sai số phi tuyến tính của độ phóng đại quá nhiều, mạch khuếch đại sử dụng bộ khuếch đại hai giai đoạn, như trong hình 5.1, mức cũ khoảng 10Lần, sau khi cấp độ là khoảng 3 lần.Thay đổi nhiệt độ 0 ~ 100 độ, khi nhiệt độ tăng, điện trở Pt100, mạch khuếch đại đầu vào của tín hiệu vi sai, mạch khuếch đại của điện áp đầu ra Av tương ứng với mức tăng.Lưu ý: mặc dù phần cầu đã được điều chỉnh TL431, nhưng điện áp toàn bộ mô-đun VCC phải ổn định, hoặc do dao động VCC, dao động điện áp làm việc của bộ khuếch đại hoạt động LM358, dao động điện áp đầu ra Av, sau đó cuối cùng dẫn đếnKết quả của quá trình chuyển đổi A / D, kết quả đo được nhảy lên và xuống
Nhiệt độ vang lên: -20℃~ 500℃
Độ lệch cho phép: ± (2,5)℃
Đường kính cảm biến: ø4 X 30
Chiều dài cáp: 0,5m
Che chắn bên ngoài: Che chắn cách điện
Cách nhiệt bên trong: Sợi thủy tinh
Số lượng * 1 cái
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng.Cảm ơn bạn

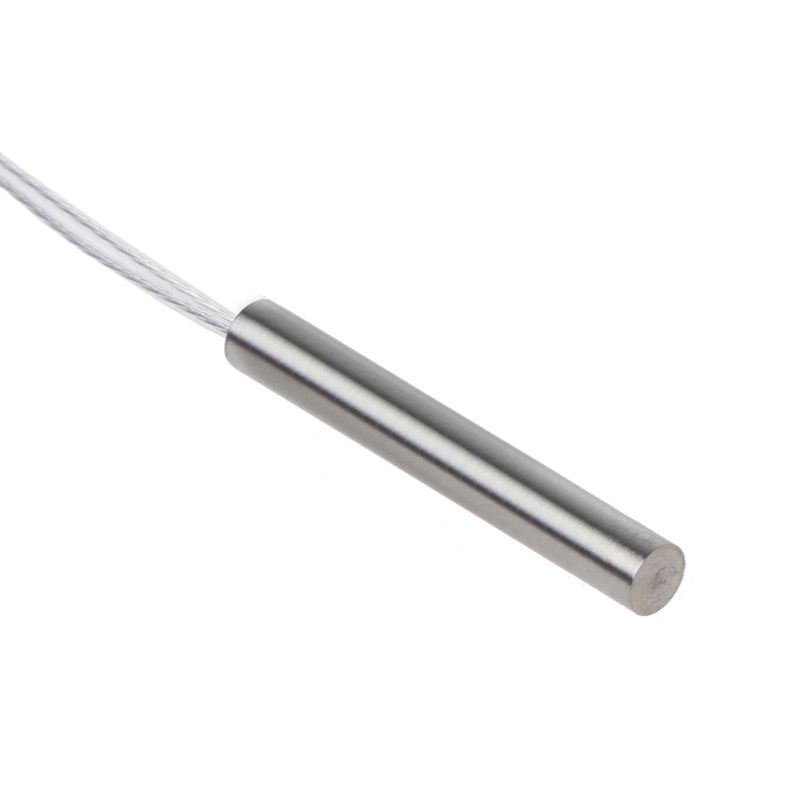

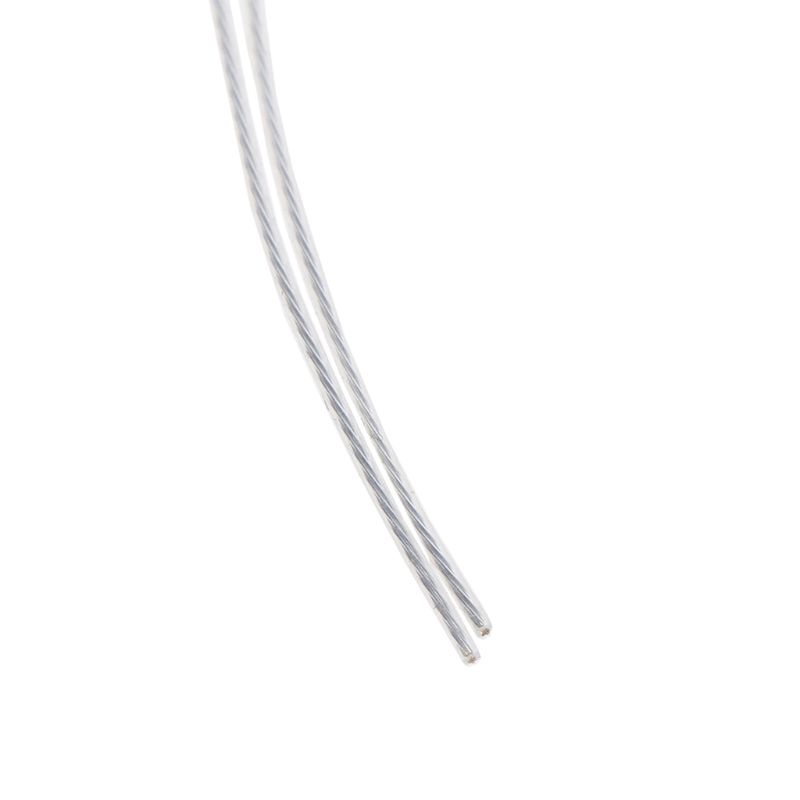

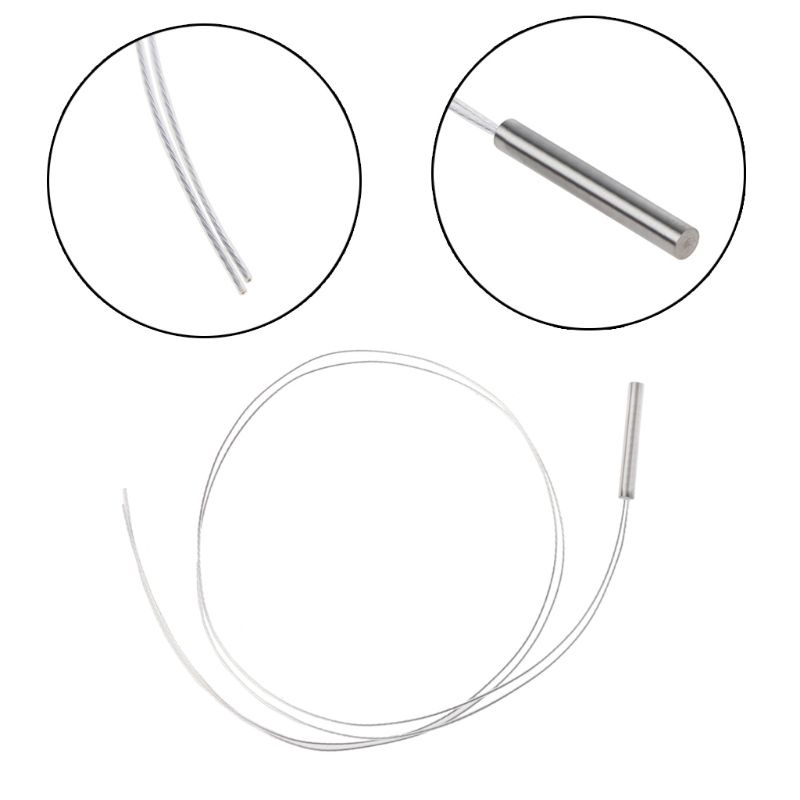

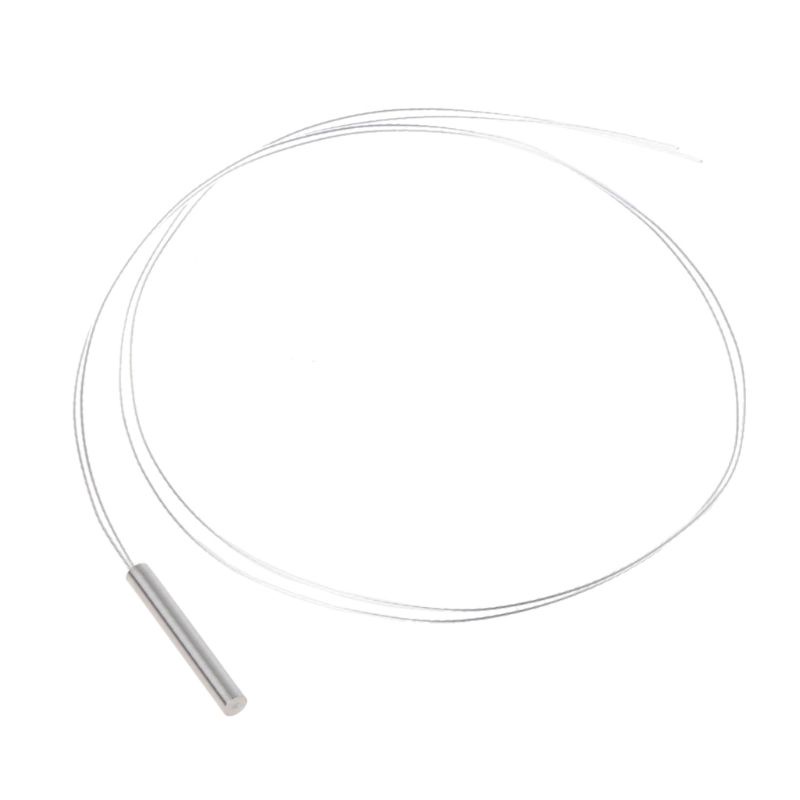

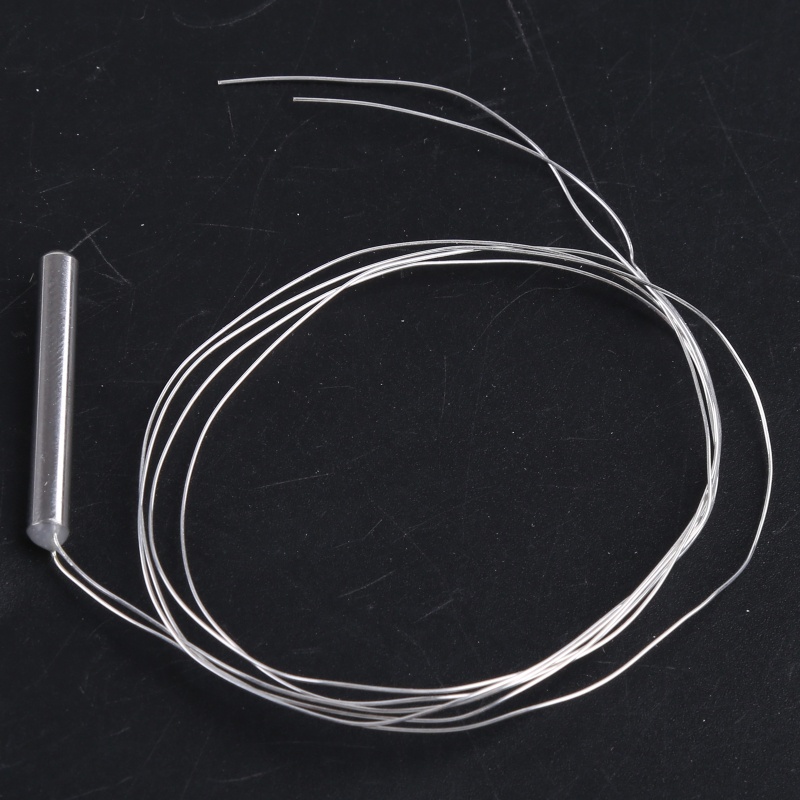

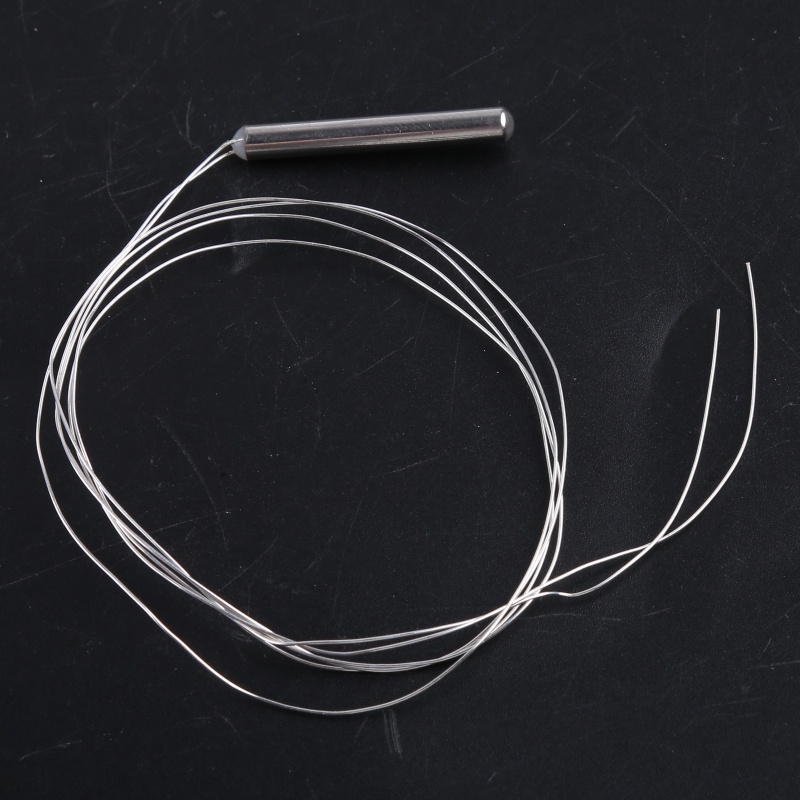

Hình ảnh sản phẩm
