Cảm Biến Quang Học VL6180 VL6180X Cho Arduino I2C 3.3V 5V IR

Giới thiệu Cảm Biến Quang Học VL6180 VL6180X Cho Arduino I2C 3.3V 5V IR

Ele ule ba trong một ba trong một VL6180x tích hợp nguồn VSEL IR (laser phát tán bề mặt ba trong một) theo chiều dọc, cảm biến khoảng cách gần và cảm biến ánh sáng xung quanh (ALS).
Biểu thức VL6180X thực hiện một cảm biến tiệm cận với nguyên tắc đo thời gian (ToF); VL6180X bao gồm một mảng dò SPAD phát hiện thời điểm mà một bức ảnh duy nhất được chuyển từ mục tiêu sang mục tiêu Và trở lại ule, tính kết hợp với biên độ. Khoảng cách thực tế, bất kể sự phản xạ của đối tượng, công suất đo khoảng cách thực tế này cũng có thể tạo ra điều khiển cử chỉ một chiều đơn giản nhưng đáng tin cậy.
Cảm biến ánh sáng xung quanh cũng có độ nhạy và độ chính xác cao dưới ánh sáng cực thấp, dải động cảm biến rộng và ánh sáng xung quanh (Lux) đầu ra sửa chữa. Tất cả các thành phần được sử dụng để hỗ trợ cảm biến tiệm cận và cảm biến ánh sáng xung quanh được tích hợp trong một ule quang được đóng gói. Thiết kế nhúng có thể được hoàn thành mà không cần miếng đệm cơ khí hoặc hệ thống ống kính bổ sung.
Thông số sản phẩm: Bước sóng hồng ngoại: 850 nm; Giao diện truyền thông: IIC (400 kHz), địa chỉ 0x29 (7-bit), hai GPIO có thể lập trình; Nhiệt độ làm việc tối ưu: -10~60 độ C; Phạm vi vòng quay: 0 đến 100mm Lỗi 13mm Trong một số điều kiện bên ngoài nhất định, Chẳng hạn như 100mm trong môi trường tối; Độ trôi nhiệt độ: trôi điện áp 9~15mm: 3~5mm
Thời gian chuyển đổi: 15 ms
Phạm vi ánh sáng xung quanh: 1~100 kLux đầu ra 16 bit
Phạm vi đạt được ánh sáng xung quanh: 1 đến 40 (tám)
Độ nhạy ánh sáng xung quanh: 0,36 Lux / số đếm (535 nm LED @ 1 kLux. Đo được @ đạt 20)
Phản hồi góc: 42 độ
Sai số tuyến tính: 5% (1-300 Lux), 10% (300 đến 7500 Lux)
Lỗi tăng: 1% (một lần 20), 7% (một lần nữa từ 1 đến 10)

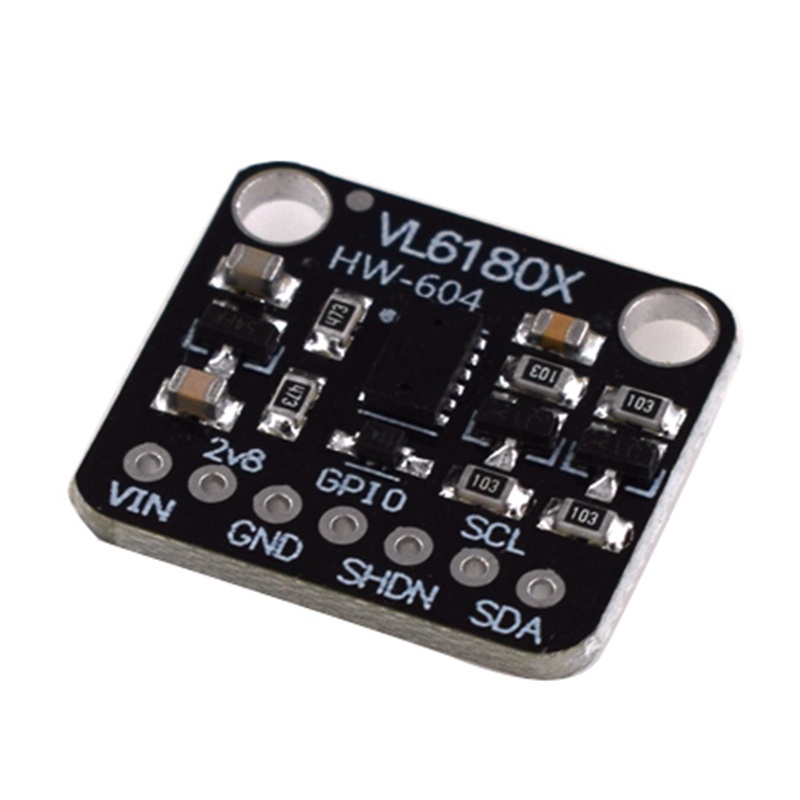

Hướng dẫn sử dụng
Vin: Chân đầu vào nguồn. Dải đầu vào điện áp 3-5 V;
2v8: Cổng đầu ra, điện áp đầu ra 2,8 V, điện áp đầu ra 2,8 V do quá trình điều chỉnh điện áp trên bo mạch xử lý điện áp đầu vào VIN, thuận tiện để mở rộng và sử dụng;
Gnd: mặt đất điện;
Scl: Chân đồng hồ I2C được kết nối với SCL bậc thầy;
Sda: Chân dữ liệu I2C được kết nối với SDA chính;
Gpio: Chân được cảm biến sử dụng để cho biết dữ liệu đã sẵn sàng. Lưu ý rằng đầu ra của chốt này cao từ 0-2,8 V và thấp. Chốt này không thể được áp dụng cho các bo mạch như Arduino (các tấm này cao 3.3 hoặc 5 V).), Nói chung không được sử dụng, chuyển đổi mức ứng dụng;
Shdn: Chân tắt của cảm biến. Theo mặc định nó được kéo cao. Có một diode chuyển số để bạn sử dụng logic 3-5 V trên chân này. Khi chốt được kéo thấp, cảm biến sẽ chuyển sang trạng thái tắt máy e.
Màu sắc: như hình
Chất liệu: ABS
Kích thước: 20 * 18 * 3mm
Gói hàng bao gồm:

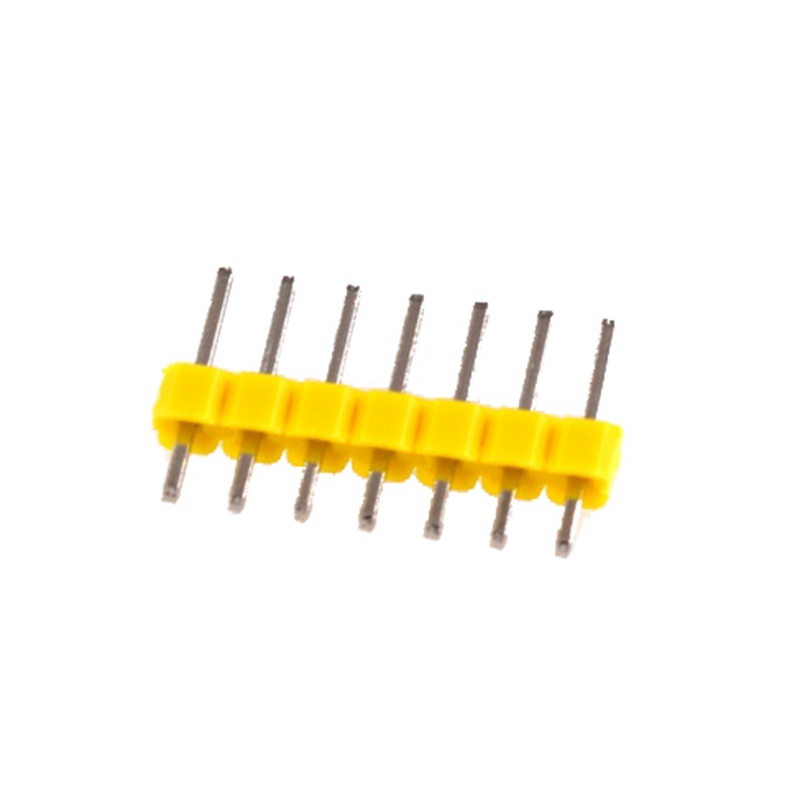

1 * Bảng
Chỉ có nội dung gói sản phẩm như trên, các sản phẩm khác không được bao gồm.
Lưu ý: Ánh sáng chụp và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong hình hơi khác so với hàng thật. Sai số cho phép đo là +/- 1-3cm.

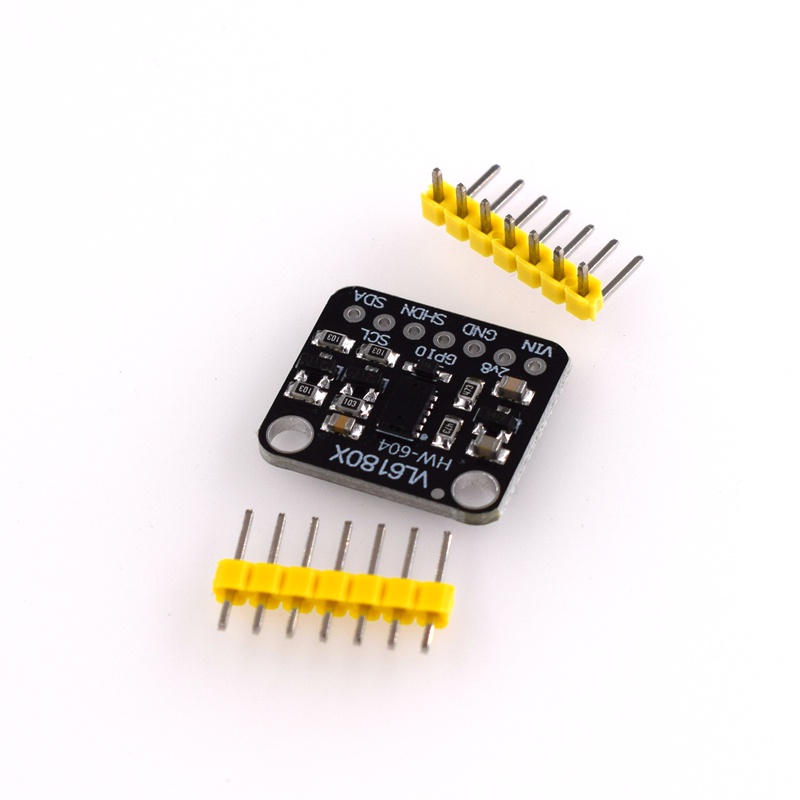

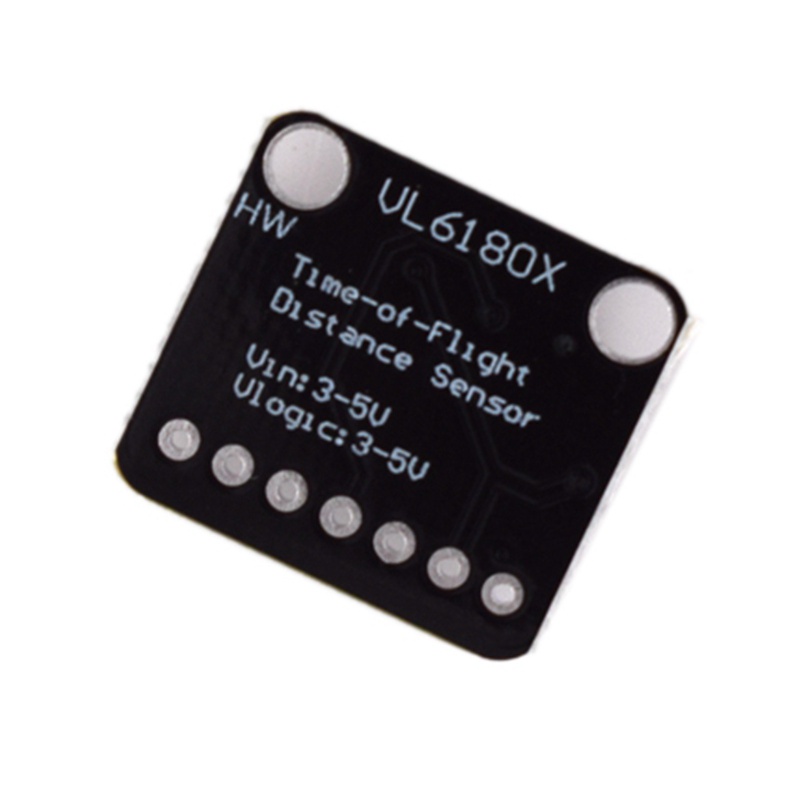

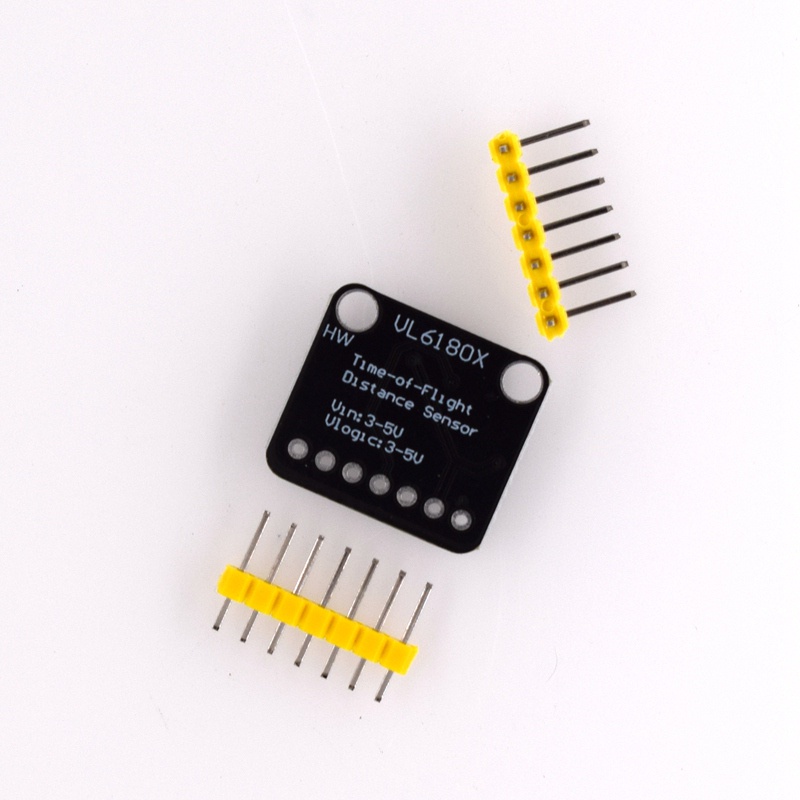

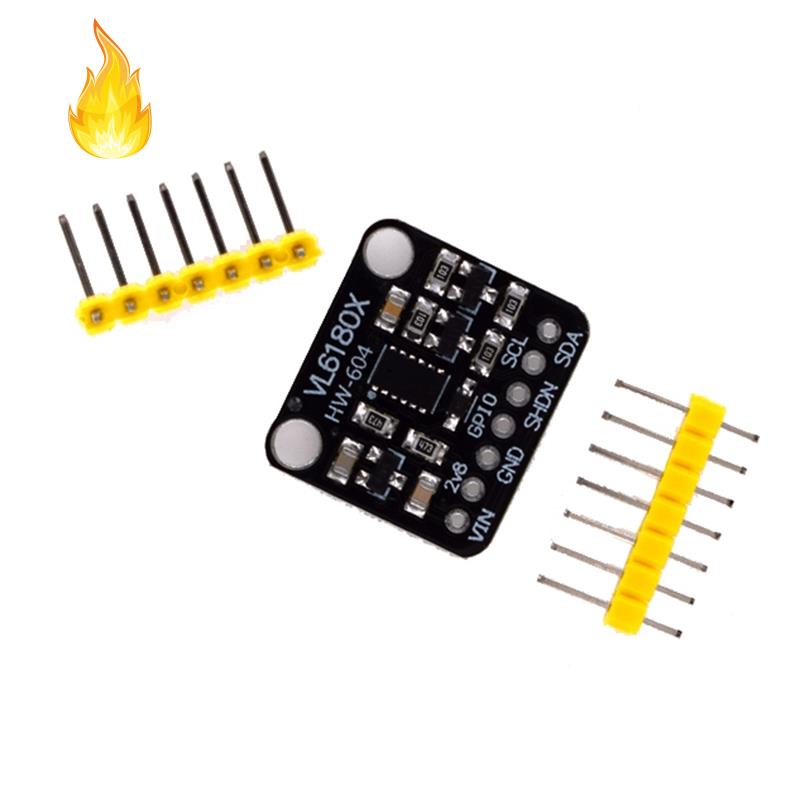

Hình ảnh sản phẩm
