Giới thiệu Cảm biến vật cản hồng ngoại gương phản xạ E3F-R2C1
Cảm biến vật cản hồng ngoại gương phản xạ E3F-R2C1 IR Infrared Proximity Sensor with Reflector Plate sử dụng bước sóng chuyên biệt và chỉ hoạt động khi có gương phản xạ nên có khả năng chống nhiễu rất cao, gần như không bị ảnh hưởng bởi ánh sáng bên ngoài, cảm biến sử dụng dải điện áp cấp rộng từ 6~36VDC và có cấu trúc ngõ ra cực thu hở NPN nên cần phải kéo chân Signal bằng điện trở (khoảng 1~10k) lên VCC để tạo thành mức cao (High) cho cảm biến.Các bạn lưu ý: cảm biến chưa bao gồm gá đỡ, xem kỹ trước khi mua, tránh hiểu nhầm.
Thông số kỹ thuật:
Model: E3F-R2C1
Điện áp sử dụng: 6~36VDC
Số dây tín hiệu: 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu).
Chân tín hiệu ngõ ra: có cấu trúc ngõ ra cực thu hở NPN nên cần phải kéo chân Signal bằng điện trở (khoảng 1~10k) lên VCC để tạo thành mức cao (High) cho cảm biến, khi có vật cản sẽ ở mức thấp (Low-GND), khi cảm biến nhìn thấy gương sẽ xuất ra mức cao (High-VCC).
Sử dụng kết hợp với gương phản xạ cho khoảng cách: 10CM~300cm
Dòng tiêu thụ tối đa: 80-300mA.
Kích thước cảm biến: 18 x 70mm
Kích thước gương phản xạ: 40 x 60mm
Chiều dài: 1.2M
Sơ đồ dây:
Màu Nâu (Brown): chân nguồn dương VCC cấp nguồn từ 6~36VDC.
Màu Đen (Black): chân tín hiệu SIGNAL đầu ra cấu trúc cực thu hở Transistor NPN - Open Collector.
Xanh Dương (Blue): chân nguồn âm GND 0VDC.

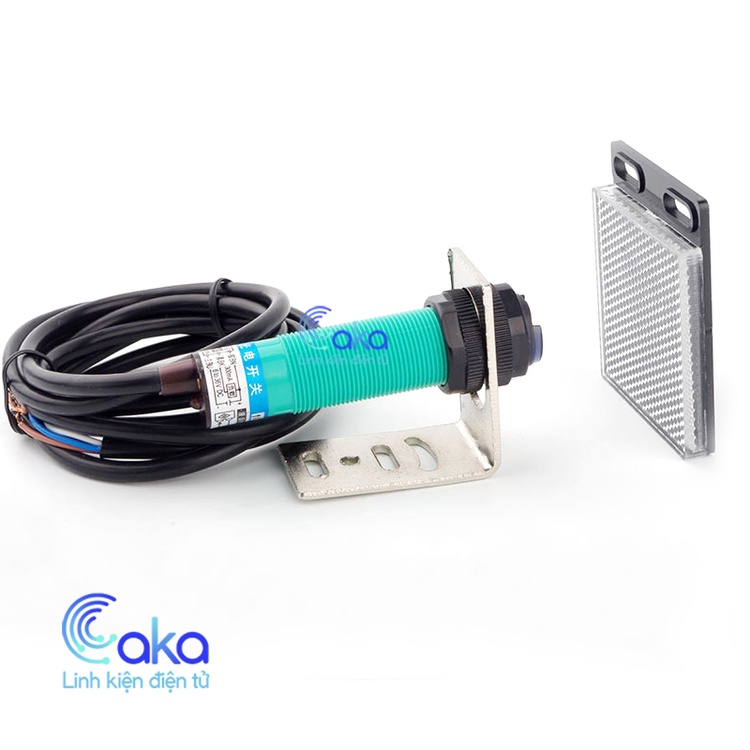

Hình ảnh sản phẩm
