Cầu dao tự động (APTOMAT) LiOA loại 1 cực. Dòng cắt 4.5kva

Giới thiệu Cầu dao tự động (APTOMAT) LiOA loại 1 cực. Dòng cắt 4.5kva

Đặc điểm nổi bật:

Dòng cầu dao tự động APTOMAT chất lượng cao của LiOA được sản xuất theo tiêu chuẩn quốc tế IEC898.
Bảo vệ an toàn cho thiết bị điện và gia đình.
Ngắt điện tức thời khi bị ngắn mạch (chập mạch) để bảo vệ đường dây và thiết bị điện.
Ngắt điện bảo vệ hệ thống truyền dẫn (dây dẫn, mạch dẫn, ổ cắm,…) khi công suất thiết bị sử dụng vượt quá ngưỡng tải của hệ thống. Tránh hệ thống truyền dẫn bị quá tải, gây hư hỏng, gây cháy…
Sử dụng làm cầu dao phân nhánh cho các khu vực cấp điện khác nhau trong gia đình và văn phòng.
Gắn âm tường, gắn nổi dễ dàng bằng cách gài trên thanh ray trong hộp, đế âm, tủ điện.

Thông số kỹ thuật :

Cầu dao được sản xuất theo tiêu chuẩn quốc tế về an toàn điện IEC60898-1
Dòng điện định mức: 10A/16A/20A/25A/32A/40A/50A/63A (220V)
Điện áp định mức : 230V/400V AC
Dòng cắt: 4.5kA (4500 Ampe)
Đặc tính ngắt loại C:
Bề rộng cực: 17,5mm
Kích thước cầu dao: Dài 8 (cm) x Rộng 1.8 (cm) x Cao 7 (cm).
Lắp đặt: Gắn âm tường, gắn nổi lẫy gài trên thanh ray trong hộp, đế âm, tủ điện.
Công dụng:

Bảo vệ mạch điện chống quá tải và ngắn mạch (chập mạch)
Sử dụng làm cầu dao phân nhánh trong gia đình, cơ quan…
Sử dụng làm thiết bị đóng/ngắt an toàn.
Nguyên lý hoạt động:

Trong điều kiện hoạt động bình thường, cầu dao được đóng (mở điện) hoặc ngắt (tắt điện) bằng tay bằng cách kéo cần gạt lên trên hoặc xuống dưới.
Trong trường hợp cầu dao được mở và thiết bị đang hoạt động, khi xảy ra sự cố quá tải (thông thường là do gắn vào thiết bị có công suất cao hơn dòng tải của cầu dao hoặc có nhiều thiết bị đang cùng hoạt động đồng thời dẫn đến quá công suất), lúc này thanh lưỡng kim bị tác động bởi nhiệt sẽ nóng lên và cong lại tác động lên cơ cấu nhả của cầu dao và làm cho cầu dao tự động gạt xuống để ngắt điện. Dùng tay bật cầu dao mở điện lại khi xử lý xong sự cố bằng cách tắt bớt thiết bị điện gây quá tải.
Trong trường hợp cầu dao được mở và thiết bị đang hoạt động. Khi xảy ra sự cố ngắn mạch (chập mạch), dòng điện phát sinh sẽ rất lớn tạo ra từ trường làm cho cơ cấu nhả điện từ tác động ngay lập tức để ngắt điện.
Trong trường hợp phát sinh tia lửa điện, buồng hồ quang sẽ dập tắt tia lửa điện đảm bảo an toàn cho thiết bị và công trình.
Hướng dẫn lắp đặt:

Lưu ý luôn để cầu dao ở trạng thái ngắt điện (đầu cần gạt hướng xuống phía dưới cầu dao - đầu có ký hiệu O)
Xác định vị trí cần lắp đặt cầu dao
Gài cầu dao vào thanh gài: Gắn trước một đầu cầu dao vào thanh ray gài và nhấn vừa lực đầu còn lại.
Trên mỗi cầu dao dầu có ký hiệu dấu I trên và O ở dưới (theo chiếu thuận của cầu dao - chiều của chữ). Quy tắc lắp dây là “vào trên, ra dưới”. Tức là nguồn điện vào cầu dao sẽ được gắn phía trên cầu dao nơi có dấu I và nguồn điện nối ra thiết bị sử dụng sẽ gắn phía dưới cầu dao nơi có dấu O.
Gắn dây cấp nguồn vào cầu dao: dùng tuốc nơ vít mở ốc vít siết dây tại lỗ phía trên của cầu dao (có ký hiệu I) và gắn dây.
Gắn dây cấp điện cho thiết bị sử dụng: dùng tuốc nơ vít mở ốc vít siết dây tại lỗ phía dưới cầu dao (có ký hiệu O) và gắn dây.

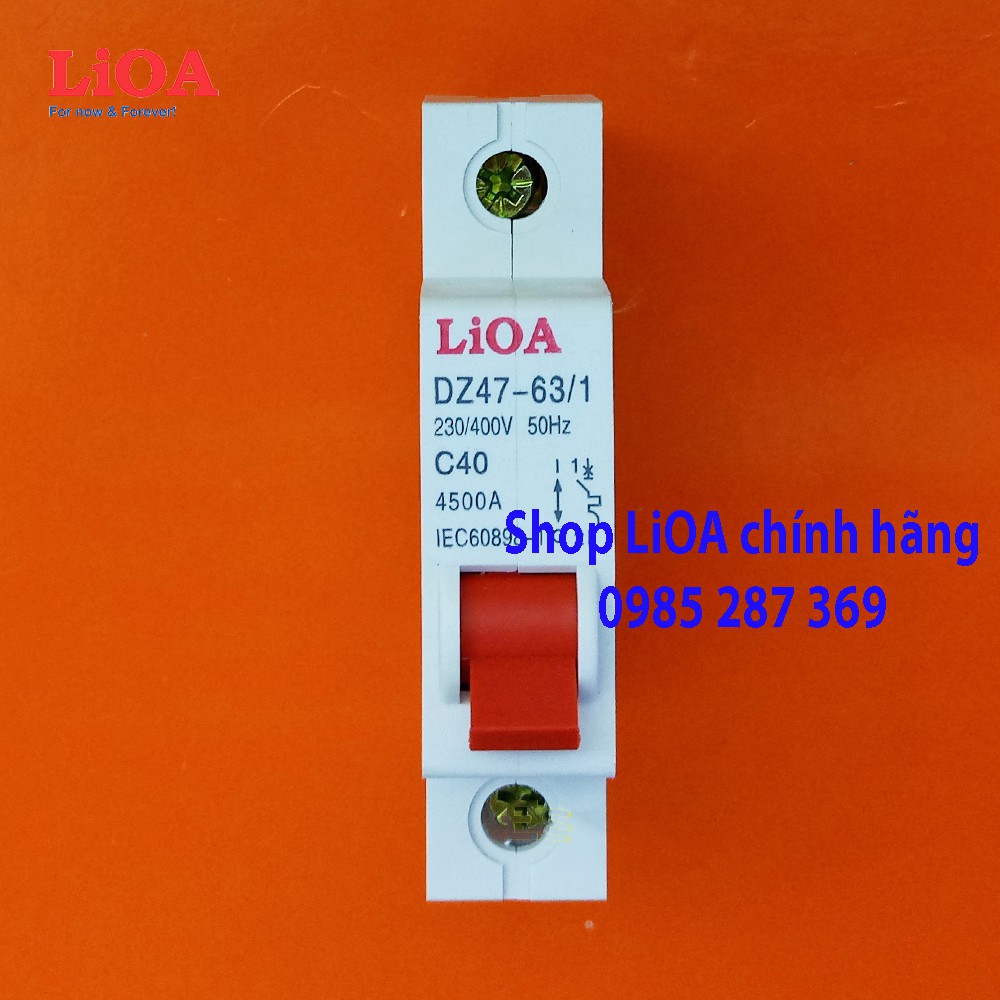

Hình ảnh sản phẩm
