Chiết Áp IOR EBB36 Embb42 Giao Diện USB MAX31865 ADXL345 Hỗ Trợ Klipper

Giới thiệu Chiết Áp IOR EBB36 Embb42 Giao Diện USB MAX31865 ADXL345 Hỗ Trợ Klipper

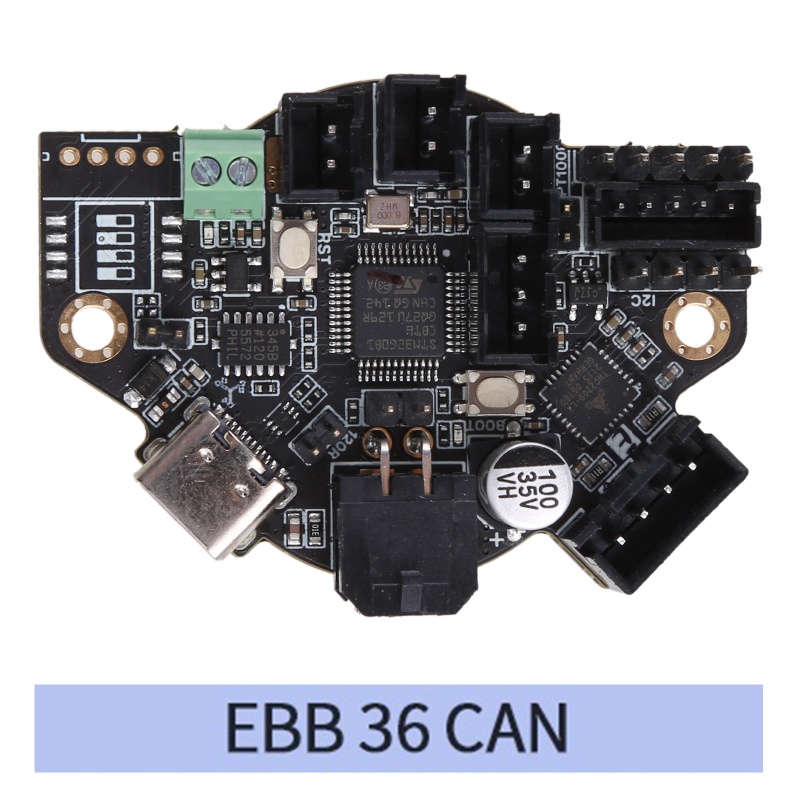

Ebb36 EBB42 Giao diện USB CAN MAX31865 ADXL345 Hỗ trợ gia tốc kế Klipper
Các tính năng ' Thương hiệu mới và chất lượng cao
Với các nút BOOT và RESET được dành riêng , người dùng có thể cập nhật chương trình cơ sở qua chế độ DFU bằng USB .
Được thêm vào mạch bảo vệ trên điện trở nhiệt tránh cháy chip điều khiển chính do dòng rò từ thanh sưởi .
Người dùng có thể chọn giá trị điện trở kéo lên của điện trở nhiệt thông qua dây jumper , để hỗ trợ điện trở kéo lên PT1000 (2,2K) , điều này thuận tiện cho việc tự làm .

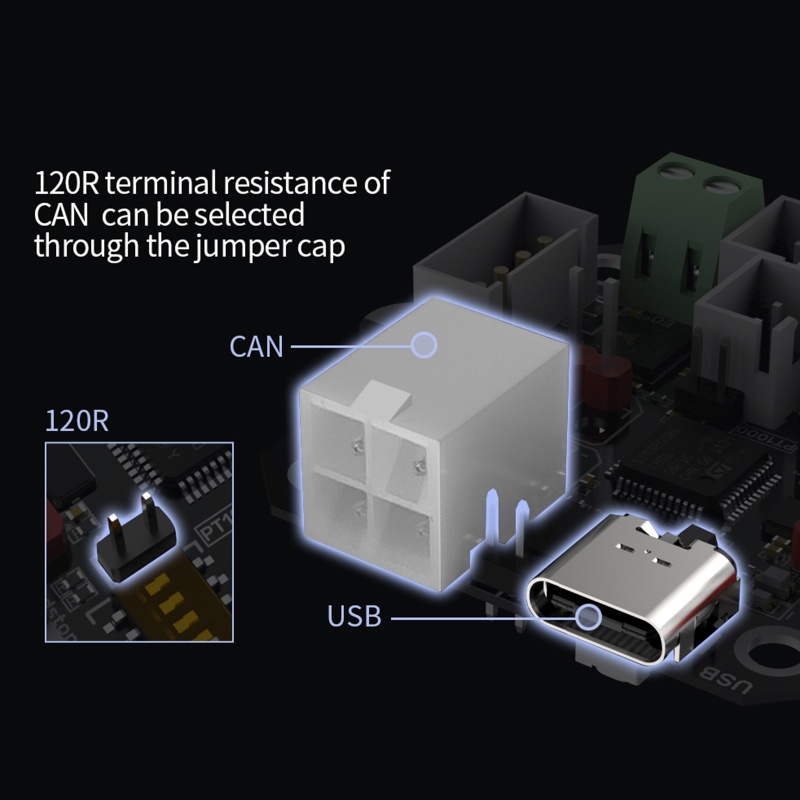

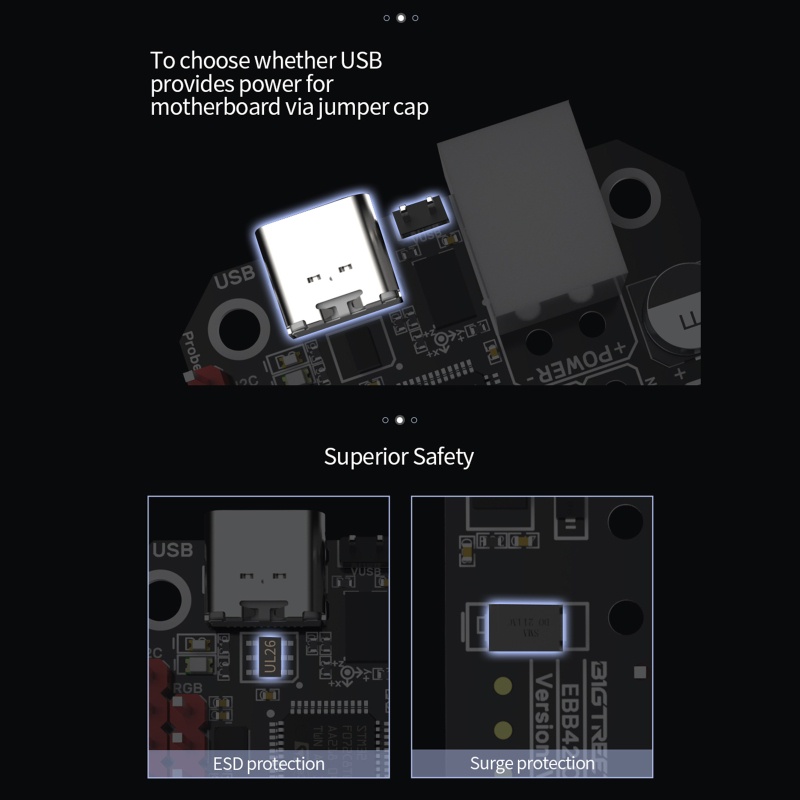

Kết nối USB với nắp jumper để bật nguồn , cách ly hiệu quả bo mạch điều khiển chính DC-DC khỏi USB 5V .
Giao diện I2C dành riêng cho phép phát hiện đứt dây tóc và tắc nghẽn , đồng thời hỗ trợ các chức năng DIY khác .
Được bổ sung điốt chống bay ngược trên thanh sưởi và các cổng của quạt giúp bảo vệ hiệu quả ống MOS không bị cháy do điện áp ngược .
Kết nối chống đảo ngược để bảo vệ trên giao diện nguồn giúp người dùng không bị cháy bo mạch chủ khi kết nối nhầm đường dây điện ngược trong quá trình DIY .

Thông số kỹ thuật “ Loại ” với 31865, không có 31865 tùy chọn)
Kích thước bên ngoài : 40x 40mm
Kích thước lắp đặt - khoảng cách 31x 31mm , lỗ vít M3x 4
Bộ vi xử lý- ARM Cortex-M0 STM32F072C8T6 48MHz
Điện áp đầu vào “ DC12V-DC24V 9A
Điện áp " cho DC 3.3V
Giao diện sưởi ấm ' Thanh sưởi ấm (E0), tối đa. dòng điện đầu ra ' 5A
Cảm biến tích hợp " ADXL345
Giao diện quạt - Hai quạt CNC (FAN0, FAN1)
Dòng điện đầu ra tối đa của giao diện quạt ' 1A , cho giá trị cao nhất 1.5A
Giao diện mở rộng “ EndStop , I2C, Probe, RGB, PT100 PT1000, Giao diện USB , CAN

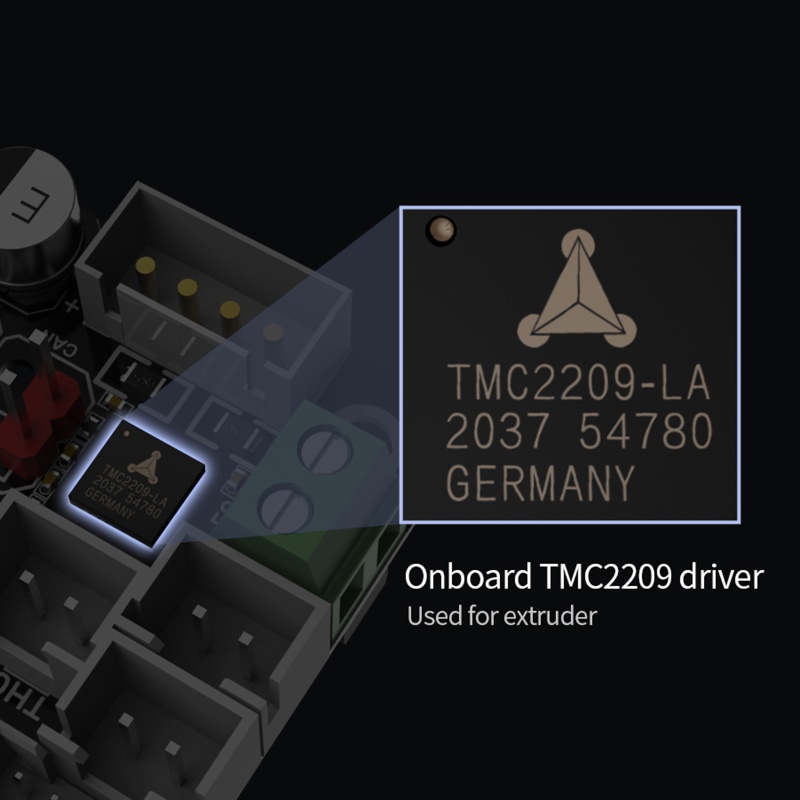

Truyền động động cơ – TMC2209 tích hợp
Chế độ làm việc của trình điều khiển - UART
Giao diện động cơ bước — EM
Giao diện cảm biến nhiệt độ tùy chọn) ' 1 kênh 100K NTC hoặc PT1000 (TH0), 1 kênh PT100 'PT1000
Giao diện giao tiếp USB – USB-Type-C
Cho DC 5V Max. Dòng điện đầu ra ' 1A

Gói bao gồm 'Bảng gia tốc kế 1PC x EBB36 V1.1

Lưu ý " Xin vui lòng cho phép lỗi 0-1cm do đo lường thủ công. xin hãy chắc chắn rằng bạn không nhớ trước khi bạn trả giá .
Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn

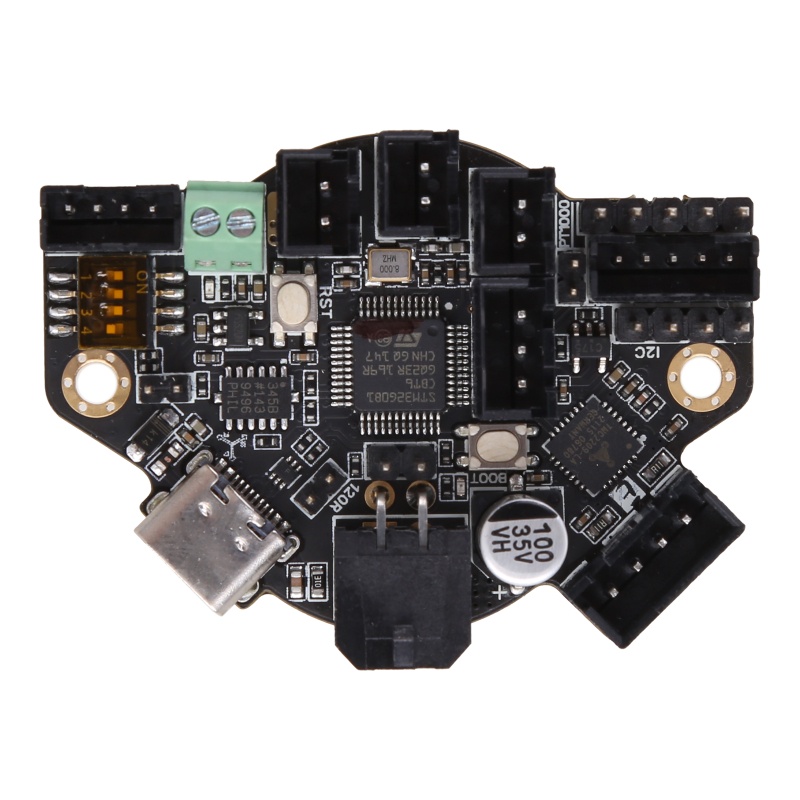

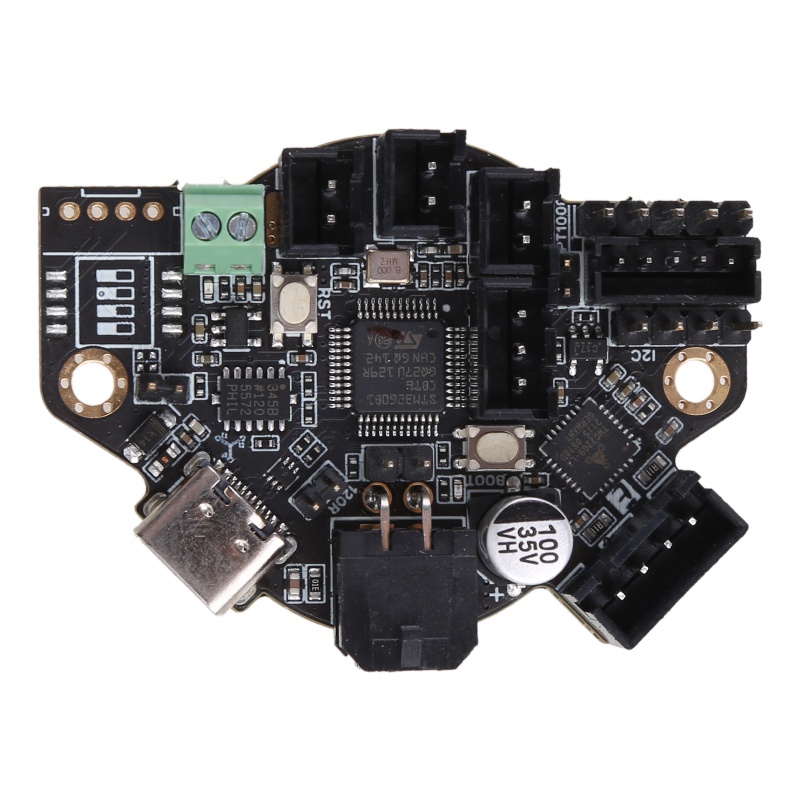

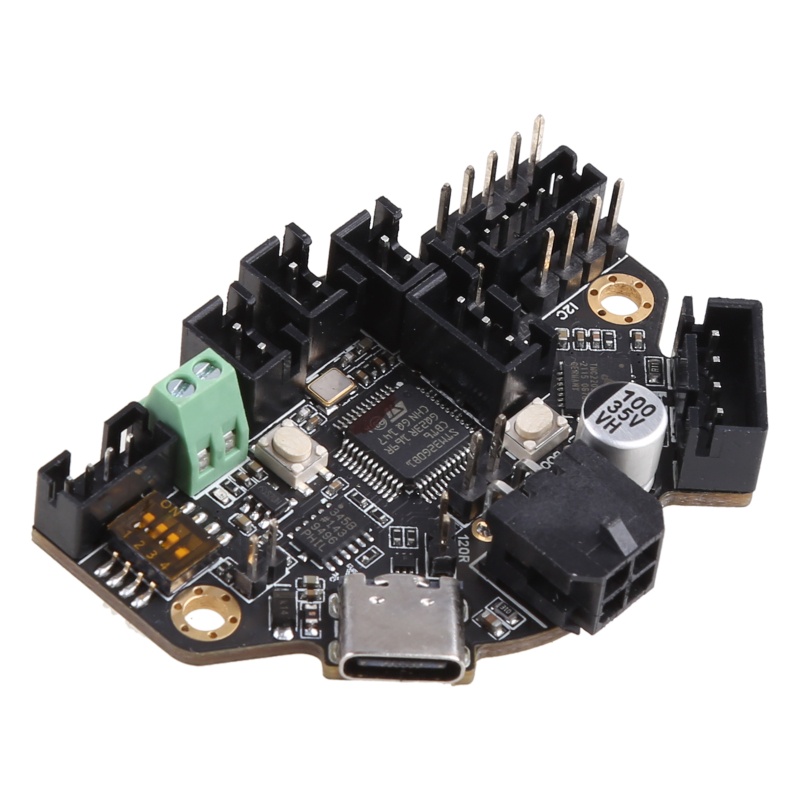

Hình ảnh sản phẩm
