Combo cầu dao tự động an toàn APTOMAT LiOA 10A 20A 30A - Lắp nổi nhỏ

Giới thiệu Combo cầu dao tự động an toàn APTOMAT LiOA 10A 20A 30A - Lắp nổi nhỏ

Đặc điểm nổi bật:

Tự động ngắt điện để bảo vệ mạch điện khi bị quá tải.
Sử dụng làm thiết bị đóng/ngắt an toàn(đóng/ngắt điện cả 2 cực âm và dương nên an toàn hơn so với dùng công tắc 1 cực).
Đặc biệt sử dụng làm thiết bị đóng/ngắt cho các thiết bị điện có công suất lớn như: Bếp từ, bếp hồng ngoại, máy bơm nước, máy điều hòa nhiệt độ, lò vi sóng, máy hàn điện....
Các chi tiết truyền dẫn được làm bằng đồng nguyên chất, vỏ cầu dao và vỏ hộp bằng nhựa chống cháy.
Thiết kế nhỏ gọn, sắc nét và thẩm mỹ.
Dễ dàng lắp đặt.
Sản phẩm chất lượng cao của LiOA.

Thông số kỹ thuật :

Được sản xuất theo tiêu chuẩn quốc tế IEC60898-1
Dòng điện định mức: 30A (6.600W/220V)
Điện áp định mức : 110V/220V AC
Dòng cắt: 1.5kA (1.500 Ampe)
Tiếp điểm: loại 2 tiếp điểm (cả 2 cực âm, dương đều có cơ cấu ngắt điện tự động)
Kích thước cầu dao: Dài 7 (cm) x Rộng 3.1 (cm) x Cao 3.8 (cm) - (chiều cao bao gồm cần gạt: 4.5cm)
Kích thước hộp: Dài 10.3 (cm) x Rộng 4.3 (cm) x Cao 4.0 (cm)
Lắp đặt: lắp nổi

Công dụng:

Bảo vệ mạch điện chống quá tải.
Sử dụng làm thiết bị đóng/ngắt an toàn(đóng/ngắt điện cả 2 cực âm và dương nên an toàn hơn so với dùng công tắc 1 cực)
Đặc biệt sử dụng làm thiết bị đóng/ngắt cho các thiết bị điện có công suất lớn như: Bếp từ, bếp hồng ngoại, máy bơm nước, máy điều hòa nhiệt độ, lò vi sóng, máy hàn điện...
Sử dụng tốt cho các mức điện áp theo tiêu chuẩn Nhật 100V/110V, tiêu chuẩn Mỹ 110V/127V, tiêu chuẩn Việt Nam 220V…

Hướng dẫn lắp đặt Combo:

Lưu ý luôn để cầu dao ở trạng thái ngắt điện (đầu cần gạt hướng xuống phía dưới cầu dao - đầu có ký hiệu O)
Xác định vị trí cần lắp đặt cầu dao (Nếu gắn cầu dao lên tường cần khoan lỗ gắn tích kê rồi bắt ốc, nếu gắn lên gỗ hoặc thạch cao chỉ cần dùng đinh vít phù hợp)
Dùng tay hoặc vật cứng mở nắp hộp cầu dao
Đặt cầu dao lên đế hộp (mặt đế có chữ LIOA) rồi dùng đinh vít cố định cả 2 vào vị trí lắp đặt cùng 1 lúc.
Trên mỗi cầu dao dầu có ký hiệu dấu I trên và O ở dưới (theo chiếu thuận của cầu dao - chiều của chữ). Quy tắc lắp dây là “vào trên, ra dưới” và “dương trái, âm phải”. Tức là nguồn điện vào cầu dao sẽ được gắn phía trên cầu dao nơi có dấu I và nguồn điện nối ra thiết bị sử dụng sẽ gắn phía dưới cầu dao nơi có dấu O, và dây dương sẽ gắn bên trái cầu dao, dây âm sẽ gắn bên phải cầu dao.
Gắn dây cấp nguồn vào cầu dao: dùng tuốc nơ vít mở ốc vít siết dây tại 2 lỗ phía trên của cầu dao (có ký hiệu I), gắn dây dương bên trái cầu dao và dây âm bên phải cầu dao.
Gắn dây cấp điện cho thiết bị sử dụng: dùng tuốc nơ vít mở ốc vít siết dây tại 2 lỗ phía dưới cầu dao (có ký hiệu O), gắn dây dương bên trái cầu dao và dây âm bên phải cầu dao.
Gắn lắp hộp cầu dao: trên bề mặt nắp hộp cầu dao có sẵn ký hiệu (LINE - nguồn điện đầu vào) và (LOAD - nguôn điện cấp cho thiết bị). Đặt hộp vào cầu dao theo đúng chiều (trong hình ảnh sản phẩm) và dùng lực ấn mạnh. Lưu ý gắn trước 1 đầu và nhấn mạnh đầu còn lại. Vỏ hộp được sản xuất từ nhựa tốt nên không thể bị bể vỡ khi dùng lực thông thường.

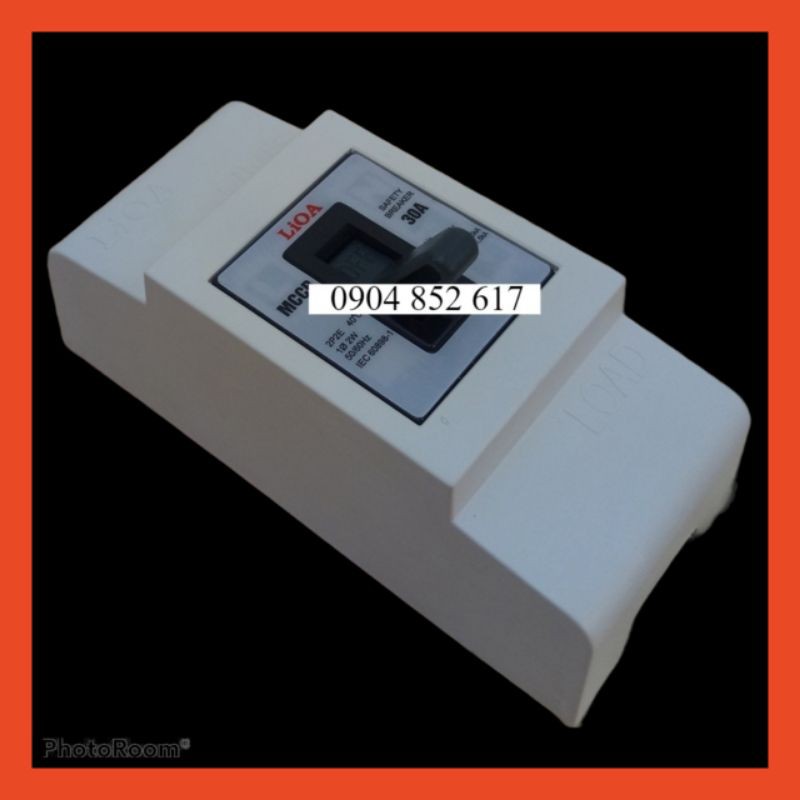

Hình ảnh sản phẩm
