Combo tự chế nguồn đa năng V1

Giới thiệu Combo tự chế nguồn đa năng V1

Video giới thiệu sản phẩm Combo tự chế nguồn đa năng V1. Nguồn: Shopee.

Combo tự chế nguồn đa năng v1 hướng đến đối tượng người dùng là học sinh, sinh viên người mới bắt đầu học tập nghiên cứu điện tử , với công suất đầu ra điều chỉnh lên tới 30w là đủ cho các ứng dụng nghiên cứu lập trình mô phỏng các mạch điện cơ bản, ngoài ra mạch còn cố định 2 đầu ra tiện lợi,  kèm là các đầu ra domino cá sấu, domino đực-cái để thuận tiện cho việc cấp nguồn

Thông số kỹ thuật:

Điện áp vào: 6- 30VDC ( khuyến khích đầu vào là 12VDC)

Dòng tiêu thụ tĩnh: 0.03A

Công suất tiêu thụ cực đại 2 đầu điều chỉnh:  25W

Đầu ra

Đầu ra thứ 1:  5v (25w)
Đầu ra thứ 2:  bằng điện áp đầu vào
Đầu ra thứ 3:  có thể điều chỉnh được từ 0.5V đến 28VDC (30W)
Hiển thị

Đồng hồ 1: Đo điện áp đầu vào & Tổng dòng đầu ra
Đồng hồ 2: Đo điện áp của đầu ra thứ 3
Phụ kiện đi kèm: 2 domino đực + 2 jack cá sấu 2 đầu và các dây test board, quý khách có thể đấu thành các đầu ra tiện lợi

Kích thước: 170x95x55mm

Cân nặng: 350g

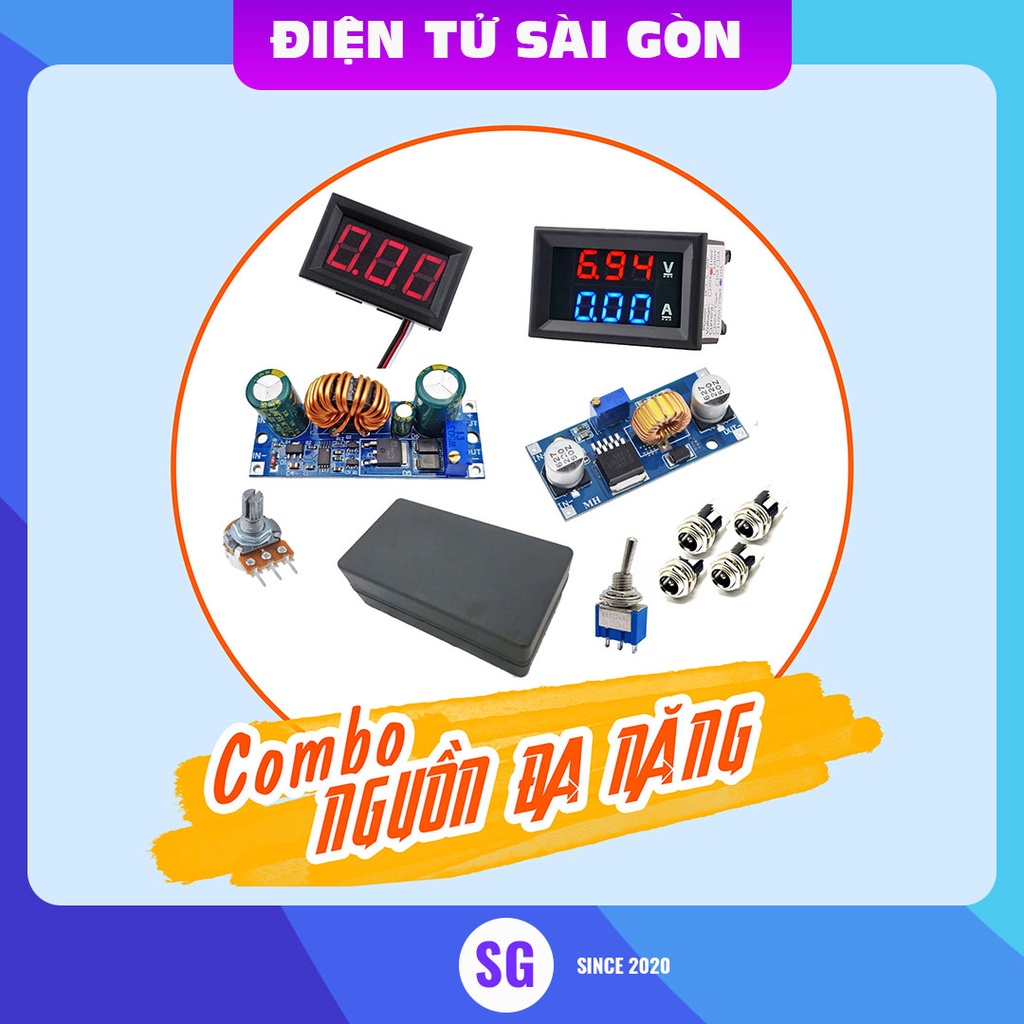

Combo bao gồm:

Đồng Hồ Đo Dòng Áp DC 10A
Đồng hồ đo áp 3 dây 0-30VDC
Module ổn áp Buck Boost XY-SJV-4
Mạch Giảm Áp DC XL4015 (5A)
Biến trở 50k
Công tắc gạt 3 chân 6A ( 2 trạng trái )
Hộp nhựa III 165x90x55
Jack DC cái khóa ốc ngoài x4



Lưu ý:

Cần chỉnh Mạch Giảm Áp DC XL4015 (5A) cần điều chỉnh để đầu ra thứ 1 về 5V.

Module ổn áp Buck Boost XY-SJV-4 cần tháo biến trở của mạch ra và câu dây ra biến trở ngoài (50k ohm), câu dây bên dưới mạch ( như sơ đồ).

Combo này là combo tự ráp, chỉ cần lắp theo sơ đồ.

Hình ảnh sản phẩm
