Cuộn dây quạt hộp B3/B4 ,stator B3-46/ B4-46/B3-44 / B4-44 - Tròn ( 100% đồng ) - Điện Việt
Sản phẩm được làm bằng đồng 100% chạy bền bỉ
kích thước lỗ B4-44 : 44mm , độ dày mạch từ : 20mm
kích thước lỗ B4-46 : 46mm , độ dày mạch từ : 20mm
kích thước lỗ B3-46 : 46mm , độ dày mạch từ : 15mm
kích thước lỗ B3-46 : 44mm , độ dày mạch từ : 15mm
Công suất : 47W
Lõi quạt này tròn sử dụng cho các loại quạt hộp lõi tròn như Senko, Lifan, không sử dụng được cho quạt Asia ( lõi vuông )
Quý khách lưu ý vui lòng kiểm tra đúng kích thước lỗ và độ dày mạch từ, chọn đúng chủng loại B3/B4 để tránh việc đổi trả
Hướng dẫn cách kiểm tra kích thước lỗ và mạch từ : khi tháo lốc quạt ra sẽ thấy cốt quạt dài và ở giữa cốt quạt có 1 cục roto tròn và đo đường kính vòng ngoài xem là 44mm hay 46mm, sau đó đo độ dày của roto là độ dày mạch từ
HƯỚNG DẪN ĐẤU ĐẦU QUẠT
ĐẦU QUẠT 5 DÂY
nối các dây tương ứng
Màu trắng nối số 3 của công tắc
Màu vàng nối số 2 của công tắc
Màu xanh nối số 1 của công tắc
Màu đỏ (hoặc hồng) nối với 1 bên cực của tụ ( cực tụ nối bên nào cũng được, không
phân cực)
Màu Xám nối vào 1 bên cực còn lại của tụ và đồng thời nối chung 1 sợi dây nguồn
1 Đầu sợi dây nguồn còn lại nối vào công tắc

ĐẦU QUẠT 6 DÂY ( 2 dây tụ dính trên đầu stator và 4 dây dưới)
Màu trắng nối số 3 của công tắc
Màu vàng nối số 2 của công tắc
Màu xanh nối số 1 của công tắc
2 dây trên đầu stator nối với 2 cực của tụ quạt
Dây xám nối với 1 sợi dây nguồn

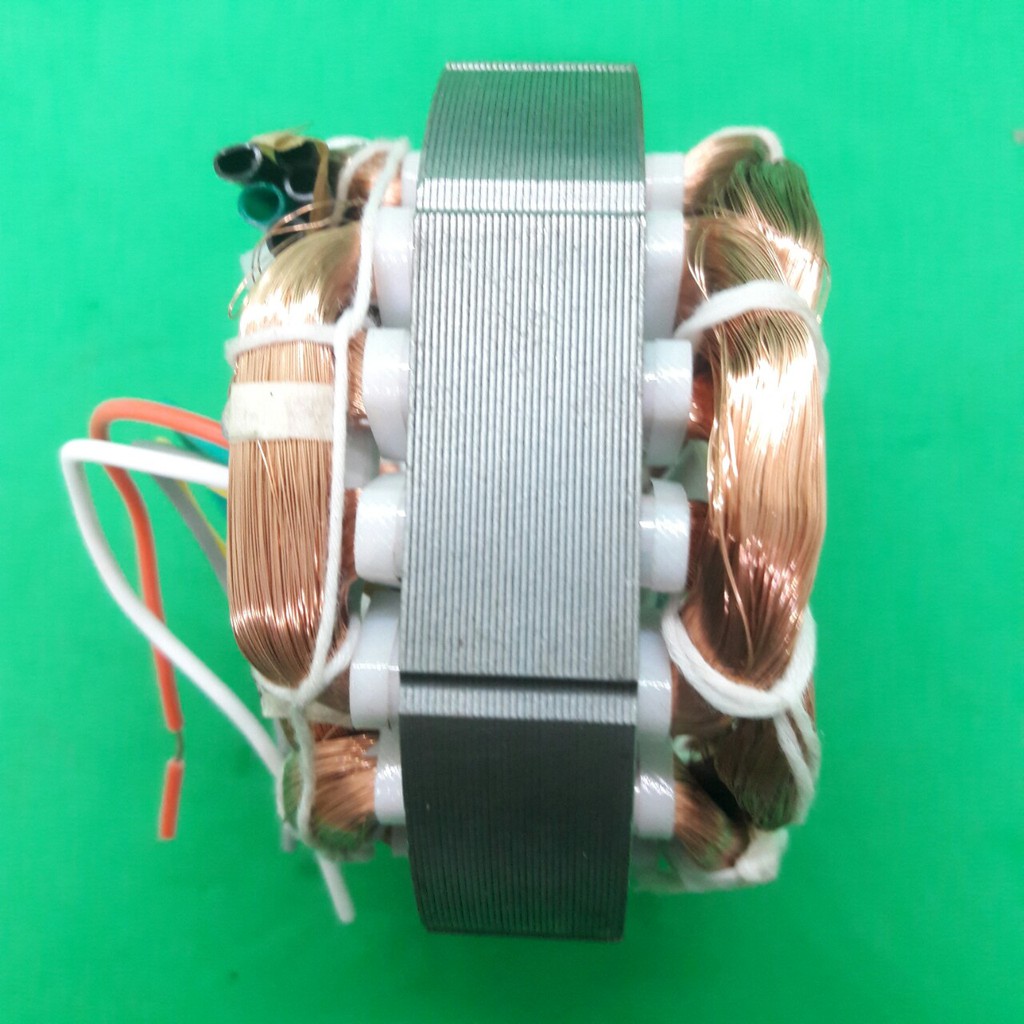

Hình ảnh sản phẩm
