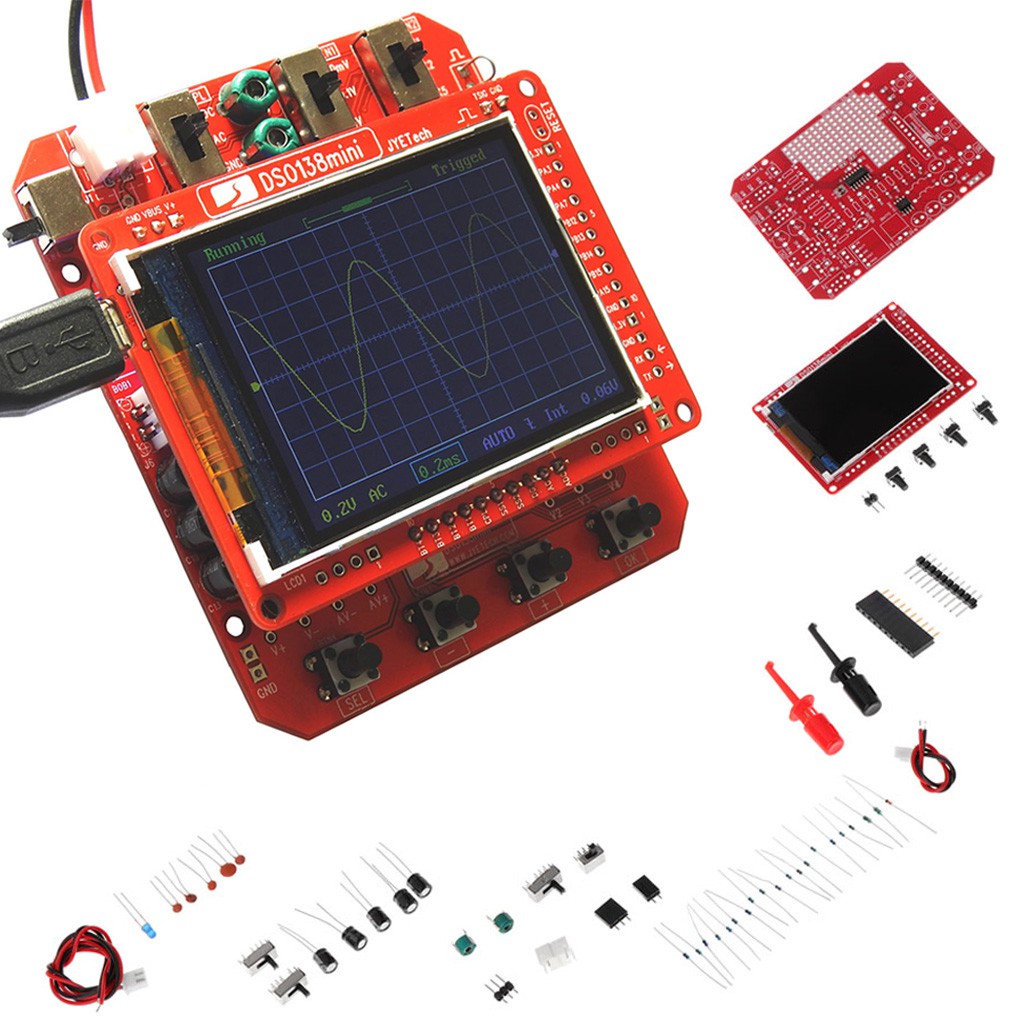

Giới thiệu Bộ dao động kỹ thuật số mini DSO138 kích thước 7*8cm
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày
100% mặt hàng mới, chất lượng cao Đặc điểm: DSO138mini mang đến những chức năng sau: 1. Cấu trúc tốt hơn và kích thước nhỏ hơn 2.sử dụng đầu cắm USB hoặc chạy bằng pin. 3. đầu vào được kích hoạt bên ngoài. 4. đầu ra nối tiếp của dữ liệu dạng sóng. 5. Bộ điều khiển chung.
DSO138mini làm cho MCU và LCD ở trong PCB để tránh các vấn đề xảy ra khi sử dụng trong DSO138. Điều này không chỉ tăng độ tin cậy của sản phẩm mà còn cho phép bo mạch chính trở thành bộ điều khiển đa năng linh hoạt.
Trình kích hoạt DSO138mini có thể hoạt động đáng tin cậy 10us và 20us. Dữ liệu có thể được thông qua cổng nối tiếp và dữ liệu có thể được hiển thị dễ dàng trên PC với sự trợ giúp của phần mềm khác như Gnuplot. Hình Ảnh này hiển thị dạng sóng tương tự được hiển thị trên PC bằng Gnuplot.
Thông tin chi tiết: Các tính năng chính của DSO138 Băng thông: 0 - 200KHz Tốc độ truyền: tối đa 1Msps Độ nhạy: 10mV / Div - 5V / Div Lỗi độ nhạy: <5% Độ phân giải: 12-bit Khung thời gian 10us / Div - 500 giây / Div Độ dài: 1024 điểm Tín hiệu tích hợp 1KHz / 3.3V Chức năng đóng băng dạng sóng tích hợp sẵn Lưu / gọi lại dạng sóng Đầu ra dữ liệu dạng sóng nối tiếp
Theo chiều dọc Số lượng kênh: 1 Băng thông: 0 - 200KHz Độ nhạy: 10mV / Div - 5V / Div Lỗi độ nhạy: <5% Độ phân giải: 12-bit Trở kháng đầu vào: 1M ohm Điện áp đầu vào tối đa: 50Vpk Khớp nối: DC, AC, GND
Ngang Tốc độ lấy mẫu thời gian thực tối đa: 1Msps Khung thời gian: 10us / Div - 500 giây / Div Độ dài: 1024
Kích hoạt Chế độ kích hoạt: Tự động, Bình thường, Đơn Các loại kích hoạt: Tăng / giảm Vị trí kích hoạt: 1/2 kích thước bộ đệm cố định
Hiển thị Màn hình LCD màu 2,4 inch độ phân giải 320 x 240
Nguồn cấp 3.5V - 6V DC Nguồn cung hiện tại: 120mA @ 5V
Thông số vật lí Kích thước: 7x8cm / 2,76x3,15 inch Màu chính: Đỏ

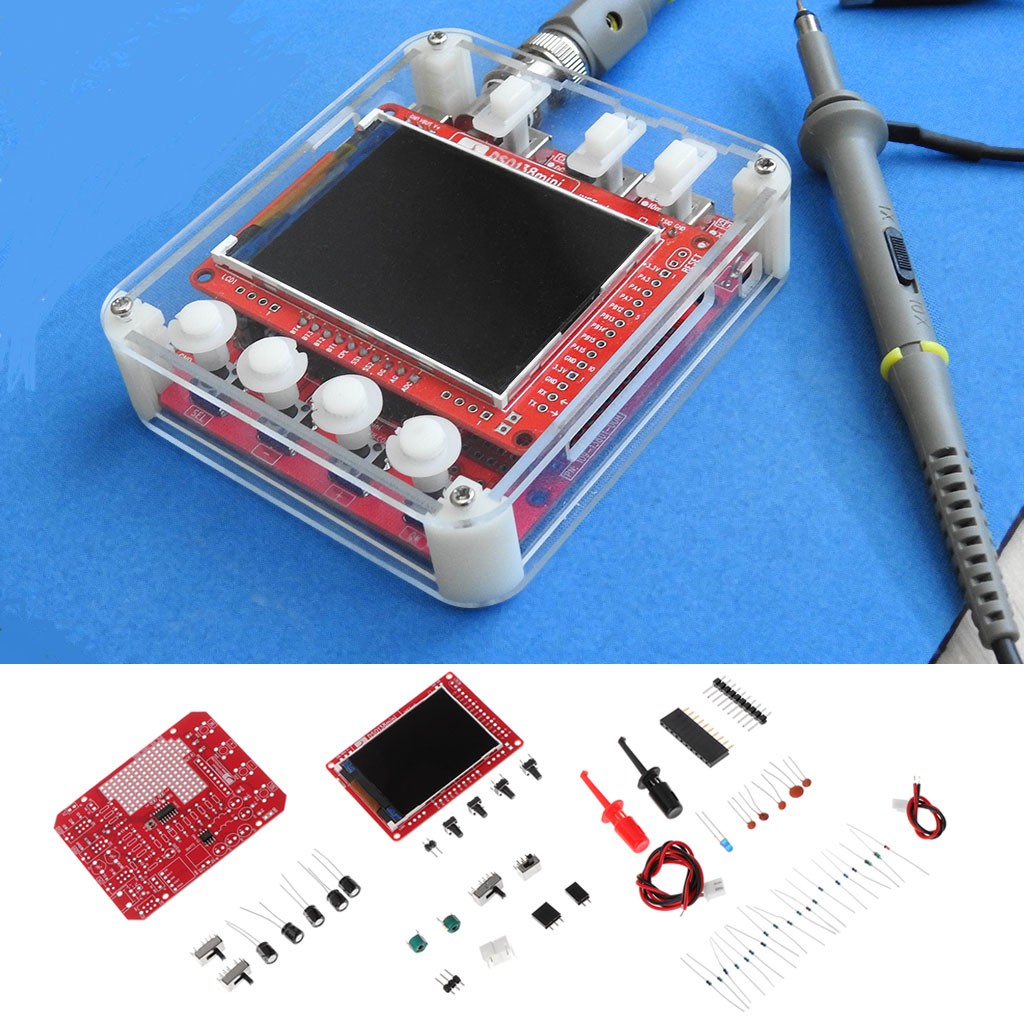

Lưu ý: 1. do làm thủ công nên không thể tránh việc sai kích thước nhưng không đáng kể, sai số có thể từ 0-1cm. 2. Màu sắc thực của vật phẩm có thể hơi khác so với hình ảnh hiển thị trên trang web do nhiều yếu tố như độ sáng của màn hình và độ sáng của đèn. Cảm ơn bạn! Chỉ bao gồm Bộ dao động kỹ thuật số 3.DSO138mini, không bao gồm bản demo phụ kiện khác trong ảnh! Không có vỏ acrylic.

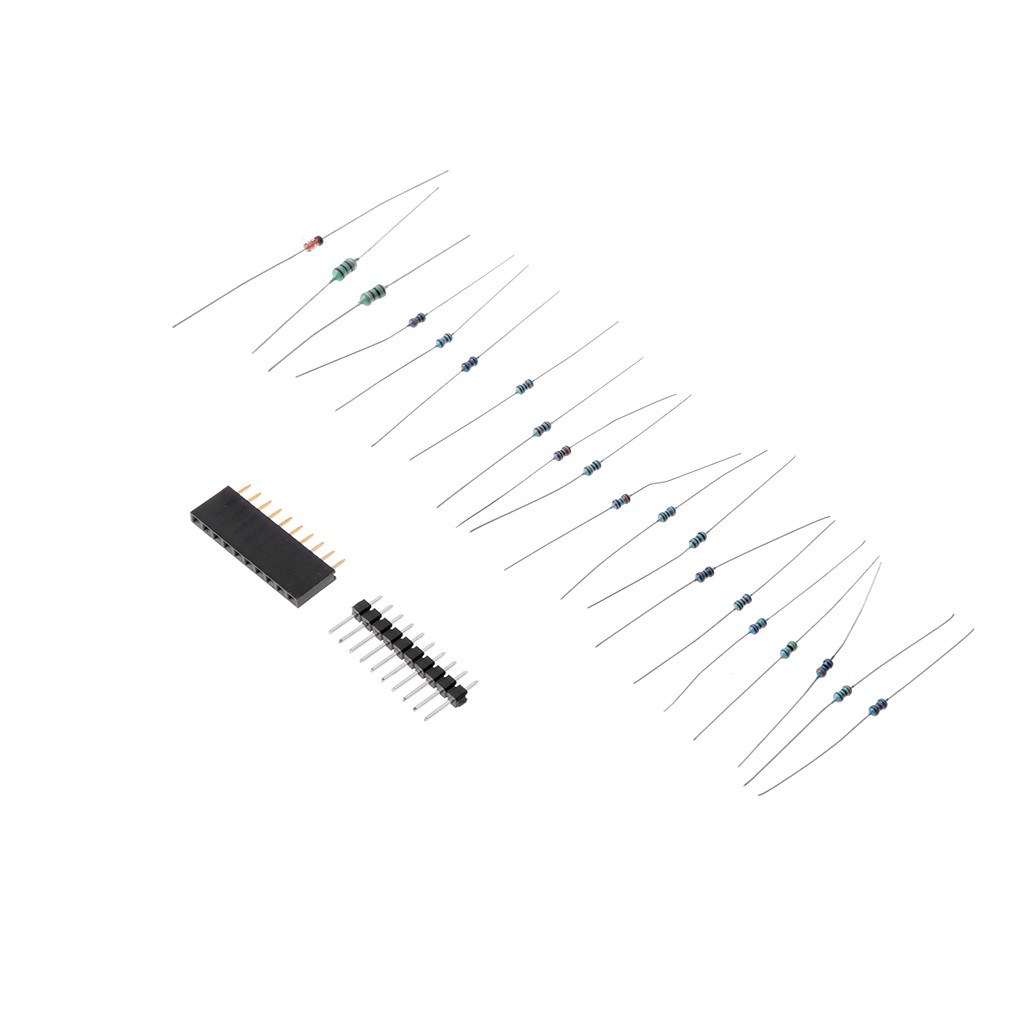

Gói hàng bao gồm: 1 bộ dụng cụ dao động DSO138mini
