Đầu dò nhiệt độ cảm biến nhiệt độ chống thấm nước PT100 platinum

Giới thiệu Đầu dò nhiệt độ cảm biến nhiệt độ chống thấm nước PT100 platinum

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

#Waterproof #PT100 #Platinum #Resister #Temperature #Sensor #Temp #Probe
Đầu dò nhiệt độ cảm biến nhiệt độ chống thấm nước PT100 platinum
100% hàng mới, chất lượng cao
Màu sắc: Như hình ảnh hiển thị
Hướng dẫn: (Xem hình cuối) Cảm biến nhiệt độ R2, R3 và R4 và Pt100, để đảm bảo sự ổn định của tín hiệu điện áp đầu ra cầu. Điện áp đầu vào bằng TL431 đến 2,5 V. Tín hiệu vi sai thu được từ cầu sau hai giai đoạn bộ khuếch đại hoạt động đầu vào vi điều khiển. Một nhánh cầu có điện trở điều chỉnh R3, bằng cách điều chỉnh R3 có thể điều chỉnh tín hiệu điện áp chênh lệch đầu vào op-amp, thường được sử dụng để điều chỉnh điểm không. Mạch khuếch đại sử dụng bộ khuếch đại hoạt động tích hợp LM358, để ngăn chặn lỗi phi tuyến đơn tuyến do phóng đại quá nhiều, mạch khuếch đại sử dụng hai bộ khuếch đại tầng, như trong hình 5.1, mức cũ là khoảng 10 lần, sau mức là khoảng 3 lần. Thay đổi nhiệt độ 0 ~ 100 độ, khi nhiệt độ tăng, điện trở Pt100, mạch khuếch đại tín hiệu vi sai đầu vào, mạch khuếch đại điện áp đầu ra Av tương ứng tăng. Lưu ý: mặc dù phần cầu đã được quy định TL431, nhưng điện áp toàn bộ mô đun VCC phải ổn định, hoặc khi VCC dao động, bộ khuếch đại hoạt động LM358 dao động điện áp hoạt động, biến động điện áp đầu ra AV, thì cuối cùng dẫn đến kết quả là A / D chuyển đổi, kết quả đo nhảy lên và xuống
Nhiệt độ vang lên: -20 ℃ ~ 500 ℃
Độ lệch cho phép: ± （2,5） ℃
Dia cảm biến: ø4 X 30
Chiều dài cáp: 0,5m
Vỏ ọc bên ngoài: Bảo vệ cách nhiệt
Cách điện bên trong: Sợi thủy tinh
Số lượng: 1
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng. Cảm ơn bạn!

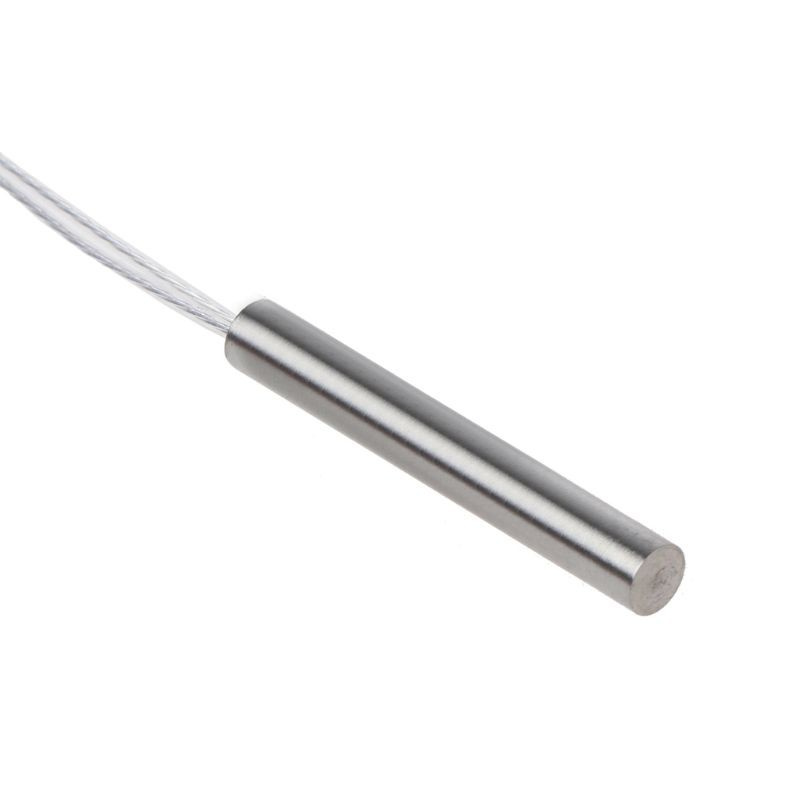

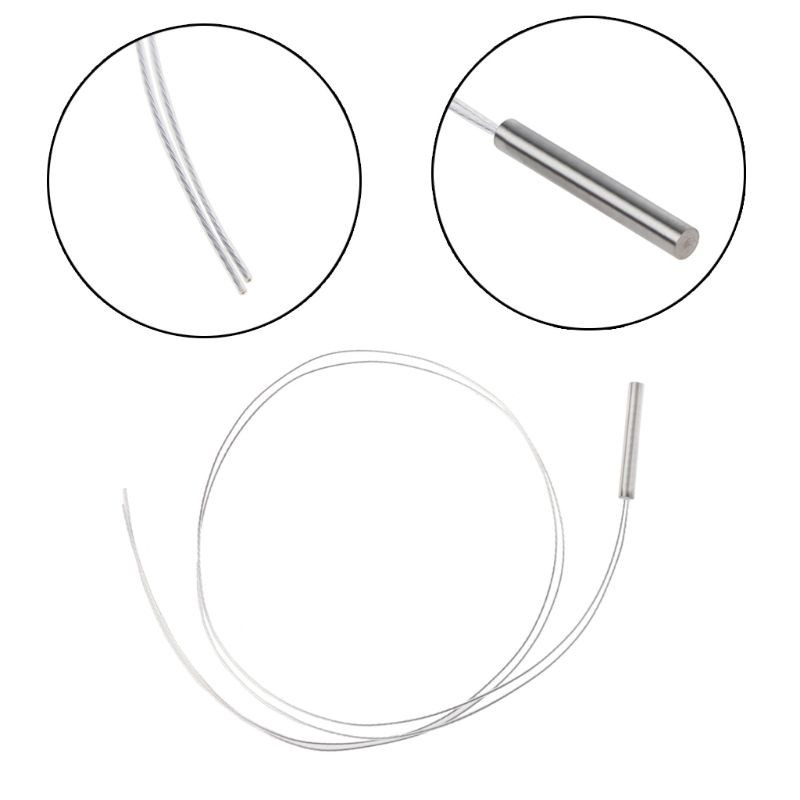

Hình ảnh sản phẩm
