Giới thiệu Đầu Dò Tần Số Cao Đa Năng TTL CMOS
Đầu dò chuyên nghiệp đa chức năng Đáp ứng tần số cao Máy kiểm tra CMOS DTL TTLTính năng '
- Tiện dụng, nhanh chóng và dễ dàng
- Đối với DTL, TTL và CMOS
- Đáp ứng tần số cao
- Chỉ định tức thì
- Chức năng bộ nhớ xung
Cách sử dụng '
1.Kết nối clip RED với đầu cuối + và clip BLACK với đầu cuối của nguồn điện của mạch đang được thử nghiệm.Điện áp cung cấp không được vượt quá 18V đối với DC
2.Đối với TTL và DTL, hãy đặt công tắc chọn phía trên sang bên được đánh dấu "TIL"
Đối với CMOS, hãy đặt công tắc chọn phía trên sang bên được đánh dấu "CMOS", tiếp xúc chân thăm dò với điểm cần kiểm tra.Các đèn LED sẽ cho biết các trạng thái của nó:
A) TẤT CẢ đèn LED TẮT - Trở kháng cao
B) BẬT LED ĐỎ - Trạng thái cao (1)
C) Đèn LED xanh lục BẬT - Trạng thái thấp (0)
D) BẬT LED màu cam - Xung
3.Để tách và lưu trữ quá trình chuyển đổi xung hoặc mức, hãy đặt công tắc chọn thấp hơn sang bên được đánh dấu "PULSE" trước.Tiếp xúc chân thăm dò với lỗ cần kiểm tra.Đèn LED sẽ cho biết là trạng thái cơ bản.Sau đó, đặt công tắc chọn dưới sang bên được đánh dấu "MEM", Đèn LED màu cam sẽ sáng khi phát hiện thấy bất kỳ chuyển đổi xung hoặc mức nào.Hướng xung, so với cơ bản, trạng thái, cabe được xác định ban đầu.Sau khi sử dụng, đặt lại đầu dò bằng cách đặt công tắc chọn phía dưới trở lại bên được đánh dấu "PULSE"
Gói bao gồm "
1 * Đầu dò

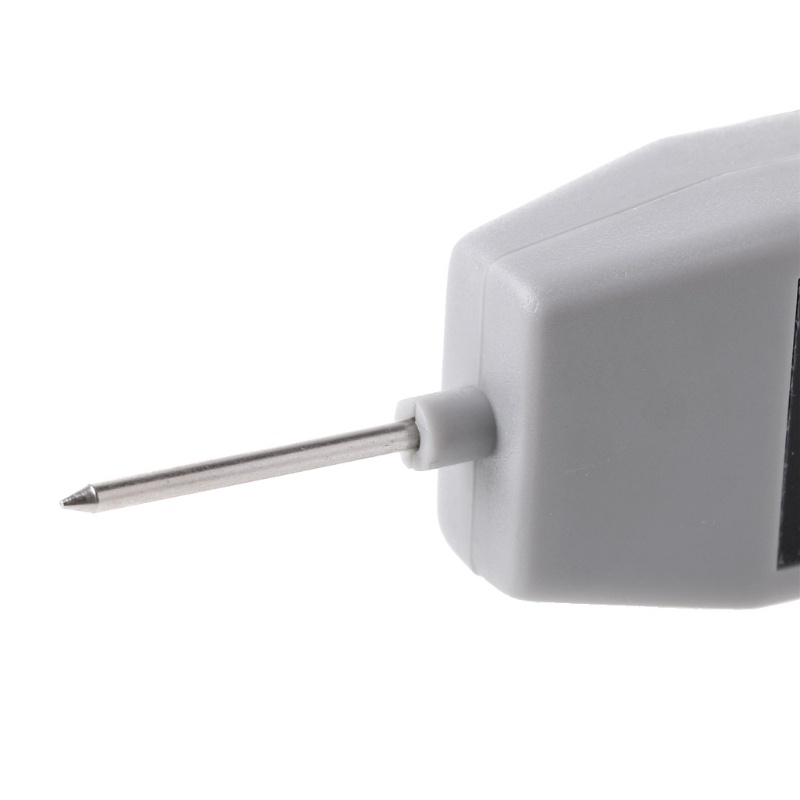

Hình ảnh sản phẩm
