DC-DC 10-32V đến 12-35V mô-đun tăng 150W Có thể điều chỉnh dòng sạc liên tục

Giới thiệu DC-DC 10-32V đến 12-35V mô-đun tăng 150W Có thể điều chỉnh dòng sạc liên tục

1. Chuyển sang tản nhiệt kiểu cánh , hiệu ứng tản nhiệt được cải thiện đáng kể và công suất đầu ra lớn hơn (khi đầu vào 24V cộng với quạt, công suất có thể đạt khoảng 300W).

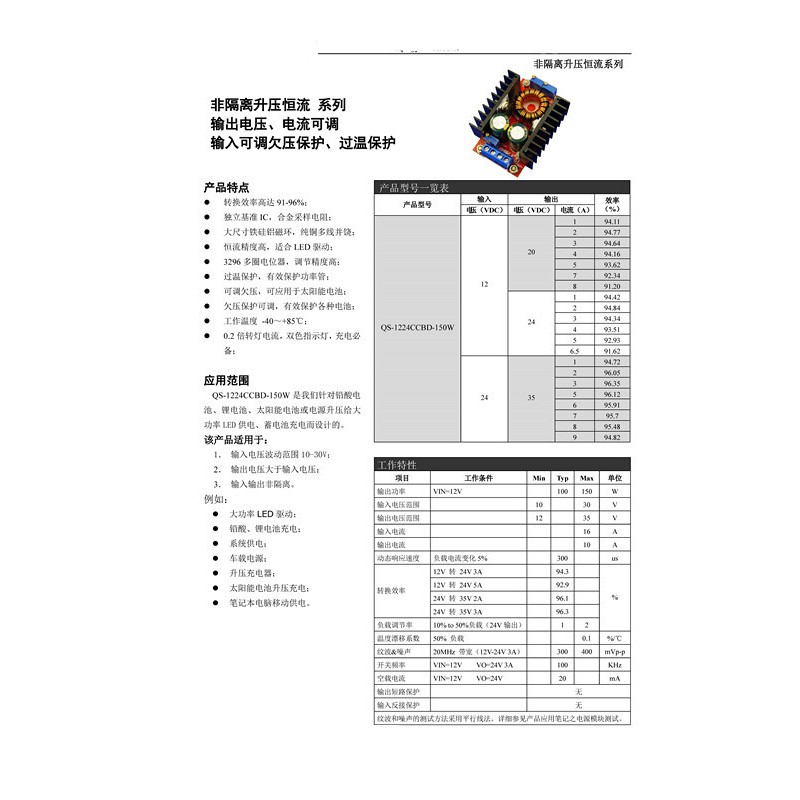

2. Thiết kế mới, hiệu suất chuyển đổi cao tới 91-96% (xem đường cong chuyển đổi hiệu quả của bảng dữ liệu bên dưới để biết chi tiết).

3. Vòng từ tính bằng sắt-silicon-nhôm kích thước lớn, sử dụng ba dây đồng tráng men 0,8 nguyên chất và dự phòng, nhiệt độ thấp và hiệu quả cao .

4. 3296 chiết áp đa vòng, độ chính xác điều chỉnh cao và độ lệch nhỏ.

5. Sử dụng IC tham chiếu độc lập, nhiều điện trở lấy mẫu hợp kim, dòng điện không đổi và nhiệt độ ổn định.

6. Bảo vệ thiếu điện áp có thể điều chỉnh, có thể bảo vệ hiệu quả các loại pin khác nhau và cũng có thể được sử dụng cho pin mặt trời.

7. Với chức năng hiện tại không đổi, nó có thể được sử dụng cho đèn LED công suất cao, sạc pin, v.v.

số 8. Với bảo vệ quá nhiệt, nó có thể bảo vệ hiệu quả ống năng lượng khỏi quá nhiệt. Bảo vệ áp dụng chế độ bảo vệ nguồn giảm. Đây không phải là loại tắt trực tiếp. Khi sạc pin hoặc nguồn điện LED, công suất đầu ra sẽ giảm dần khi nhiệt độ giảm. Tự động phục hồi.

9. Đèn chỉ báo hai màu có dòng đèn xoay khoảng 0,2 lần giá trị dòng điện chéo và trạng thái sạc rõ ràng trong nháy mắt.

10. Các tụ gốm MLCC mới được thêm vào, độ gợn đầu ra giảm đáng kể, khoảng 24 millivolts ở mức 24,3.

Điện áp đầu ra phân phối mặc định là khoảng 18-25V, dòng điện là 4-5A và bảo vệ điện áp thấp khoảng 10V. Nếu bạn cần điều chỉnh nó với các điện áp khác từ nhà máy, vui lòng đặt hàng và liên hệ với dịch vụ khách hàng.

Mô-đun nguồn QS-1224CCBD-150W

Kích thước: 65 (L) * 47 (W) * 23,5 (H) mm

Các biện pháp phòng ngừa:

Chiều dài dây 1.12V nhỏ hơn 1,5 mét vuông trong vòng 1 mét, nếu chiều dài hơn 1 mét, vui lòng làm dày dây.
2. Vui lòng cài đặt quạt khi mô-đun làm việc ở công suất cao, nhiệt độ cao và thêm vỏ. Bạn không cần thêm quạt cho công suất thấp. Hãy chắc chắn rằng nhiệt độ của tản nhiệt của mô-đun không thể vượt quá 80 độ.
3. Đầu vào không thể được kết nối với đầu ra ngược và không thể được ngắn mạch trong quá trình sử dụng.
Điện áp phóng của pin 4,12V không thể thấp hơn 10,5V và điện áp phóng của pin lithium được kết nối nối tiếp (cell đơn 3,7V) không thể thấp hơn 2,7V.
5. IN + cực dương đầu vào, cực âm đầu vào IN-, cực dương đầu ra OUT +, cực âm đầu ra OUT-.

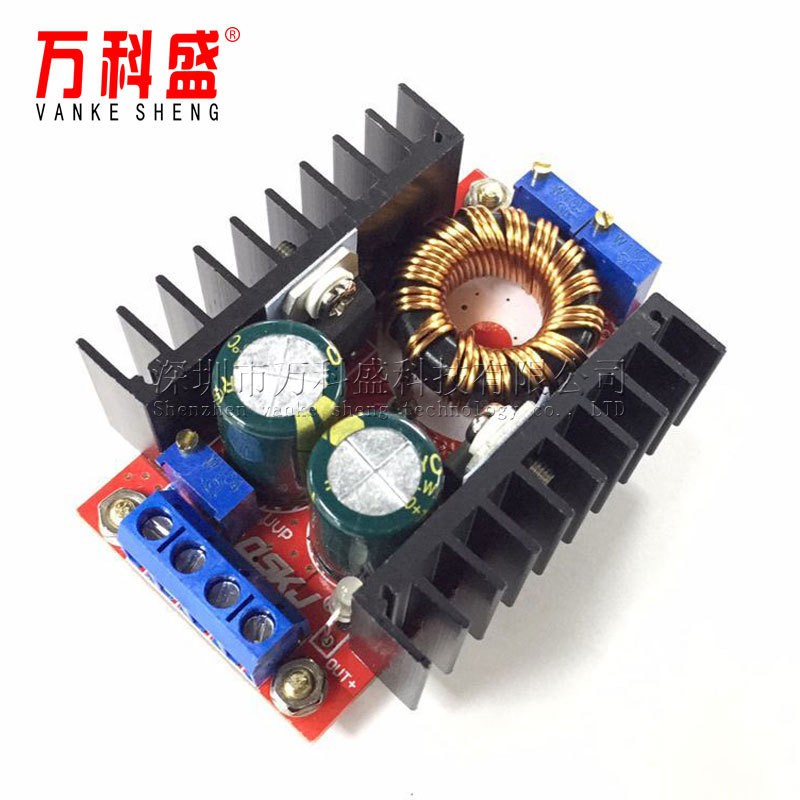

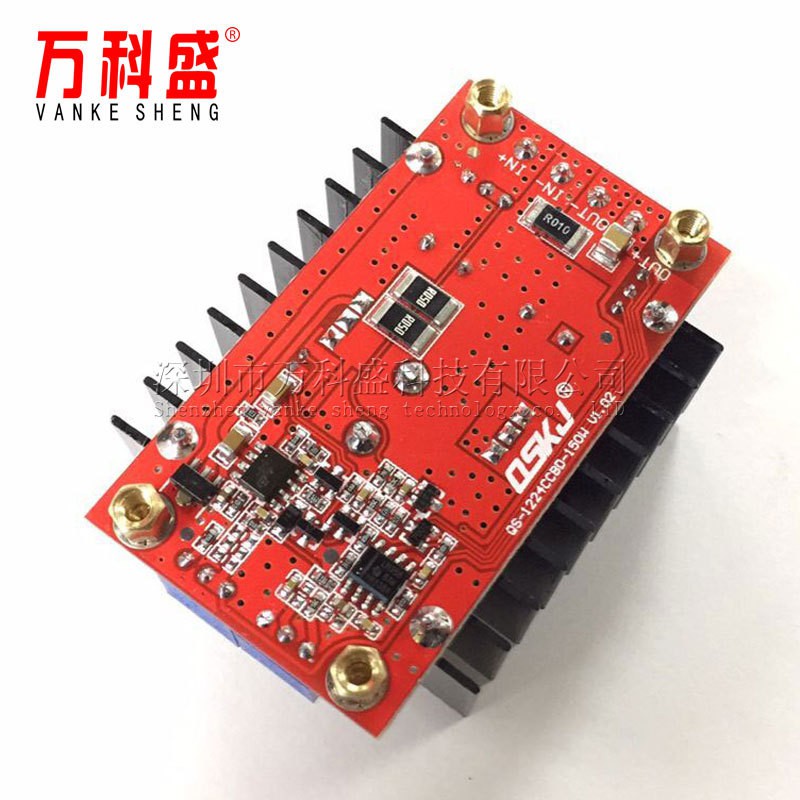

Hình ảnh sản phẩm
