Giới thiệu sản phẩm Điện trở Shunt là một linh kiện điện tử được sử dụng để đo dòng điện một chiều. Lắp đặt điện trở Shunt là để tạo ra sự sụt áp tỉ lệ với dòng điện đi ngang qua nó mà có thể đo bằng đồng hồ với thang mV. Do đó, dòng điện trở Shunt thường không có giá trị điện trở được ghi rõ mà chỉ được ghi với dòng điện định mức và điện áp sụt tương ứng với dòng điện đó. Điện trở Shunt thường trông khác với điện trở bình thường, có hai đầu cuối lớn với một hoặc nhiều dải kim loại kết nối chúng. Điện trở của kim loại tỉ lệ nghịch với diện tích mặt cắt ngang của nó, vì vậy càng có nhiều dải điện trở Shunt thì điện trở của nó càng thấp. Thông số kỹ thuật Dòng điện định mức: 50A Điện áp sụt tương ứng: 75mV Nhiệt độ hoạt động tốt: 40-60°C ,nhiệt độ tương đối ≤95 % (35°C.) Ứng dụng Thông thường muốn đo dòng điện xoay chiều (AC) thì ta dùng biến dòng để biến đổi dòng điện cao xuống dòng điện thấp theo tỉ lệ thuận. Còn đối với dòng một chiều (DC) thì phải dùng điện trở Shunt. Hướng dẫn sử dụng và lưu ý Cách đấu nối: Điện trở Shunt đấu nối tiếp với các tải, dùng các đầu bulong lớn. Đồng hồ mV đấu vào 2 bulong nhỏ Chọn trở Shunt có dòng định mức lớn hơn khoảng 50-100%. Theo điện áp sụt định mức mà sử dụng đồng hồ đo mV tương ứng #dientro #dientroshunt50a #linhkiendientu #linhkien #linhkien024 #linhkienlammach #lammachthucong Hotline: 0978618794 ============ THÔNG TIN THÊM VỀ SẲN PHẨM 🔸 Xuất xứ: Trung Quốc 🔸 Nhà cung cấp: Linh Kiện 024 🔸 Hotline: 097.8618.794 🔸 Địa chỉ: 441 Lĩnh Nam, phường Lĩnh Nam, quận Hoàng Mai, Hà Nội

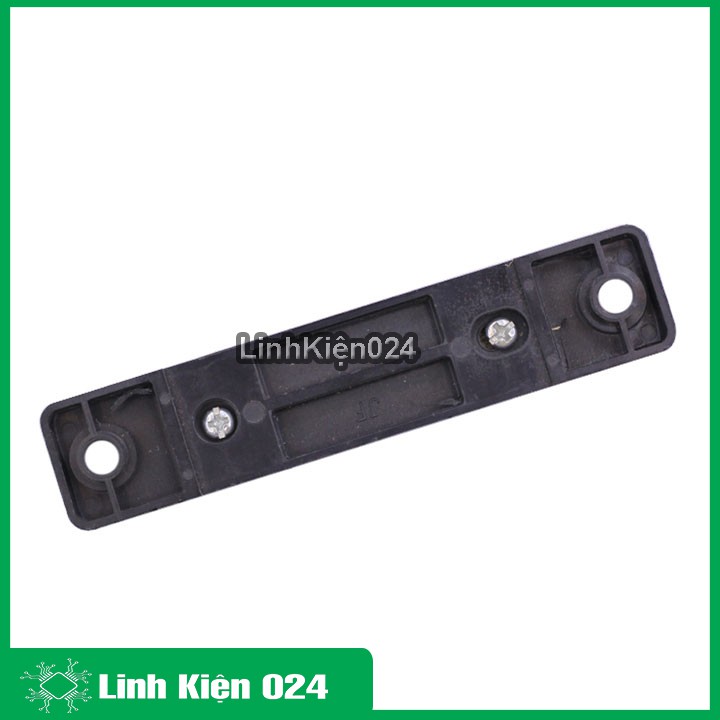

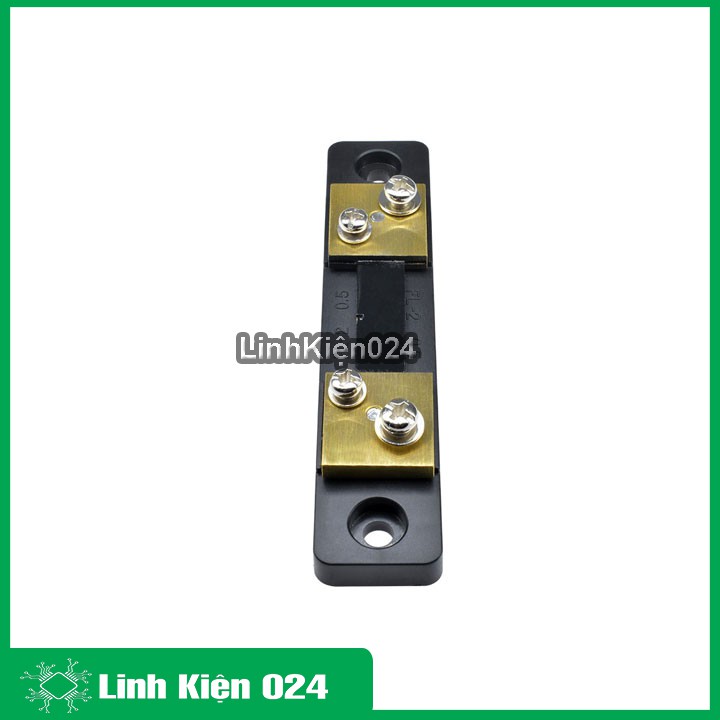

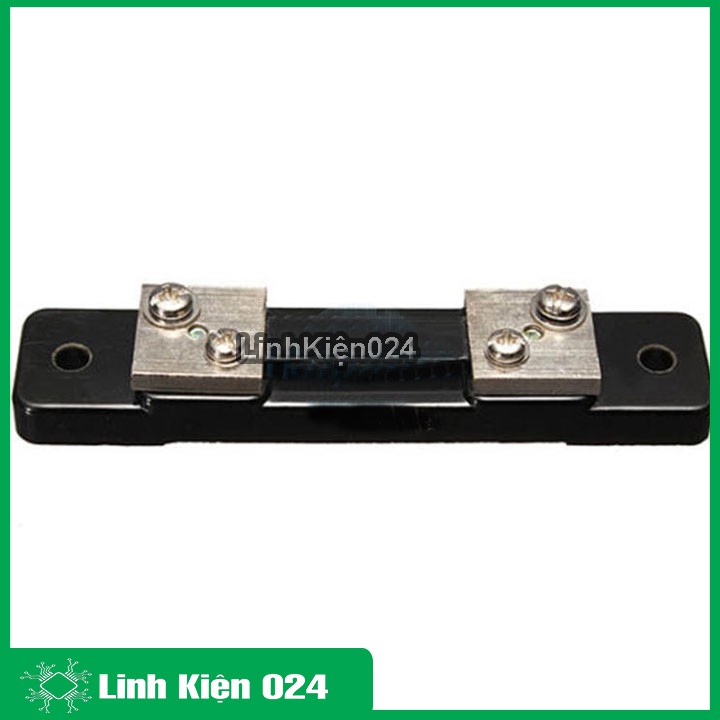

Hình ảnh sản phẩm
Điện trở Shunt 50A/75mV FL-2Điện trở Shunt 50A/75mV FL-2Điện trở Shunt 50A/75mV FL-2Điện trở Shunt 50A/75mV FL-2 Giá DUA
