Diode Zener 1W Nhiều Trị Số Hiệu Điện Thế

Giới thiệu Diode Zener 1W Nhiều Trị Số Hiệu Điện Thế

Sản Phẩm Diode Zener 18V 1W Tiện Dụng
Giới Thiệu Sản Phẩm :
Diode Zener 1W là một linh kiện điện tử có các tính chất như các Diode thông thường khi được phân cực thuận, khi phân cực ngược Diode Zener sẽ ghim lại một mức điện áp cố định được ghi trên thân Diode
Diode Zener còn gọi là điốt ổn áp, là một loại Điốt bán dẫn làm việc ở chế độ phân cực ngược trên vùng điện áp đánh thủng (breakdown).

Kí hiệu:Diode Zener


Nguyên lí làm việc:
Diode Zener thể hiện tính năng ổn áp khi được phân cực nghịch. Ban đầu, khi phân cực nghịch, dòng qua diode rất bé . Nhưng nếu tăng điện áp ngược lên 1 giá trị nào đó (Vz) thì dòng tăng mạnh trong khi điện áp giữa 2 đầu diode gần như không đổi




Thông số kỹ thuật
Điện áp ngược: được ghi trên thân Diode
Công suất: 1W
Nhiệt độ hoạt động: -50ºC~200ºC


Đặc tuyến volt-Ampe:






Diode Zener







Ứng dụng:
Diode Zener 1W được dùng để cấp điện áp mốc hoặc hạn chế mức điện áp cho mạch điện.

Ngoài ra Điốt Zener công suất lớn được dùng trong mạch ổn áp kiểu song song, tuy nhiên vì tổn hao điện và mức nhiệt phát ra nhiều trên điốt và điện trở chặn, nên mạch này ít được sử dụng.

Mạch ghim áp:

Diode Zener

Mạch giới hạn tín hiệu đầu vào:

Diode Zener
Datasheet:

-----------------------
HOTLINE: 024.2021.4848
ZALO : 0987.988.041
Địa chỉ mua hàng tại Hà Nội: 28- Ngõ 106- Lê Thanh Nghị- Hai Bà Trưng- Hà Nội
-----------------------
Linh Kiện Điện Tử -3M cam kết:
Bán giá luôn cạnh tranh và dịch vụ sau mua giá tốt hơn so với thị trường.
Cam kết hoàn tiền 100% khi sản phẩm sai quảng cáo,hoặc lỗi do nhà sản xuất.
Cam kết Sản Phẩm giống ảnh
Bảo hành đổi trả sản phẩm trong vòng 7 ngày
Bảo hành sản phẩm trong vòng 7 tháng bằng hoá đơn mua hàng đi kèm

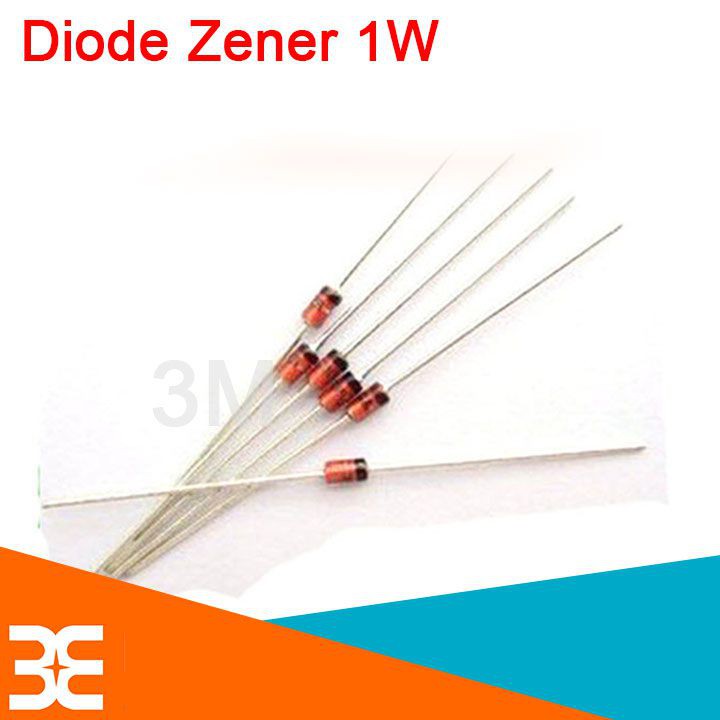

Hình ảnh sản phẩm

Giá XCP
