DIYMORE Bảng Mạch Điều Khiển Rơ Le Động Cơ DC12V / DC24V 30A

Thương hiệu: DIYMORE | Xem thêm các sản phẩm Thiết Bị Điện Gia Dụng của DIYMORE
Dụng cụ và thiết bị tiện ích > Thiết bị mạch điện > Thiết bị mạch điện khác > DIYMORE Bảng Mạch Điều Khiển Rơ Le Động Cơ DC12V / DC24V 30A
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ

Giới thiệu DIYMORE Bảng Mạch Điều Khiển Rơ Le Động Cơ DC12V / DC24V 30A

Đặc trưng
1: Nhiều ứng dụng
2: Kích thước nhỏ
3: hiệu suất ổn định
4: Điện áp làm việc: DC 12V (phiên bản 12V) hoặc 24V (phiên bản 24V) tùy chọn
5: Đơn giản để sử dụng Thông số sản phẩm:

1 Điện áp làm việc: DC 12V (phiên bản 12V) hoặc 24V (phiên bản 24V) (cấp nguồn DC ≥ tải động cơ ≥ x3);
2 Động cơ áp dụng: động cơ DC chải;
3 Dòng tải tối đa: 15A (tay thế tải tối đa 30A);
4 Đầu vào tín hiệu: hoạt động thấp (NPN);
5 chế độ làm việc: 9 chế độ tùy chọn, bao gồm tự khóa tức thì, v.v.;
6 Dòng làm việc (không bao gồm động cơ): dòng sợi đốt: 5MA, dòng làm việc tiến hoặc ngược: 70MA
7 Kích thước: 89 * 62 * 22mm;
8 Trọng lượng: 86 gram. Mô tả pin

Vcc: Nguồn +
Gnd: Công suất -
M +: Động cơ +
M-: Động cơ -
Gnd: Tín hiệu kích hoạt -
K1: Kiểm soát đầu vào tích cực
K2: Kiểm soát đầu vào ngược
S1: Tín hiệu giới hạn chuyển tiếp
S2: Tín hiệu giới hạn ngược
Mô-đun này có 4 đầu cuối đầu vào tín hiệu, cụ thể là ''K1 '','' K2 '', ''S1 '','' S2 '', K1 là đầu cuối đầu vào tín hiệu chuyển tiếp, K2 là đầu cuối đầu vào tín hiệu ngược, S2 là Đầu vào của tín hiệu giới hạn chuyển tiếp và S2 là đầu vào của tín hiệu giới hạn ngược. Nguồn đầu vào tín hiệu có thể được lựa chọn từ công tắc vi mô, cảm ứng, hồng ngoại, kim loại, điều khiển từ xa và các mô-đun khác, và cũng có thể được điều khiển bằng một máy tính vi mạch đơn chip. Yêu cầu nguồn:
Đầu vào governor động cơ DC phải là nguồn DC. Nguồn điện có thể được sử dụng nhưng không giới hạn ở những thứ sau: nguồn điện chuyển đổi, biến áp đầu ra DC, pin axit chì, pin lithium, pin năng lượng mặt trời, v.v. Kết nối cáp nguồn với thiết bị đầu cuối ''VIN'' và ''GND'' tương ứng, các cực âm và dương của nguồn điện không thể đảo ngược. Dải điện áp nguồn điện là DC 11-15V (phiên bản 12V), và nó có thể hoạt động bình thường giữa DC 22-26V (phiên bản 24V); Nguồn DC yêu cầu nguồn động cơ ≥ nguồn × 3.Yêu cầu về động cơ:
Io56d02 là bộ điều khiển động cơ DC và động cơ ứng dụng phải là động cơ DC chải. Kết nối các cáp động cơ với thiết bị đầu cuối ''Motor +'' và ''Motor-'' tương ứng. Yêu cầu công suất động cơ: Công suất định mức của động cơ 24V DC nhỏ hơn 100W và giới hạn là 200W; công suất định mức của động cơ 12V DC nhỏ hơn 50W và giới hạn là 100W.
Bảng rơ le bộ điều khiển tiến và lùi động cơ 1 * 30A

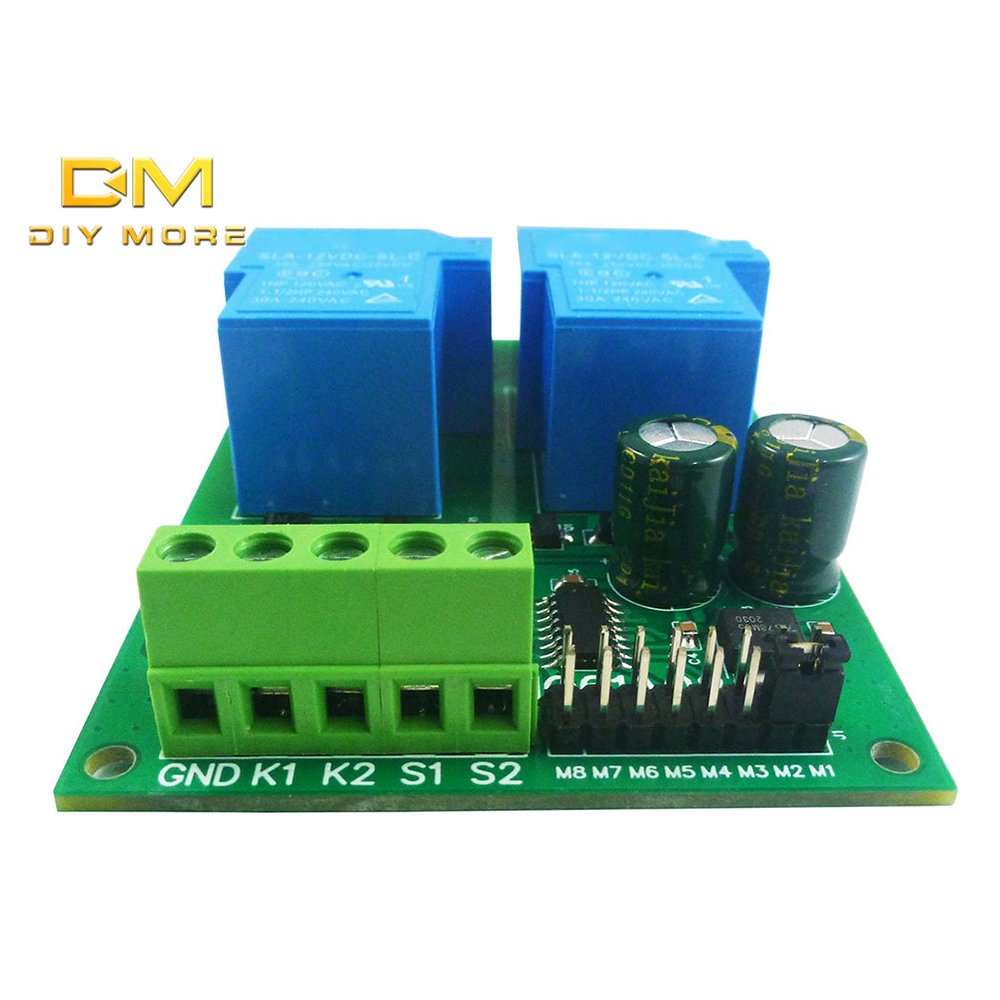

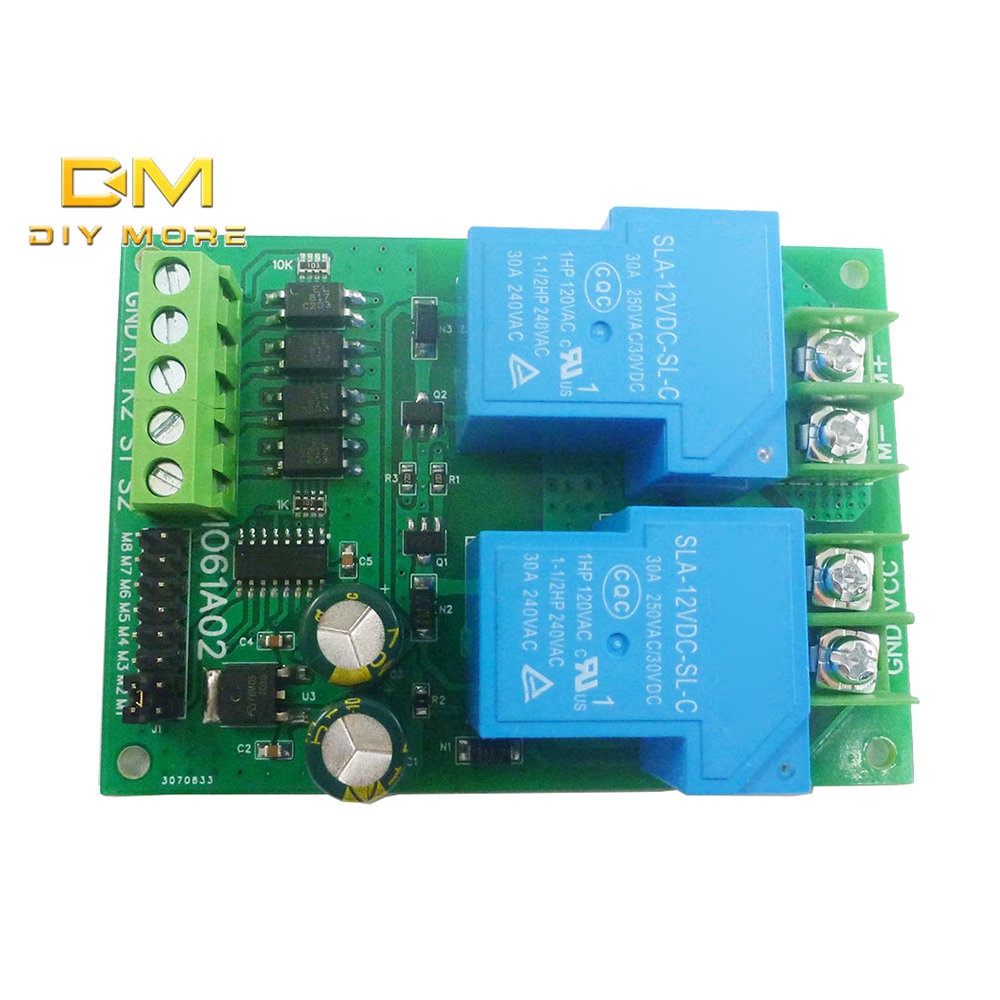

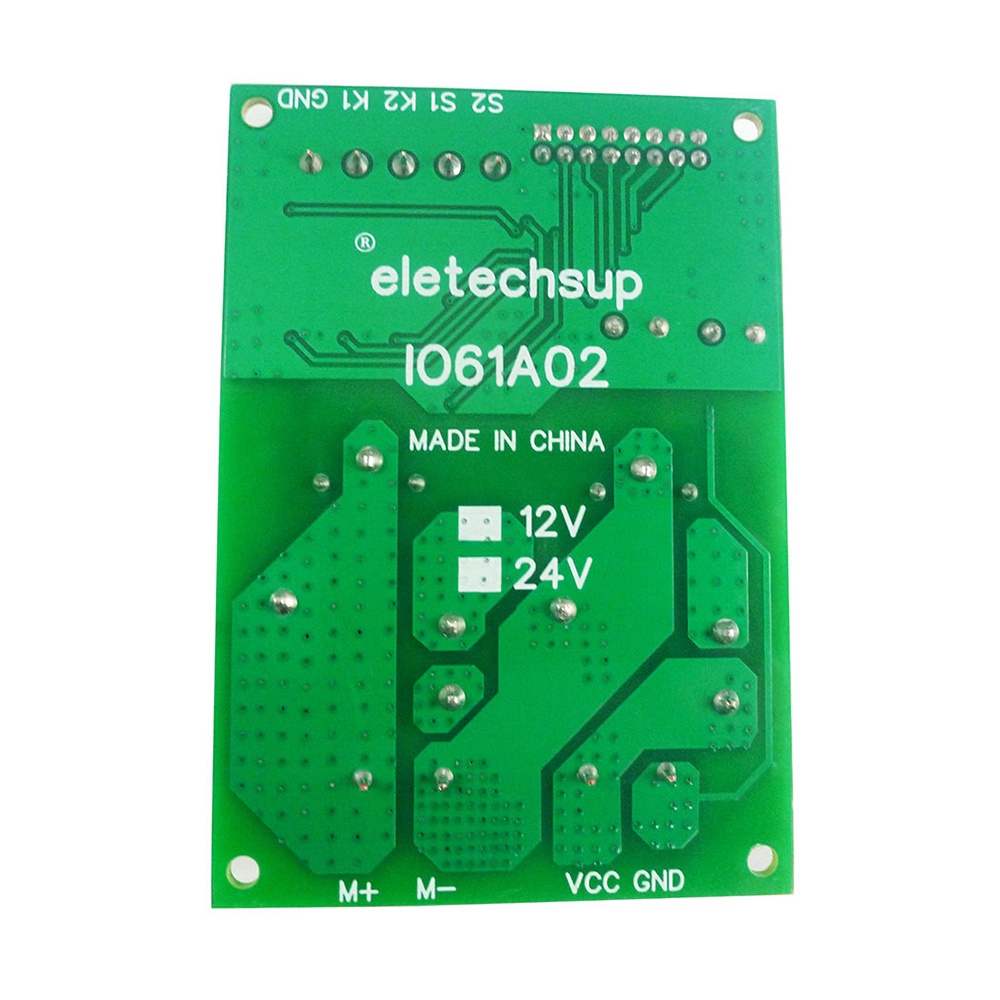

Hình ảnh sản phẩm
