Giới thiệu DIYMORE Bảng Mạch Modun Cách Ly Quang Kỹ Thuật Số DC7-25V RS485
Đặc trưng1: Nhiều ứng dụng
2: Dễ dàng cài đặt với đường ray dẫn hướng
3: Kích thước nhỏ
4: hiệu suất ổn định
5: Điện áp làm việc: DC 7-25V (9V 12V 24V)
Kênh đầu vào kỹ thuật số cách ly quang điện tử (đầu vào mức thấp NPN)
(Đầu Rauln2803 NPN)

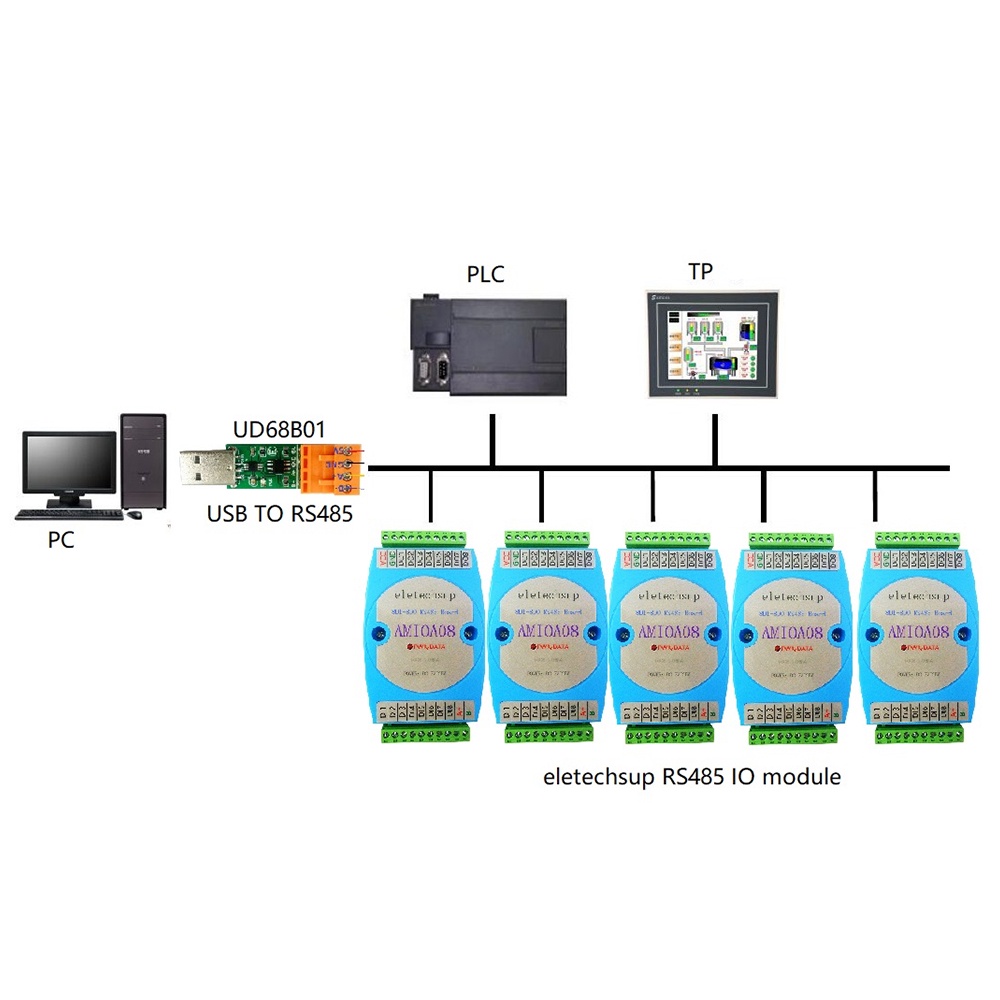

Giao thức giao tiếp tiêu chuẩn RS485 MODBUS RTU
Với phần mềm cấu hình, màn hình cảm ứng PLC hoặc công nghiệp
Bảo vệ mạng Lightning và chống nhiễu mạch giao tiếp miễn dịch
Tín hiệu thu nhận và kiểm soát các địa điểm công nghiệp
2 Thông số kỹ thuật
1 Điện áp làm việc: DC 7-25V (9V 12V 24V)
2 Dòng làm việc: 8-50MA
3 8 cổng đầu vào được cách ly quang học (NPN hoạt động thấp)
4 8 (đầu ra ULN2803 NPN), dòng tải tối đa của mỗi kênh là 300MA
Bảo vệ cách ly liên lạc 5 RS485 3000VDC, bảo vệ cách ly đầu vào kỹ thuật số DI 3000VDC
6 lệnh RTU MODBUS tiêu chuẩn (mã chức năng, 05/06/15/16 ghi, 01/02/03 đọc)
7 Tốc độ truyền: 1200 2400 4800 9600 (mặc định) 19200 38400 57600 115200
8 miếng Parity: không có (mặc định) / thậm chí / lẻ
9 Phương pháp cài đặt Lắp đặt đường ray DIN tiêu chuẩn
10 Kích thước 125 × 70 × 30mm
11 Trọng lượng: 114 gram

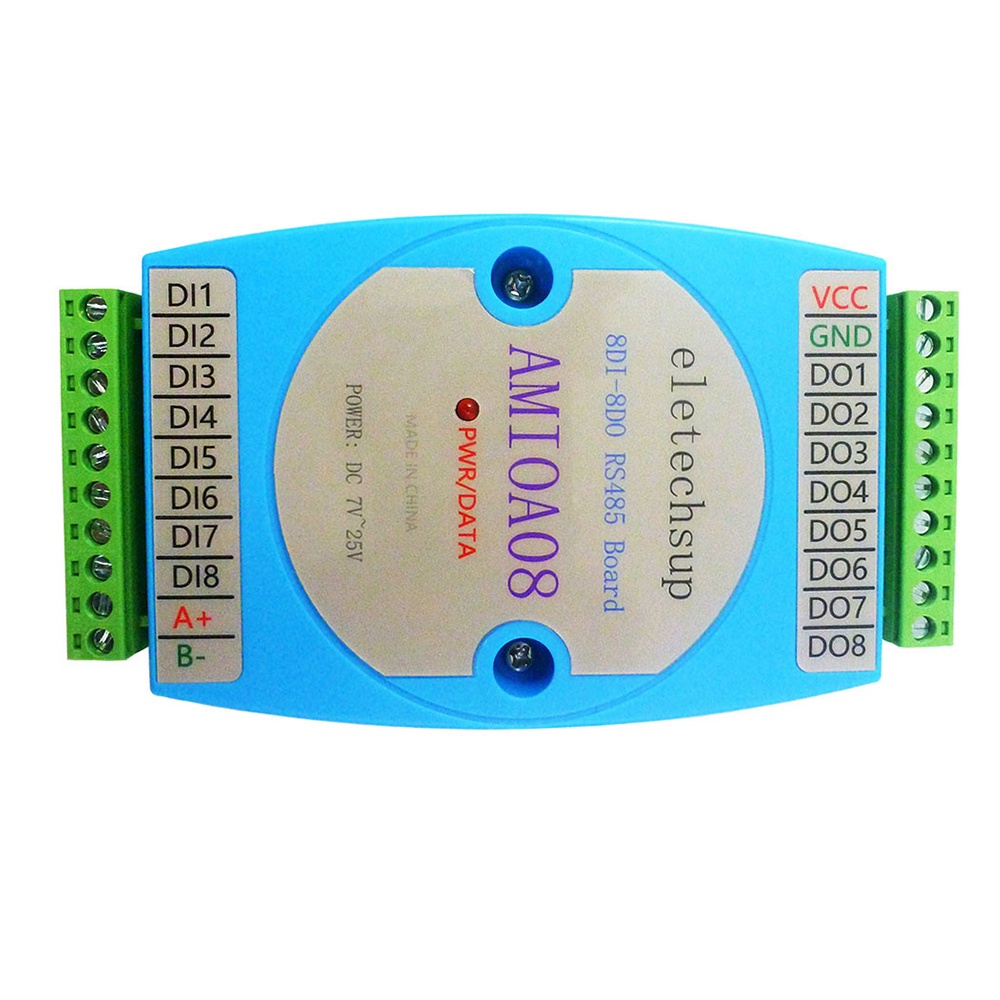

3 Định nghĩa giao diện:
Vcc: Đầu vào nguồn +
Gnd: Đầu vào nguồn
Do1: kênh đầu ra kỹ thuật số 1
Do2: kênh đầu ra kỹ thuật số 2
Do3: kênh đầu ra kỹ thuật số 3
Do4: kênh đầu ra kỹ thuật số 4
Do5: kênh đầu ra kỹ thuật số 5
Do6: kênh đầu ra kỹ thuật số 6
Do7: kênh đầu ra kỹ thuật số 7
Do8: kênh đầu ra kỹ thuật số 8
Di1: Kênh đầu vào kỹ thuật số 1
Di2: Kênh đầu vào kỹ thuật số 2
Di3: Kênh đầu vào kỹ thuật số 3
Di4: Kênh đầu vào kỹ thuật số 4
Di5: Kênh đầu vào kỹ thuật số 5
Di6: Kênh đầu vào kỹ thuật số 6
Di7: Kênh đầu vào kỹ thuật số 7
Di8: Kênh đầu vào kỹ thuật số 8
A +: Tín hiệu RS485 A +
B-: tín hiệu RS485 B-
Ứng dụng
Bảng mở rộng đầu ra PLC
Nhà thông minh, Tự động hóa tại nhà, Trang chủ Wiser;
Camera quan sát PTZ
Giám sát an ninh
Hệ thống nhận dạng;
Động cơ FW & Bw
Điều khiển rèm tự động
Danh sách
1 * Đầu vào kỹ thuật số DC7-25V và cách ly mô-đun đầu ra RS485 MODBUS RTU bảng giao tiếp

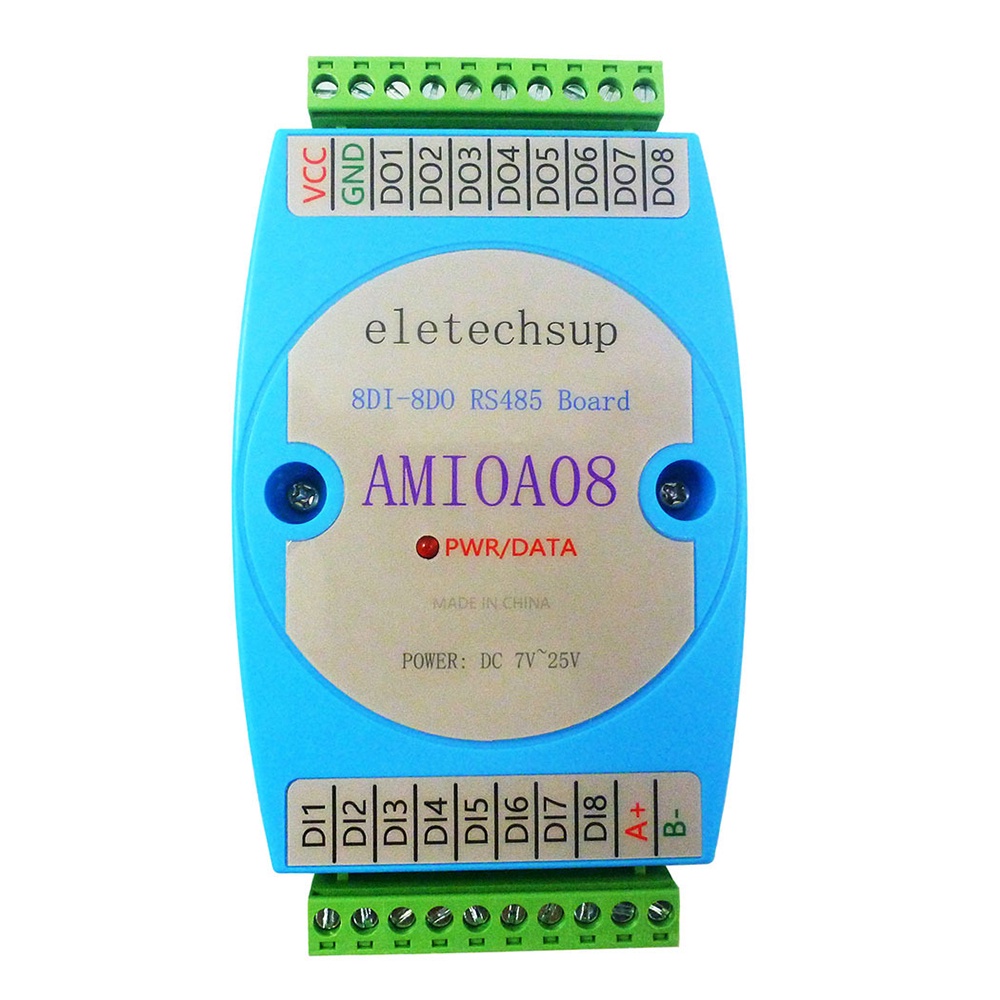

Hình ảnh sản phẩm
