Giới thiệu DIYMORE Bộ đèn LED điện tử nhấp nháy màu đỏ/xanh dương tự làm
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày1. Mô tả sản phẩm:
Bộ sản phẩm này sử dụng mạch ánh sáng mô phỏng được làm bằng NE555 và CD4017, đèn LED màu xanh lam và đèn LED màu đỏ nhấp nháy luân phiên theo xung. Nhiều loại rung bao gồm NE555 sẽ có một tần số nhất định của tín hiệu dao động được gửi đến bộ phân phối xung / bộ đếm thập phân CD4017, để đếm. Khi lần lượt các xung 1,3,5 đến mức cao Q0, Q2, Q4, đèn LED xanh lam nhấp nháy 3 lần, lần lượt ra mức cao Q5, Q7, Q9. Đèn LED đỏ nhấp nháy 3 lần, LED xanh lam nhấp nháy lại khi 11, 13,15 xung đến, đèn LED màu xanh lam và đỏ nhấp nháy luân phiên tuần hoàn, giống như đèn báo động. Thay đổi kích thước RP1 có thể thay đổi chu kỳ dao động, do đó thay đổi tốc độ chiếu sáng của đèn LED, toàn bộ mạch DC9-12V có thể hoạt động.
Đèn nháy đỏ và nháy xanh lam tạo thành bo mạch riêng biệt, nối với bo mạch chính qua lỗ xỏ, nếu cần lắp riêng sang chỗ khác hoặc tăng khoảng cách thì nên cắt rời qua lỗ xỏ, sau đó nối với bảng mạch chủ bằng hai dây. Hãy chú ý đến hướng của đèn LED khi lắp đặt, đặc biệt là hướng của L11 và L12. R2 và R3 điều khiển với độ sáng của ánh sáng, quý khách có thể thay đổi phù hợp, phạm vi từ 10-100 ohm.

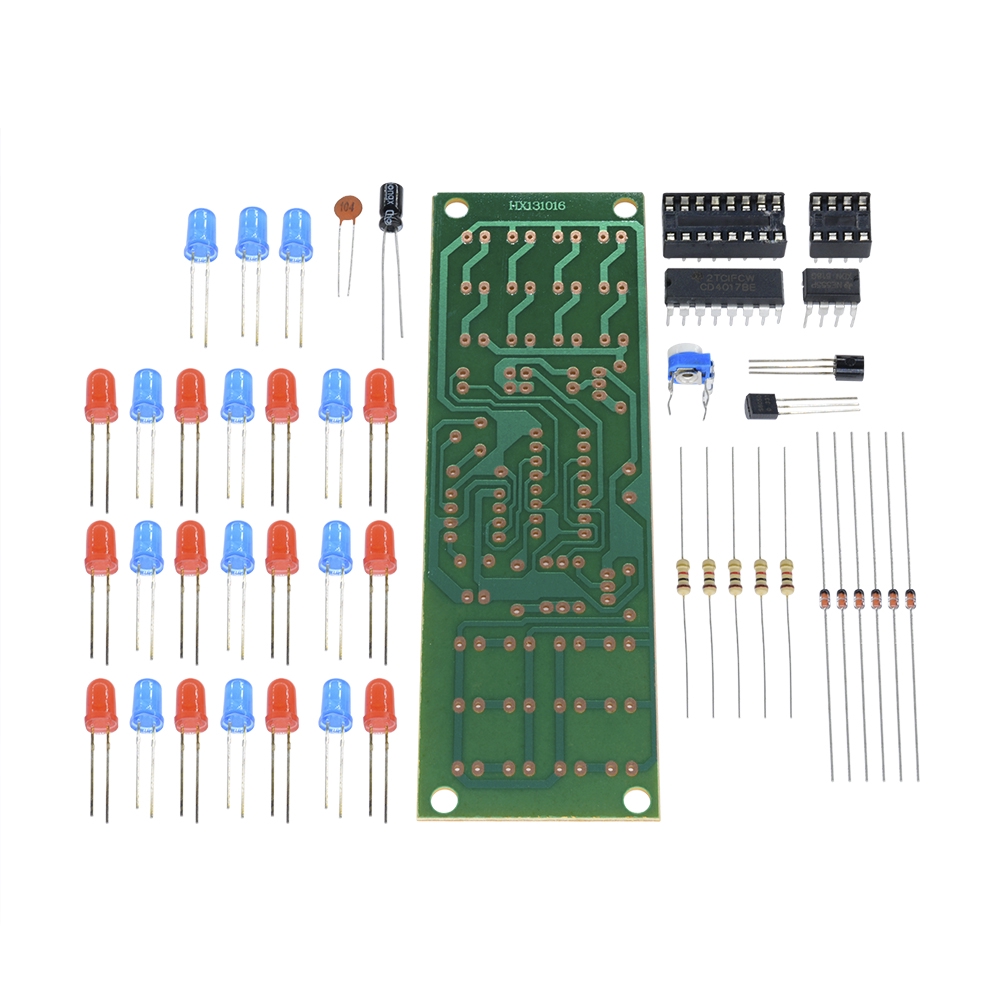

Gói hàng bao gồm :
1 x Bộ đèn LED điện tử màu xanh lam đỏ nhấp nháy tự làm
#DIYMORE #Detonation #Flashing #Light #DIY #Kit #LED #Dual-Color
