Giới thiệu Động Cơ Điều Khiển Động Cơ Công Suất Cao Bts7960 43A Cho Arduino
5v cách ly với MCU, và bảo vệ hiệu quả MCU; Đèn báo nguồn 5V trên bo mạch.Chỉ báo điện áp của đầu ra trình điều khiển động cơ kết thúc; có thể hàn tản nhiệt.
Chỉ cần bốn dòng từ MCU đến trình điều khiển ule (GND. 5v. Pwm1. Pwm2); chip cách ly Nguồn điện 5 V (có thể chia sẻ với MCU 5 V).
Có thể đảo ngược động cơ chuyển tiếp, hai tần số đầu vào PWM lên đến 25kHZ; hai luồng nhiệt đi qua đầu ra tín hiệu lỗi.
Nguồn điện 5V của chip cách ly (có thể chia sẻ với MCU 5V), cũng có thể sử dụng nguồn cung cấp trên bo mạch 5V; điện áp cung cấp 5.5V đến 27V.
Điện áp đầu vào: 6V-27V
Dòng điện tối đa: 43A
Mức đầu vào: 3,3-5V
Phương pháp điều khiển: PWM hoặc cấp độ
Chu kỳ nhiệm vụ: 0-100%
Cổng đầu vào:
1.Rpwm: đầu vào tín hiệu mức chuyển tiếp hoặc PWM, hoạt động cao
2.Lpwm: Mức độ ngược hoặc đầu vào tín hiệu PWM, hoạt động cao
3.R_en: ổ đĩa chuyển tiếp cho phép đầu vào, mức cao cho phép, tắt mức thấp
4.L_en: Ổ đĩa ngược cho phép đầu vào, mức độ cao cho phép, tắt mức thấp
5.R_is: đầu ra cảnh báo dòng điện dẫn đầu tiên
6.L_is: Đầu ra cảnh báo dòng ổ đĩa ngược
7.Vcc: đầu ra nguồn +5 V, kết nối nguồn 5V với bộ vi điều khiển
8.Gnd: tín hiệu chung đầu thấp
Màu sắc: Màu ảnh
Chất liệu: ABS
Kích thước: 5x5 x 3cm
Gói hàng bao gồm:
1 x Motor Driver ule Chỉ có nội dung gói trên, các sản phẩm khác không được bao gồm.
Lưu ý: Ánh sáng chụp và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong hình hơi khác so với hàng thật. Sai số cho phép đo là +/- 1-3cm.

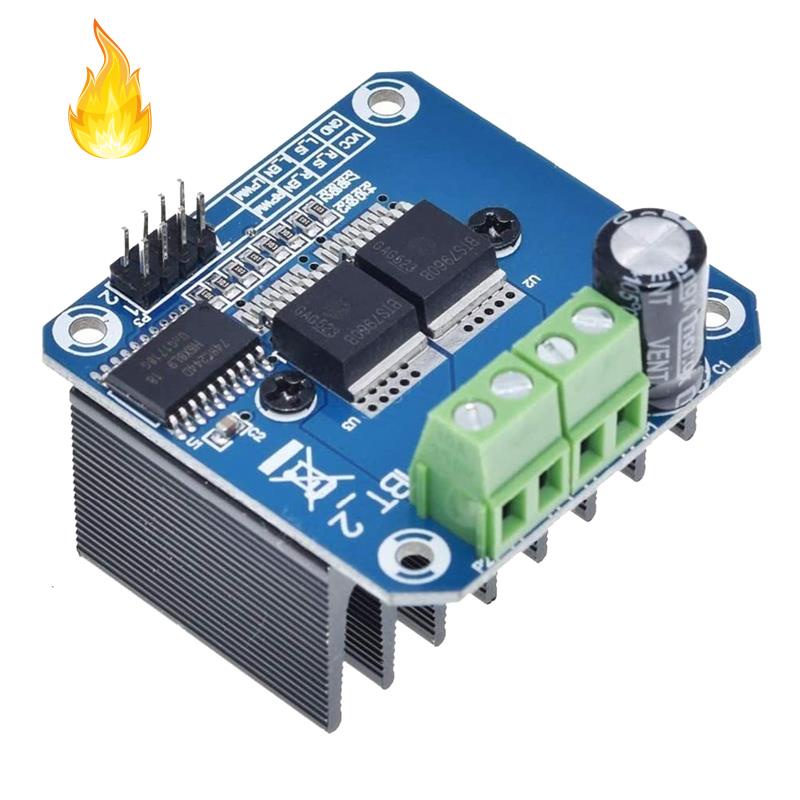

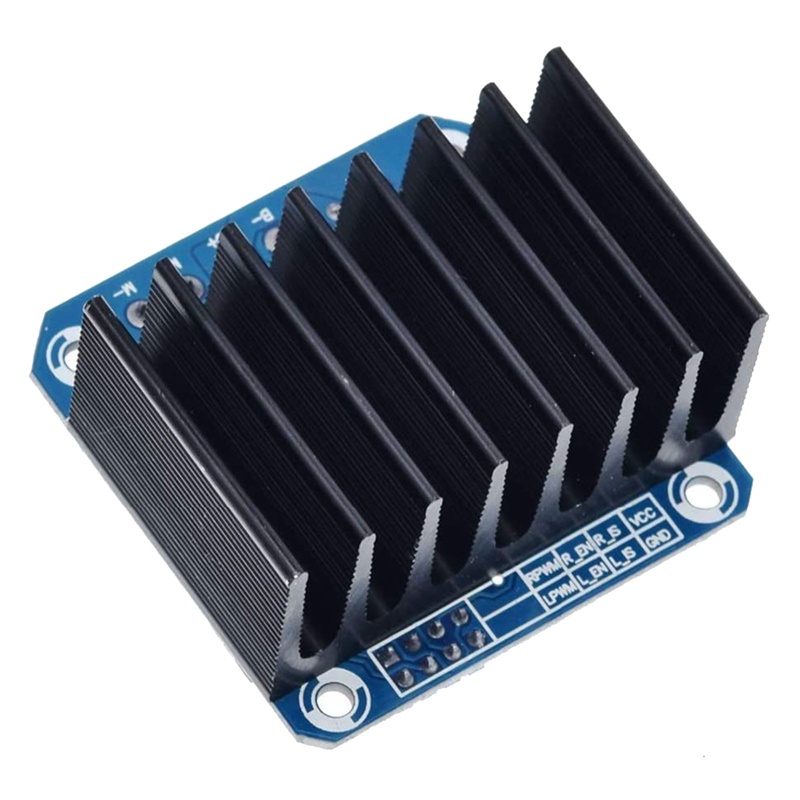

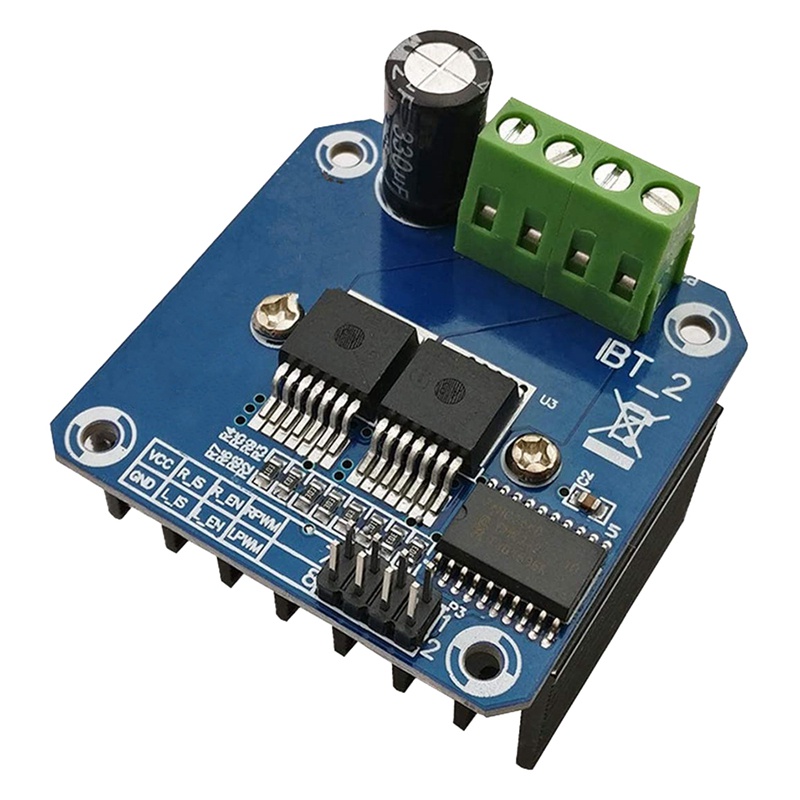

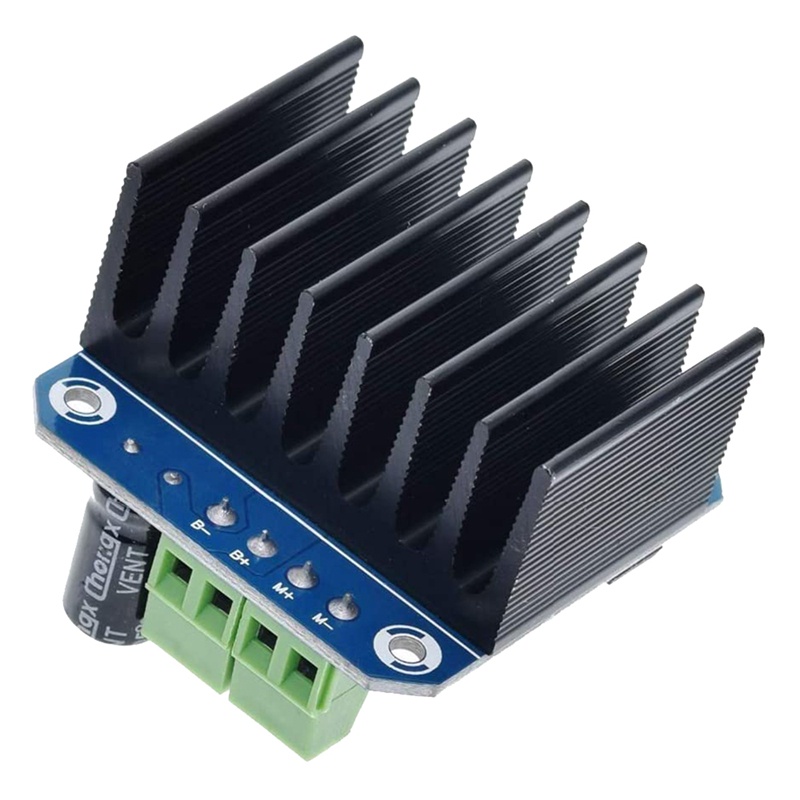

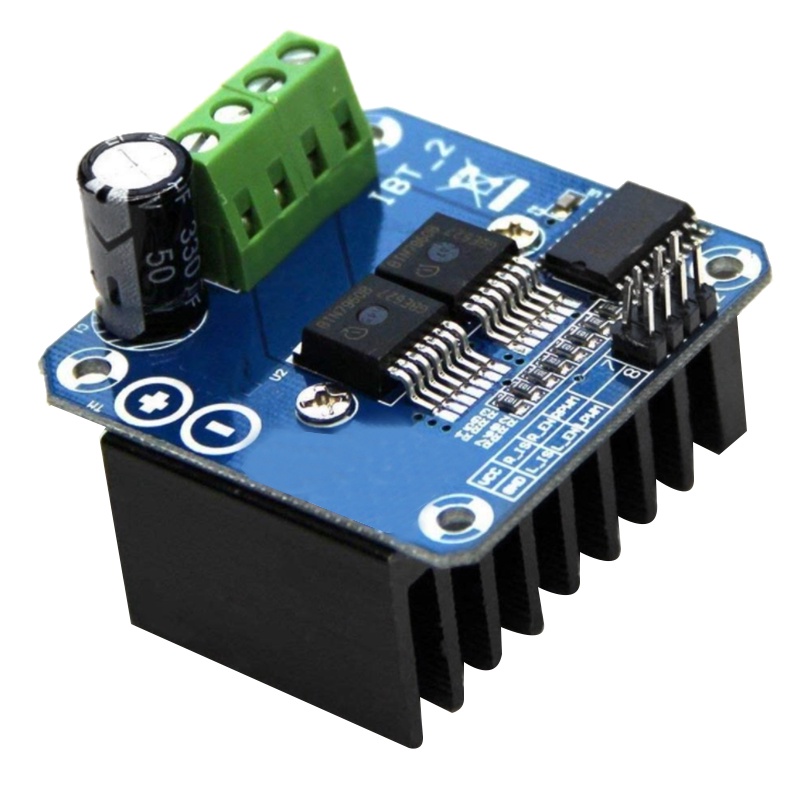

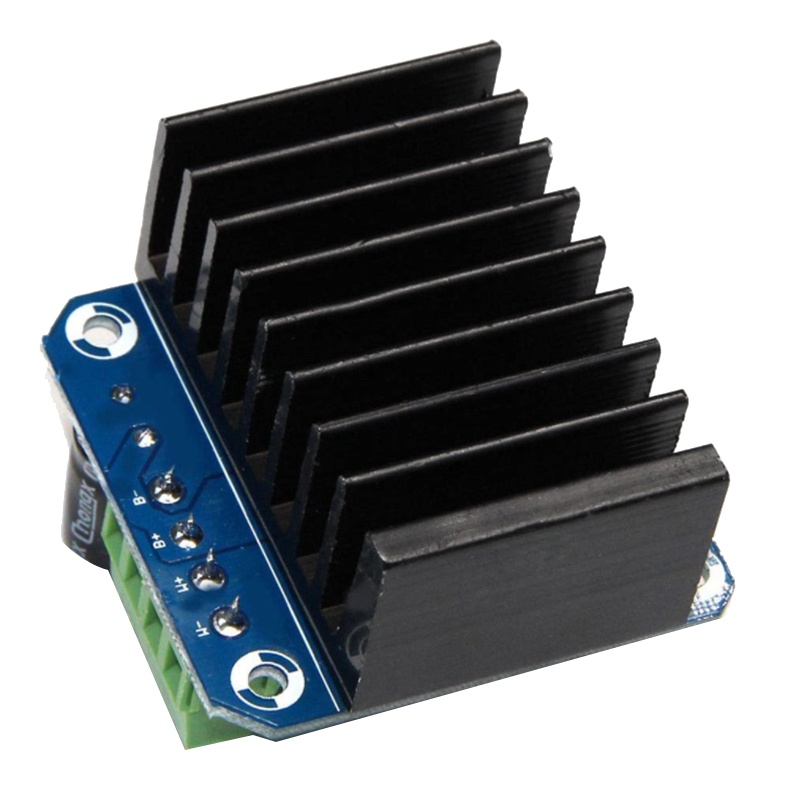

Hình ảnh sản phẩm
