Giới thiệu Động cơ quạt không chổi than Nhật Bản (Nidec) DC 12V ~ 18V (kéo xem lưu ý trước khi đặt hàng)
+++Lưu ý: - Không được đấu nối nhầm cực dương và cực âm, dây đỏ nối vào cực dương, dây đen nối cực âm => nếu đấu ngược cực sẽ làm hỏng bo mạch (xem video hướng dẫn đấu nối của shop) - Điện áp tối đa không được vượt quá DC 18V. Nếu vượt quá động cơ không thể khởi động.

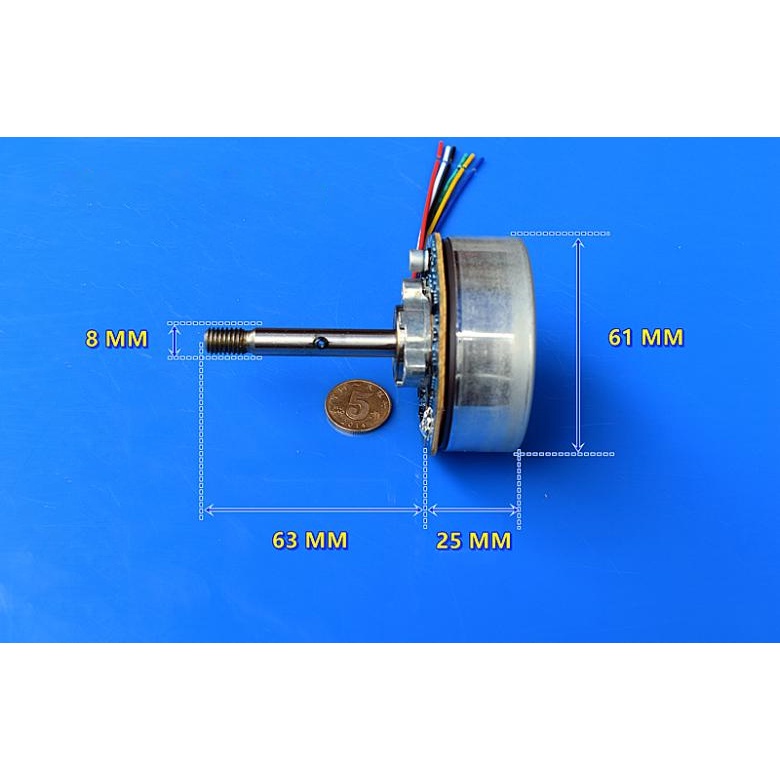

*Thông số kỹ thuật: - Đường kính động cơ: 61 mm - Độ dày động cơ: khoảng 25 mm - Đường kính trục động cơ: 8 mm - Chiều dài trục đầu ra: 63 mm - Trọng lượng: 280 gram - Dây nối: 6P (có gửi kèm theo động cơ) - Chiều dài cáp: khoảng 100 mm - Động cơ quay theo chiều kim đồng hồ (khi nhìn thẳng vào bảng mạch)
*Hướng dẫn sử dụng: - Phương pháp đi dây đơn giản nhất - Sử dụng nguồn DC 12V ~ 18V: Cực dương: Dây đỏ + Dây vàng Cực âm: Dây đen
- Nếu bạn cần điều chỉnh tốc độ PWM, phương pháp đấu dây như sau: Dây đỏ: cực dương nguồn điện DC 12V ~ 18V Dây đen: GND (cực âm của nguồn điện + cực âm của tín hiệu PWM) Dây vàng: Tín hiệu PWM, điều chỉnh tốc độ chu kỳ (30% - 90%) - Sau đây là thông số đo tốc độ của động cơ: (tần số là 1000HZ) 30% 420 vòng / phút 40% 560 vòng / phút 50% 690 vòng / phút 60% 815 vòng / phút 70% 930 vòng / phút 80% 1040 vòng / phút 90% 1100 vòng / phút
