Đồng hồ đo điện áp DIYMORE M520 DC 5-30V 10A chuyên dụng chất lượng cao

Giới thiệu Đồng hồ đo điện áp DIYMORE M520 DC 5-30V 10A chuyên dụng chất lượng cao

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày



Đặc trưng

1: Sản phẩm này có bằng sáng chế vẻ ngoài

2: Có điện áp và hiển thị nguồn điện hiện tại

3: Hiệu suất ổn định

4: Sử dụng đơn giản

5: Hình thức nhỏ M520 là một dụng cụ đo dòng điện và công suất. Sản phẩm chỉ có thể đo và hiển thị điện áp, dòng điện và công suất của mạch khi kiểm tra. Mức hiển thị có thể được điều chỉnh tốt thông qua một điện trở có thể điều chỉnh. Điện áp thực tế và dòng điện của vòng lặp không có hiệu ứng.

Không hoạt động với điện áp cao trên 20V trong quá trình sử dụng, nếu không sẽ dễ dàng gây hư hỏng quá áp cho sản phẩm.

Phạm vi 10A đi kèm với điện trở shunt, và sẽ có một mạch ngắn ở cuối thử nghiệm của phép đo dòng điện trực tiếp. Miễn là đồng hồ được kết nối nối tiếp với tải theo sơ đồ đấu dây.

Chỉ có dải 10A, không có dải 50A và 100A.

Điện áp hoạt động của thiết bị được đề xuất là DC 5~30V và 5~12V.

Dây màu đỏ mỏng là cực dương của nguồn điện làm việc, và dây đen mỏng là cực âm của nguồn điện hoạt động, thuộc loại mặt đất có cùng dây đen dày; Điện áp giới hạn kết nối với dây mỏng màu đỏ và đen không được vượt quá 24V và nguồn điện 12V được đề xuất.

Phạm vi đo

Dải đo điện áp là 0~100V, chế độ hiển thị dưới 10V là 0,0V, điện áp bắt đầu từ 0,1V, dải sai số là ± 1V, dải đo dòng điện là 0~10A, dòng điện bắt đầu từ 0,03A và Lỗi bắt đầu từ ± 3%

Điện trở shunt

Điện trở shunt trên bo mạch, không cần shunt bên ngoài, chỉ cần sử dụng trực tiếp theo sơ đồ dây điện

Điện trở shunt được kết nối song song với dây kiểm tra dòng điện và kiểm tra không tải sẽ gây báo động ngắn mạch. Khi sử dụng, kết nối đường màu đỏ dày với cực âm của tải theo sơ đồ đấu dây để sử dụng bình thường.

Chì tiêu chuẩn

Dây XH-2,54-3P đỏ, đen và vàng (tổng chiều dài dây mỏng: 155mm)

Dây màu đỏ mỏng: Cực dương của nguồn điện hoạt động, không thể kết nối với nguồn điện trên 30V

Dây đen mỏng: Cực âm của nguồn điện làm việc, dây dày màu đen ở vị trí xây dựng, không cần kết nối khi chia sẻ nguồn điện

Dây màu vàng mỏng: kiểm tra điện áp, kết nối với cực dương của nguồn điện mạch thử nghiệm VH-3,96-2P dây đỏ và đen (tổng chiều dài dây dày: Dây thử nghiệm dòng điện 165mm)

Dây màu đỏ dày: Cực dương của bài kiểm tra dòng điện, được kết nối với cực âm của tải.

Dây đen dày: Âm thử nghiệm dòng điện, kết nối với nguồn điện âm, kết nối trước và sau đó ngắt kết nối khi ngắt kết nối Màn hình điện áp tinh chỉnh

Màn hình điều chỉnh tốt, không phải là điều chỉnh lớn, điều chỉnh là điện áp hiển thị, nhưng điện áp thực tế không thể được điều chỉnh!

Xem điện trở điều chỉnh tròn của V-ADJ, tìm một tuốc nơ vít lưỡi phẳng và vặn!Dòng không tải không trở lại bằng không

Nguồn điện thời gian thực sẽ thay thế với danh sách hiện tại (khoảng 10 giây luân phiên)



1 * Đồng hồ đo điện dòng điện điện áp

1 * cáp nguồn

1 * Dòng tải

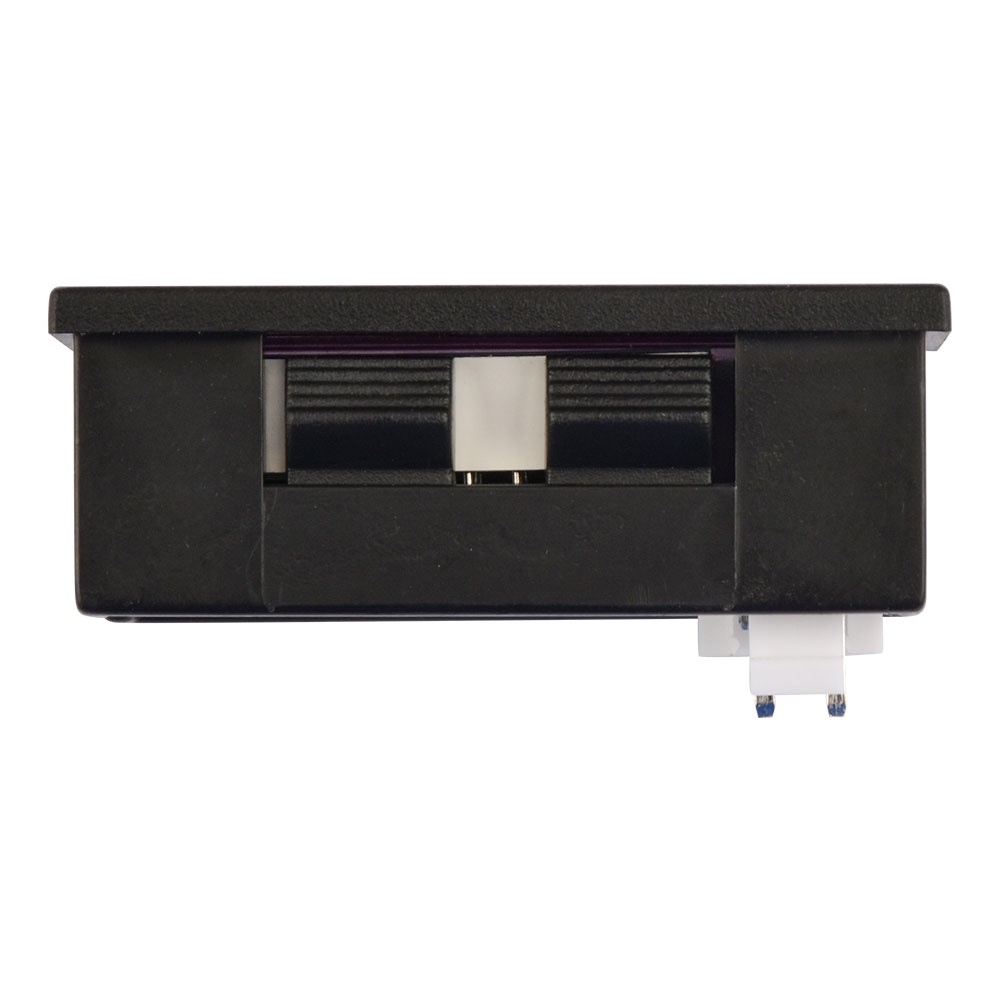

Hình ảnh sản phẩm
