Giới thiệu Đồng Hồ Đo Điện Áp Mini 0.28 Inch Dc 0-100v 3 Dây
TÍNH NĂNG SẢN PHẨM - Module đo dòng điện, điện áp DC được sử dụng để đo và hiển thị điện áp, tải DC tối đa 100VDC. - Sản phẩm chuyên dùng để đo dòng điện - điện áp một chiều trong các thiết bị điện tử cũng như trong thí nghiệm, DIY, trong các bộ nguồn, mạch sạc,... - Sản phẩm có kích thước rất nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp. - Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.
THÔNG SỐ KĨ THUẬT - Sản phẩm gồm: Module + Dây kết nối - Dải đo vôn: 0 - 100VDC - Nguồn nuôi: 4 - 30VDC - Độ phân giải Volt: 0.1V - Dòng tiêu thụ: < 20mA - Tốc độ lấy mẫu: >= 300ms - Sai số: 1% - Loại màn hình hiển thị: LED 7 đoạn màu đỏ 0.36 inch - Nhiệt độ hoạt động: -15 ~ 70 độ C - Độ ẩm hoạt động: không ngưng tụ: 10 - 80%
HƯỚNG DẪN ĐẤU NỐI Bước 1: - Cấp nguồn nuôi Module với điện áp từ 4 - 30VDC vào 2 vị trí như hình vẽ dưới + Cực dương đầu vào kết nối với dây màu đỏ + Cực âm đầu vào kết nối với dây màu đen Bước 2: - Kết nối đầu ra đo điện áp DC từ 0 -100VDC + Dây vàng kết nối với cực dương của điện áp cần đo + Dây đen kết nối với cực âm điện áp cần đo (Xem ở phần hình ảnh)

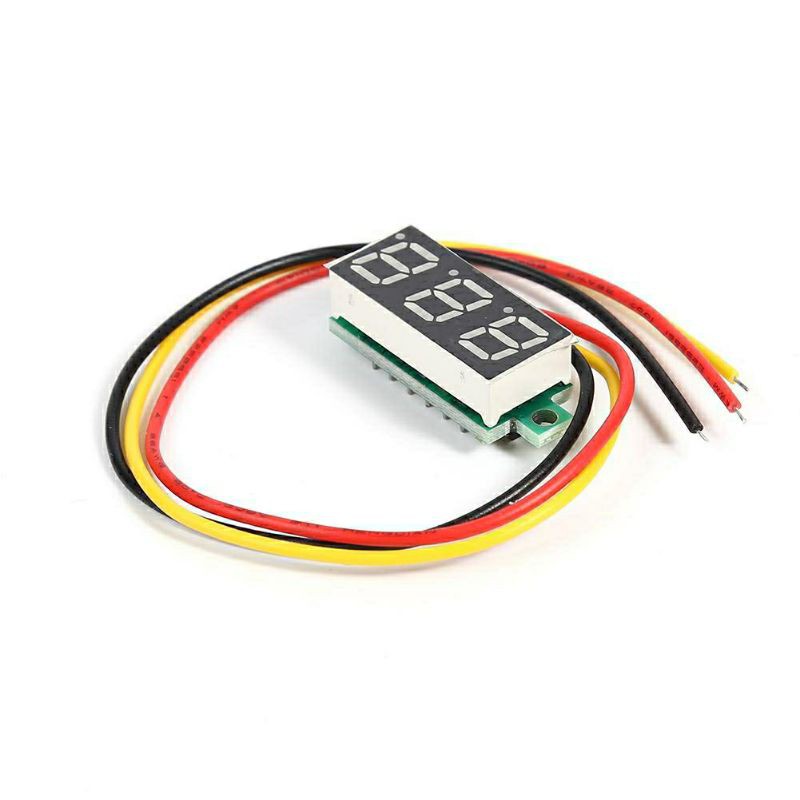

Hình ảnh sản phẩm
