Giới thiệu Đồng Hồ Led - Vôn kế điện tử 100V/10A 100V/100A - Vôn kế DC đo dòng và áp
Đồng Hồ Led - Vôn kế điện tử 100V/10A 100V/100A - Vôn kế DC đo dòng và áp– Module nhỏ gọn đo được các dải dòng và áp rộng! Thích hợp gắn vào các khu vực cần đo điện áp và dòng khác nhau.
– Module hiển thị bằng màn hình LED đẹp, không loá, chói mắt, có các màu hiển thị khác nhau ( Đỏ- Xanh).
Thông số kĩ thuật:
- Nguồn cấp (nuôi led đồng hồ) : 5 - 30V
- Điện áp đo : 0-100V
- Dòng điện đo : 0 - 10A / 0~100A (với loại 100A sẽ dùng kèm trở Shunt )
- Sai số đo điện áp : ± 0.1%
- Sai số đo dòng : ± 1%
- Led hiển thị : 0,28 inch x2 dòng
- Màu hiển thị : Đỏ + đỏ hoặc Đỏ + xanh (tùy lựa chọn khi mua hàng)

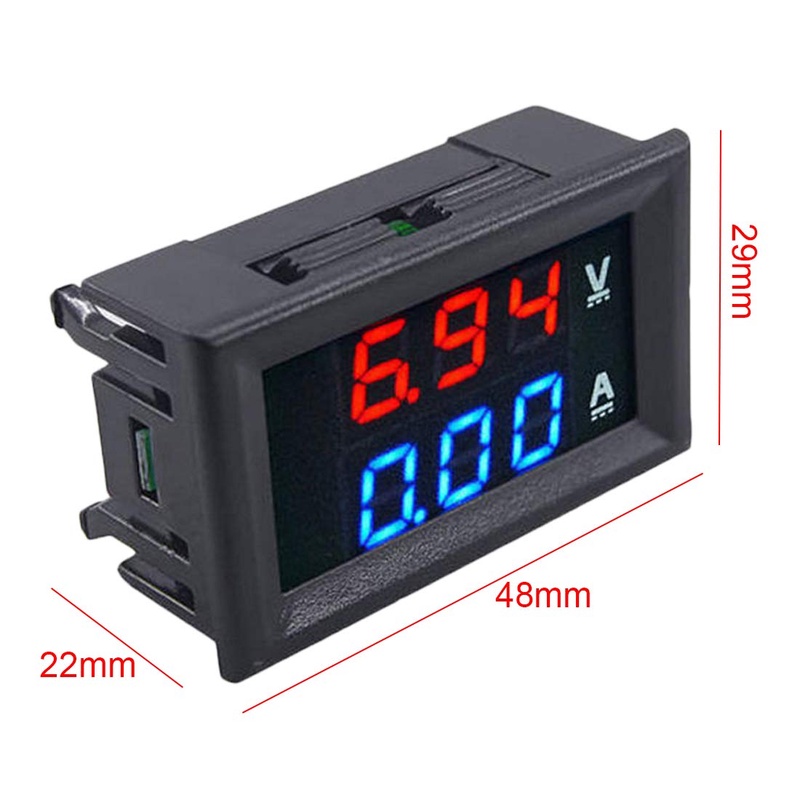

- Kích thước : 48 x 29 x 22 mm
- Nhiệt độ hoạt động : 55℃~ 65℃
- Có biến trở điều chỉnh sai số volt

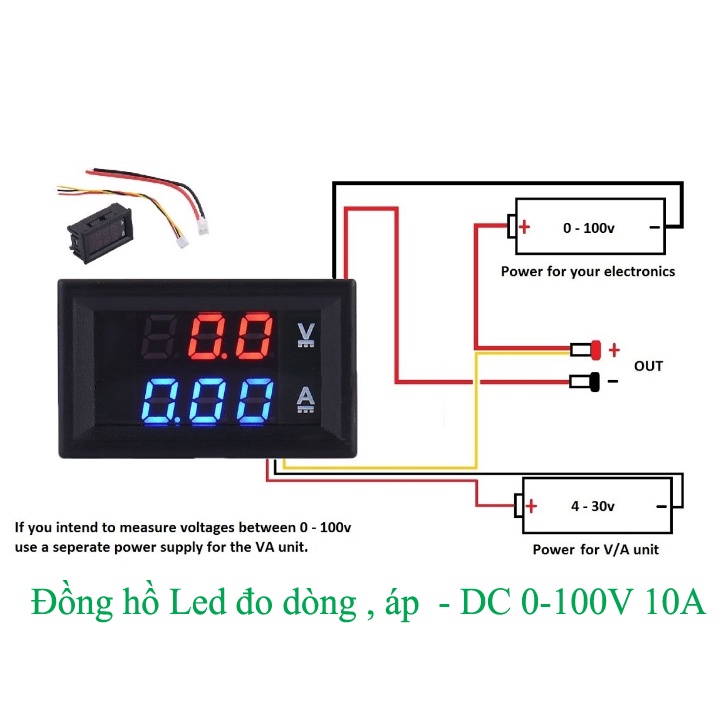

Hướng Dẫn:
+ Hai dây to màu đỏ sử dụng để đo dòng điện. 3 dây nhỏ được sử dụng để đo điện áp.
+ Trong đó, 2 dây đen(nhỏ) và đỏ(nhỏ) được nối với âm và dương nguồn. Để đo được điện áp thì dùng dây vàng và dây đen. Tức là đo áp giữa dây vàng và dây đen.
+ Để đo được dòng điện thì cần phải có 1 tải tiêu thụ ( không có tải dòng =0). Sau khi cấp nguồn cho đồng hồ đo: dùng 1 dây âm nguồn của thiết bị nối với dây to màu đỏ và dây còn lại của thiết bị dùng nối với dương nguồn điện.
+ Dây đen to còn lại của đồng hồ do phải nối với âm nguồn.
+ Trong trường hợp muốn đo dòng của 1 thiết bị bất kỳ, chúng ta chỉ cần sử dụng 2 dây đen và đỏ to để mắc nối tiếp với thiết bị đó
+ Nếu chỉ dùng để kiểm tra điện áp, thì Q/K chỉ cần gắn dây 3pin, chập chung dây (đỏ và vàng) là +, dây đen là -
Ứng dụng
- Hiển thị kết quả đo thông số điện áp và dòng điện thiết bị. Đồng hồ Led đo dòng , áp
* Cấp nguồn DC trong phạm vi cho phép

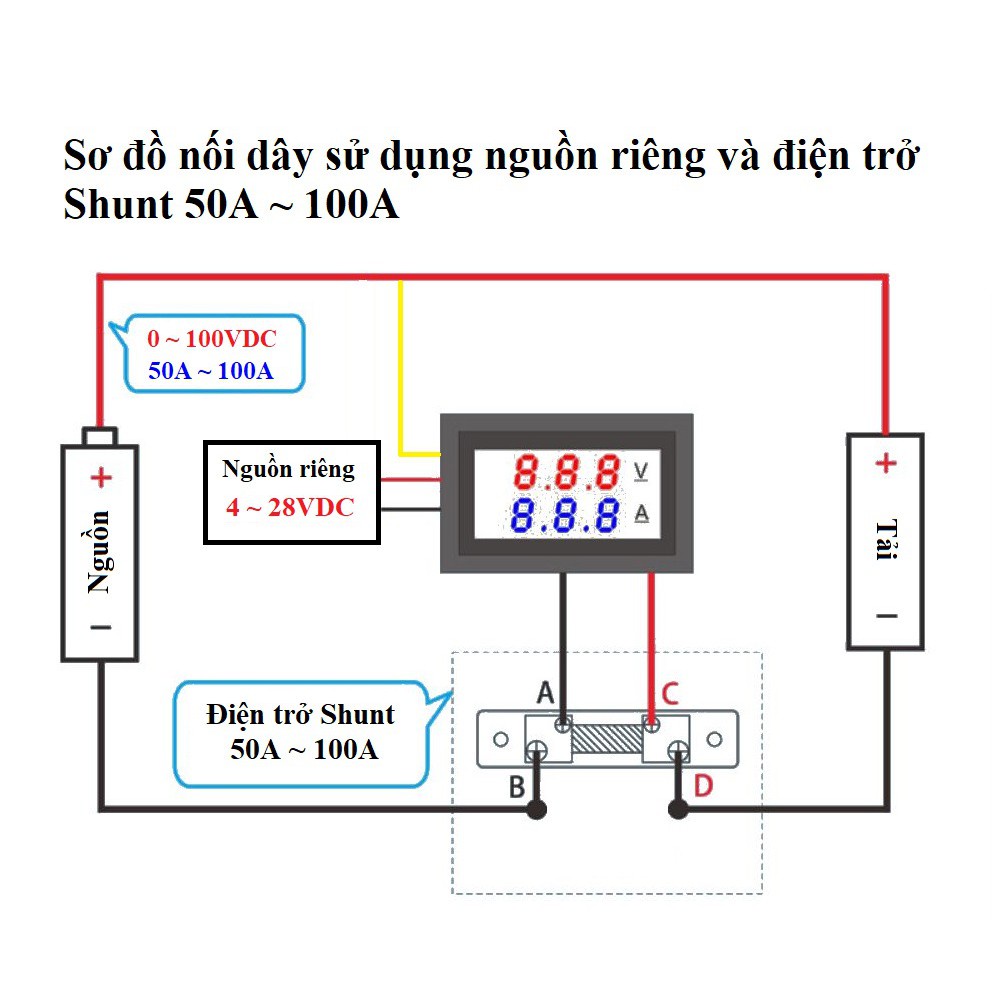

* Vui lòng tham khảo sơ đồ đấu nối từ shop hoặc Google
* Màu dây và linh kiện trên mạch có thể khác nhau tùy đợt hàng
-----------------------------------------------------------------------------------------

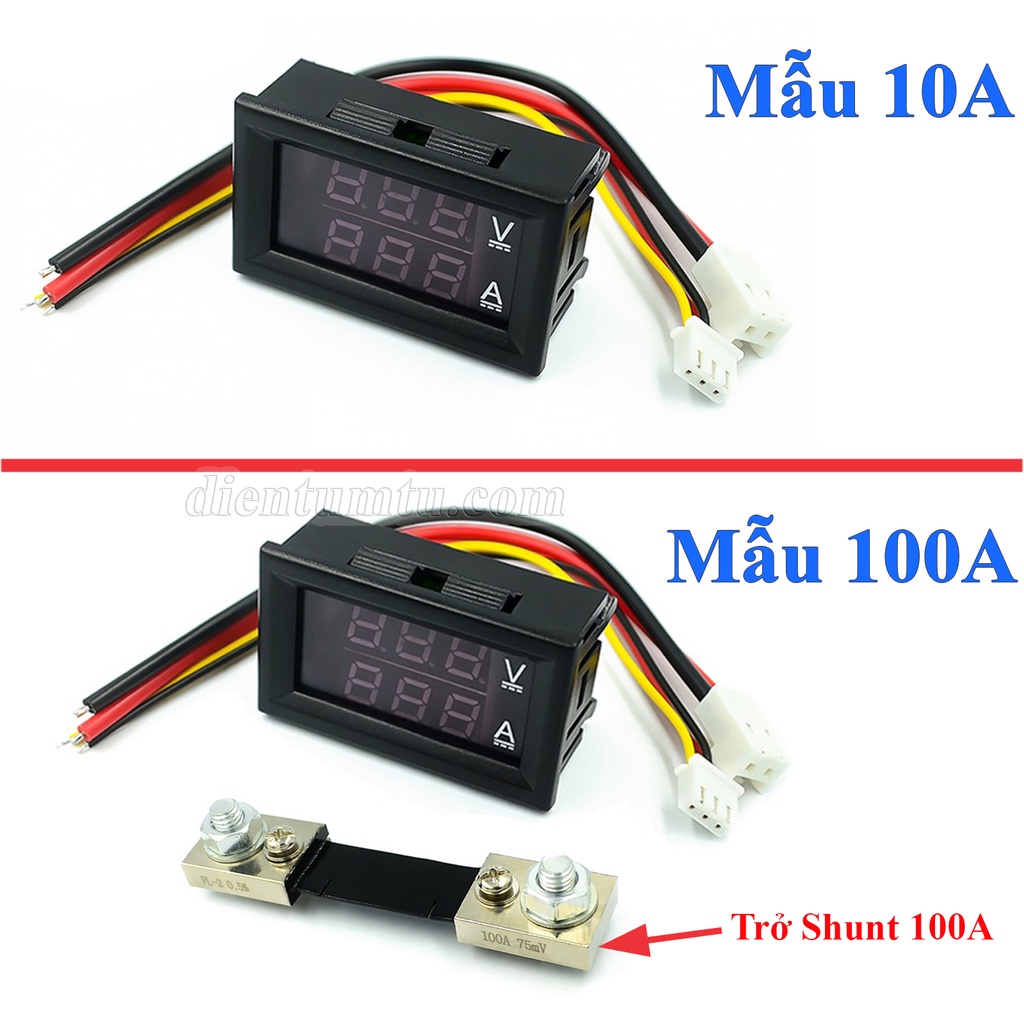

* Đóng gói:
+ Loại 10A: đồng hồ, kèm 2 dây dẫn

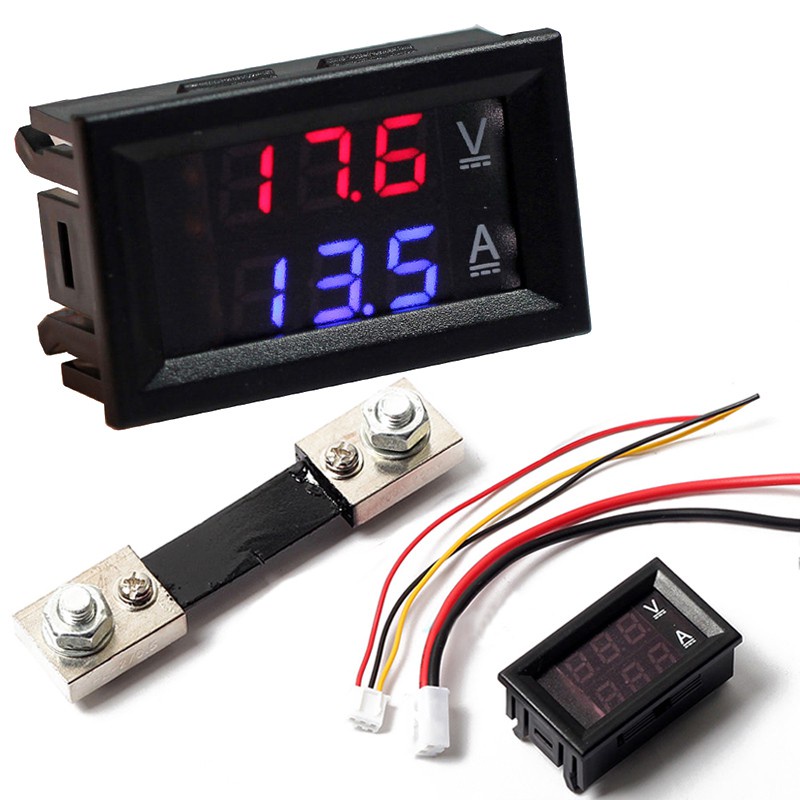

+ Loại 100A: đồng hồ, kèm 2 dây dẫn & trở Shunt 100A
----------------------------------------------------------------------------------------
