DS3231 AT24C32 Mô-đun đồng hồ chính xác IIC DS3231SN cho Mô-đun bộ nhớ Arduino

Giới thiệu DS3231 AT24C32 Mô-đun đồng hồ chính xác IIC DS3231SN cho Mô-đun bộ nhớ Arduino

DS3231 là đồng hồ thời gian thực I2C (RTC) giá rẻ, cực kỳ chính xác, tích hợp bộ dao động tinh thể bù nhiệt độ (TCXO) và tinh thể. Thiết bị kết hợp đầu vào pin, ngắt nguồn điện chính và duy trì thời gian hiện hành chính xác. Bộ dao động tích hợp cải thiện độ chính xác lâu dài của thiết bị và giảm số lượng các thành phần của dây chuyền sản xuất. DS3231 có sẵn ở các dải nhiệt độ thương mại và công nghiệp, sử dụng gói SO 300mil 16 chân.

RTC duy trì thông tin giây, phút, giờ, ngày, tháng, tháng và năm. Dưới 31 ngày của tháng, ngày kết thúc sẽ được tự động điều chỉnh, bao gồm cả các điều chỉnh cho năm nhuận. Đồng hồ hoạt động ở chỉ báo 24 giờ hoặc dải tần / AM / PM của định dạng 12 giờ. Cung cấp hai đồng hồ báo thức có thể định cấu hình và một lịch có thể được đặt thành đầu ra sóng vuông. Địa chỉ và dữ liệu được truyền nối tiếp thông qua một bus hai chiều I2C.

Mạch so sánh và tham chiếu điện áp bù nhiệt độ chính xác giám sát trạng thái của VCC để phát hiện lỗi nguồn, cung cấp đầu ra đặt lại và nếu cần, tự động chuyển sang nguồn điện dự phòng. Ngoài ra, chân / RST được giám sát khi tạo thiết lập lại μP theo cách thủ công.

Tiết kiệm thời gian và bổ sung độ chính xác cao, DS3231 còn có một số tính năng khác giúp mở rộng hệ thống lưu trữ các tính năng bổ sung và một loạt các tùy chọn. Thiết bị tích hợp một cảm biến nhiệt độ kỹ thuật số rất chính xác, thông qua giao diện I2C * để truy cập (cùng lúc). Độ chính xác của cảm biến nhiệt độ này là ± 3. Mạch điều khiển nguồn điện trên chip có thể tự động phát hiện và quản lý nguồn điện chính và nguồn dự phòng (tức là pin điện áp thấp) để chuyển đổi giữa nguồn điện. Nếu mất điện chính, thiết bị có thể tiếp tục cung cấp thời gian và nhiệt độ chính xác, hiệu suất không bị ảnh hưởng. Khi nguồn điện chính trở lại giá trị điện áp hoặc điện áp trở lại trong phạm vi cho phép, chức năng đặt lại trên chip có thể được sử dụng để khởi động lại bộ vi xử lý hệ thống.

Kích thước: 38mm (chiều dài) * 22mm (W) * 14mm (chiều cao)
Điện áp hoạt động: 3,3 - 5 .5 V
Chip đồng hồ: chip đồng hồ độ chính xác cao DS3231
Độ chính xác của đồng hồ: phạm vi 0-40, độ chính xác 2ppm, sai số khoảng 1 phút
Lịch đồng hồ báo thức có hai
Đầu ra sóng vuông có thể lập trình
Thời gian thực tạo đồng hồ thời gian thực giây, phút, giờ, ngày, tháng, tháng và năm thời gian và cung cấp giá trị cho đến năm 2100 năm nhuận
Cảm biến nhiệt độ chip đi kèm với độ chính xác ± 3
Chip nhớ: AT24C32 (dung lượng lưu trữ 32K)
Giao diện bus IIC, tốc độ truyền tối đa 400KHz (điện áp làm việc 5V)
Có thể được xếp tầng với thiết bị IIC khác, địa chỉ 24C32 có thể được rút ngắn A0 / A1 / A2 sửa đổi địa chỉ mặc định là 0x57
Với pin sạc CR2032, để đảm bảo hệ thống sau khi mất điện, đồng hồ chuyển động tự nhiên bình thường

Hướng dẫn đấu dây (ví dụ: cho Arduino una r3):
SCL → A5
SDA → A4
VCC → 5V
GND → GND

Đóng gói:
1 x Mô-đun IIC DS3231 AT24C32

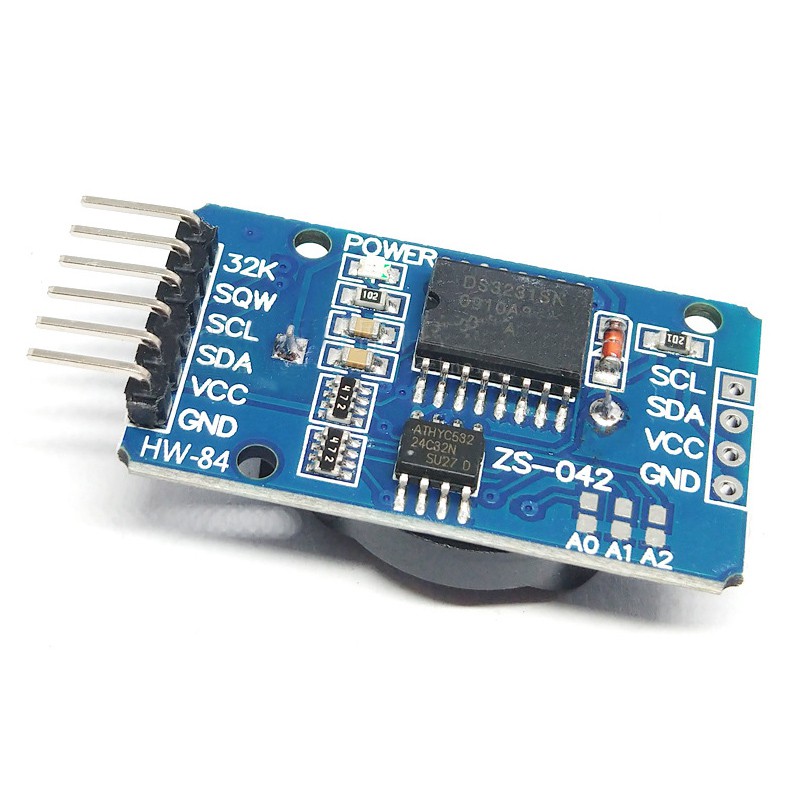

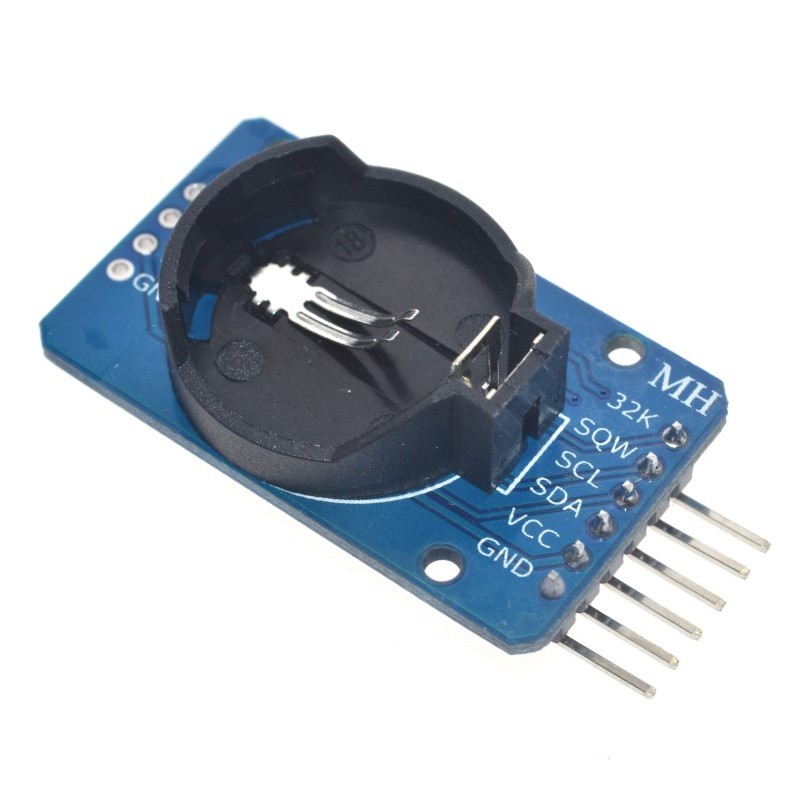

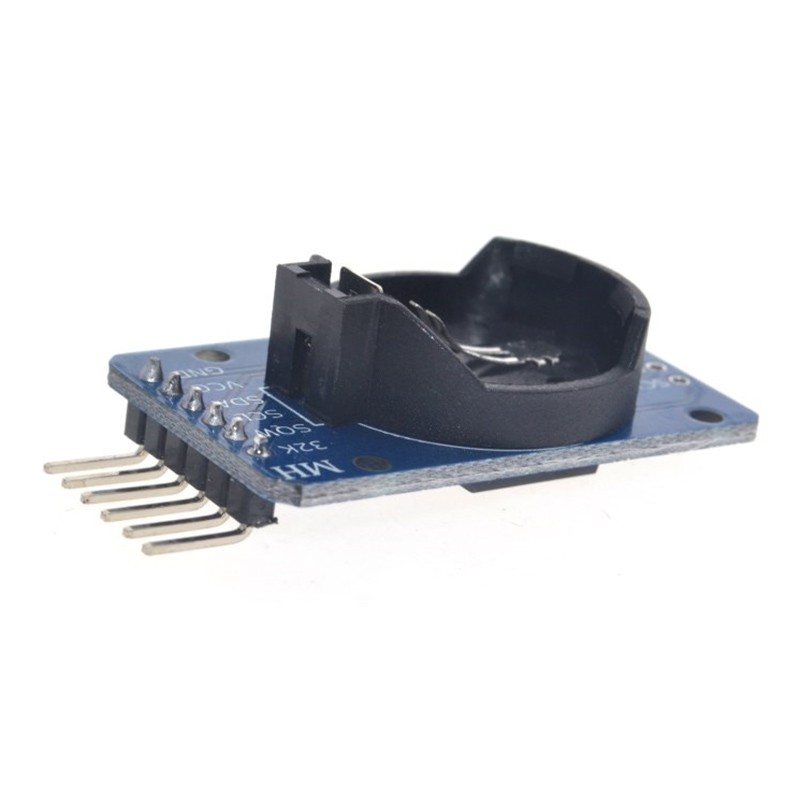

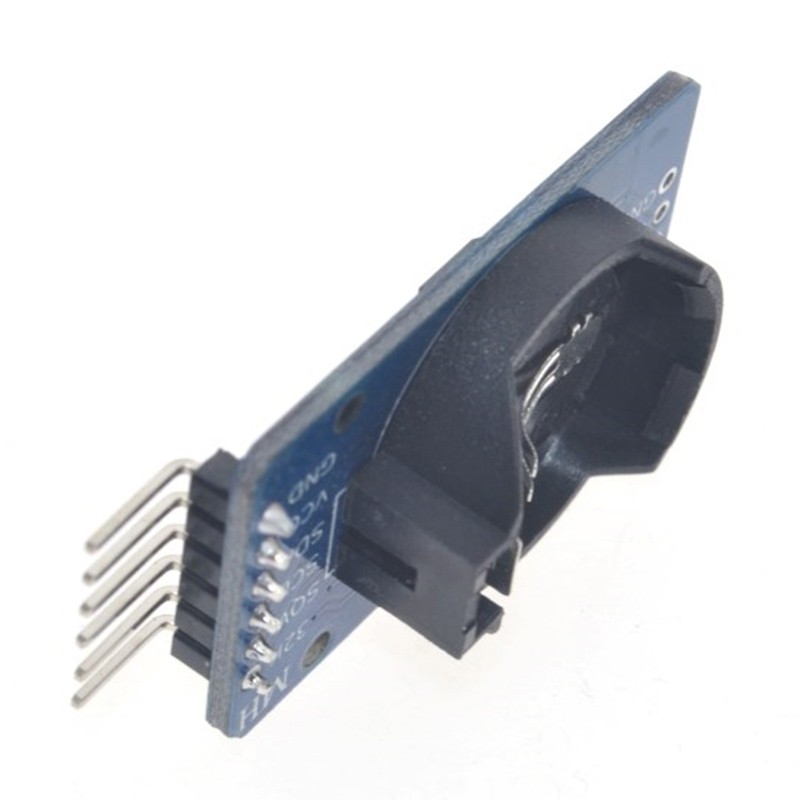

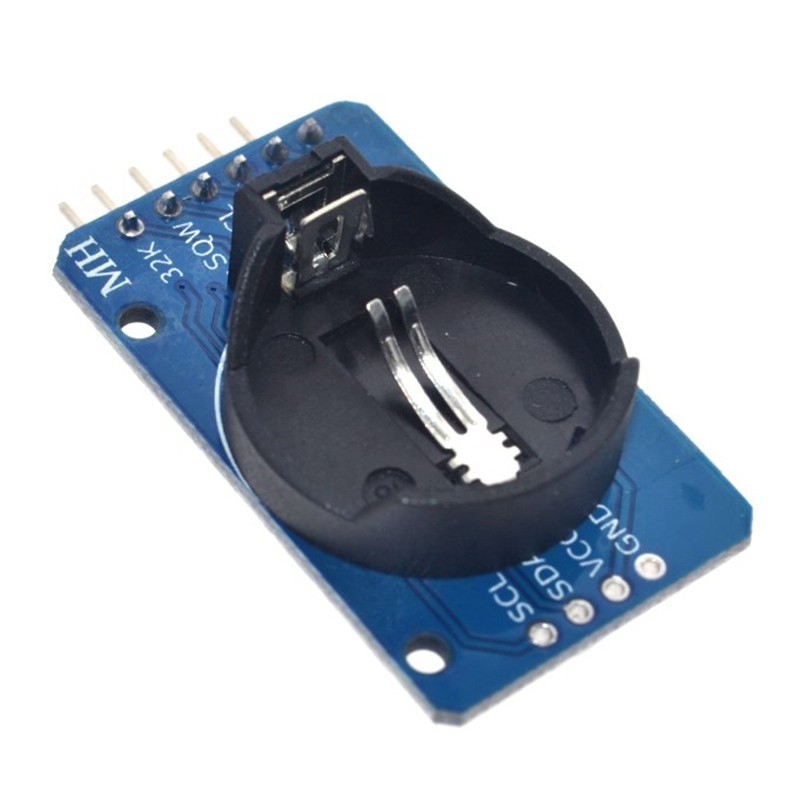

Hình ảnh sản phẩm
