Bộ Dụng Cụ Kiểm Tra Dung Lượng Pin Lithium LM3914 3.7V

Giới thiệu Bộ Dụng Cụ Kiểm Tra Dung Lượng Pin Lithium LM3914 3.7V

Bộ dụng cụ tự làm Đèn chỉ báo công suất Lithium LM3914 3.7V Bộ kiểm tra mô-đun LED Displa
Đặc điểm:
Đây là một bộ dụng cụ tự làm, cần người mua để lắp ráp nó.
Màn hình nguồn là lấy một số điện áp, thực hiện các mô phỏng hiển thị tỷ lệ phần trăm của các phân đoạn, chẳng hạn như lithium 3.7V, lấy điện áp thấp hơn 3V, giới hạn trên 4,2V, 4,2-3 = 1,2V, chênh lệch điện áp giữa Giới hạn thấp hơn 1,2V, là nguồn Analog lên
Lm3914 có thể phát hiện chính xác điện áp tương tự và 10 màn hình LED, màn hình LED chế độ chấm LED được thắp sáng 10 một hoặc trong một mẫu sọc LED riêng lẻ
Mô tả màn hình: Hiển thị điện áp giữa giới hạn dưới 10 tệp cho thấy các đại diện của mỗi đèn màn hình sạc 10%, thay mặt 10 đèn hiển thị sạc 0% - phạm vi; bạn cũng có thể thay đổi Màn hình đơn ánh sáng, chỉ được hiển thị ánh sáng, nhiều công suất hơn, công suất một ánh sáng 4mA, tất cả sáng 42mA

Nhiều điều chỉnh hiển thị dải điện áp cao và thấp:
1. Lithium:
Sau khi hoàn thành điện áp xả lithium duy nhất là 3V, khi được sạc đầy 4.2V;
1s tương ứng với 3V (ánh sáng đầu tiên) đến 4,2V (ánh sáng mười hai);
2s tương ứng với 6V (ánh sáng đầu tiên) đến 8,4V (đèn cường độ);
3s tương ứng với 9V (ánh sáng đầu tiên) đến 12,6V (đèn chuyên dụng);
4s tương ứng với 12V (ánh sáng đầu tiên) đến 16,8V (đèn răng);
Điện áp loạt khác và như vậy.
2. Pin axit chì
Axit chì 6V hoặc 12V nói chung:
6v tương ứng với 4.8V (ánh sáng đỏ đầu tiên) đến 6,75V (đèn cường độ);
12v tương ứng với 9,6V (ánh sáng đỏ đầu tiên) đến 13,5V (đèn cường độ);
Mô-đun theo thiết kế phạm vi xả tiêu chuẩn ở trên, có thể phản ánh chính xác, để người dùng có thể dễ dàng quan sát tình trạng của.

Điều chỉnh các phương pháp sau:
Thiết bị cần thiết: một nguồn điện có thể điều chỉnh, độ chính xác chính xác của quyết định về hiển thị bảng điều khiển. Xem tuốc nơ vít từ.
Cho Case trong một lithium 3.7V duy nhất, 3V ít tốn điện năng hơn, 4.2V cho toàn bộ công suất cao cấp.
1, điện áp cung cấp điện có thể điều chỉnh cho màn hình điện áp mong muốn cao 4.2v, kết nối bảng này, lần này có hai kết quả: một kết quả không sáng, một sáng hoặc nhẹ một vài. Điều này cho đĩa điều chỉnh chậm 503 (50k) cho đến khi dải LED sáng toàn bộ. Một số ánh sáng không chiếu sáng hoặc ngược chiều kim đồng hồ để điều chỉnh, khi ánh sáng đầy đủ theo chiều kim đồng hồ.
2, điện áp cung cấp điện có thể điều chỉnh đến đầu thấp của 3V mong muốn. Bảng điều chỉnh 502 (5K) chiết áp chỉ để thắp sáng đèn LED, không sáng theo chiều kim đồng hồ, một số hoặc tất cả các ánh sáng ngược chiều kim đồng hồ sáng.
3, kiên nhẫn lặp lại bước đầu tiên hai. Thông thường 2 lần để điều chỉnh theo phạm vi hiển thị mong muốn.

Chế độ hiển thị a / P: công tắc chế độ mạng lưới độ sáng đầy đủ / đơn đèn, mặc định là mô hình tuyến tính, bảng đặt bên cạnh bàn chuyển đổi, ngay cả khi có miếng hàn có thể được chuyển thành tuyến tính đầy đủ Chế độ, không hàn là điểm giống như màn hình đơn ánh sáng

Ghi chú:
Để điều chỉnh vol của họ

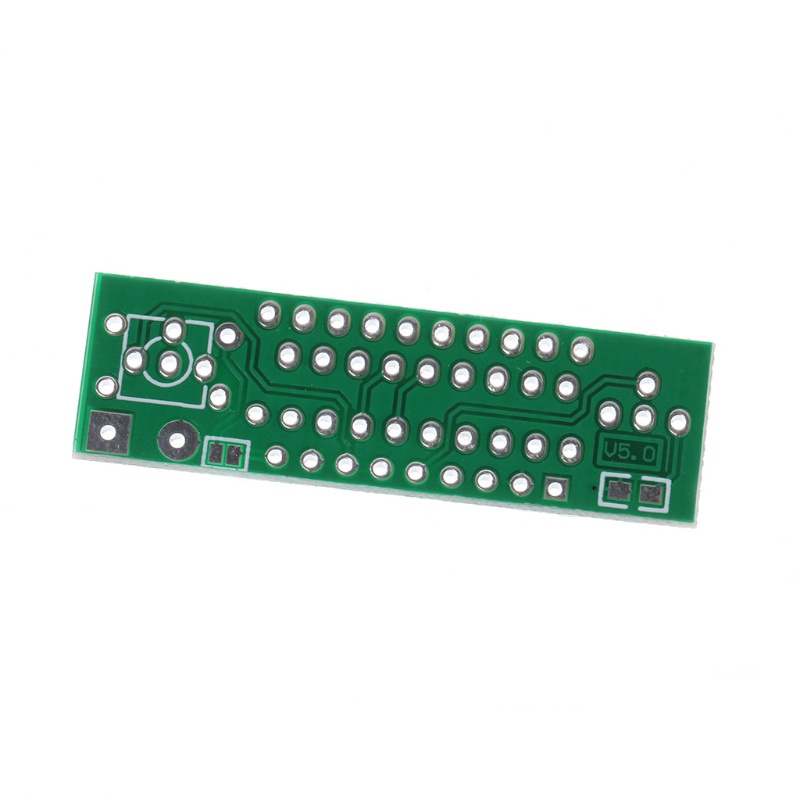

Hình ảnh sản phẩm
