Bộ Dụng Cụ Máy Phát Hiện Dao Động Kỹ Thuật Số Dso138 Diy Kèm Hộp Đựng Acrylic

Giới thiệu Bộ Dụng Cụ Máy Phát Hiện Dao Động Kỹ Thuật Số Dso138 Diy Kèm Hộp Đựng Acrylic

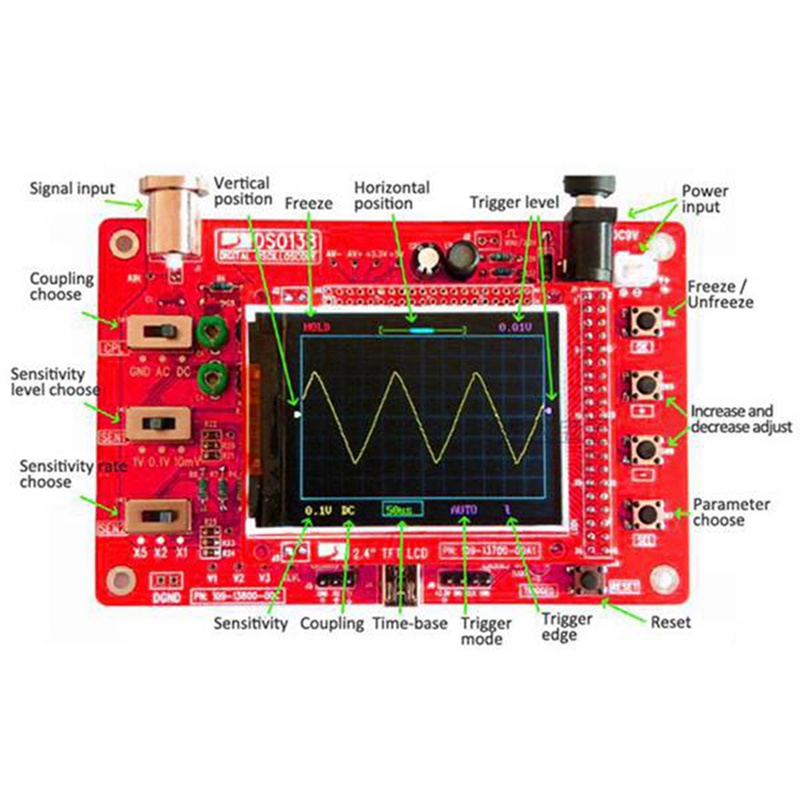

Bộ DSO FNIRSI-138: Bộ này sử dụng bộ vi xử lý ARM Cortex-M3 (STM32F103C8) và bao gồm màn hình hiển thị TFT màu 2,4 inch, có thể được sử dụng như bảng phát triển thử nghiệm ARM. Có thể phát triển thứ cấp trên cơ sở bộ này, cho Ví dụ, nó có thể được thay đổi thành Millivoltmeter, máy ghi âm dữ liệu.
Độ dịch chuyển dọc có thể điều chỉnh và có hướng dẫn. Với các es tự động, thông thường và một bức ảnh, dễ dàng ghi lại dạng sóng thời điểm.
Kích hoạt cạnh tăng hoặc rơi có thể hấp thụ được. Dạng sóng kích hoạt trước đó (độ trễ âm).Có thể đóng băng bất kỳ lúc nào hiển thị dạng sóng (Chức năng HOLD).

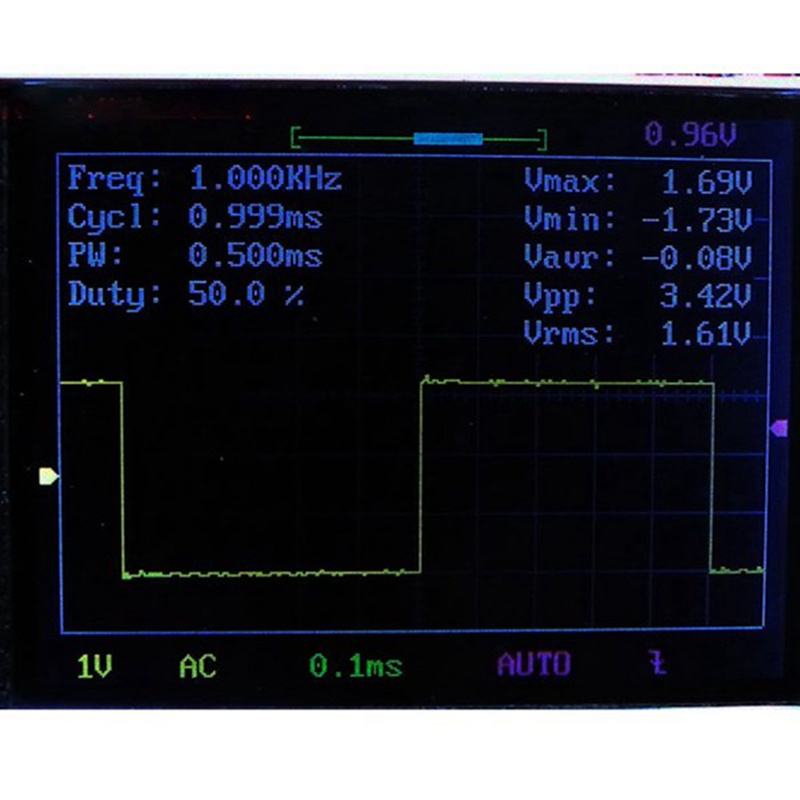

Đi kèm nguồn tín hiệu kiểm tra sóng vuông 1Hz / 3,3V. Với màn hình kỹ thuật số dạng sóng, bao gồm tần số, chu kỳ, chiều rộng xung, tỷ lệ nhiệm vụ, TỐI ĐA.Min./ Avg./ Bí quyết / Giá trị ảo / ảo.
Chức năng lưu trữ dạng sóng: sẽ không bị mất dạng sóng sau khi tắt nguồn.

Phát hiện ngắn mạch và mạch mở: có thể giúp người dùng tìm ra lỗi hàn.
Chức năng nhận dạng bộ điều khiển TFT.
Smd đã được hàn, phù hợp hơn cho người mới bắt đầu điện tử.
Thông tin chi tiết:
Tốc độ lấy mẫu thời gian thực tối đa: 1 triệu
Độ chính xác: 12Bit
Độ sâu bộ đệm lấy mẫu: 1024 byte
Băng thông tương tự: 0-200KHz
Độ nhạy dọc: 10mV / Div - 5V / Div (1-2-5 cách liên tục)
Trở kháng đầu vào: 1M
Điện áp đầu vào tối đa: 50Vpp (1: 1 đầu dò), 400Vpp (10: 1 đầu dò)
Khớp nối es: DC / AC / GND
Phạm vi cơ sở thời gian ngang: 10μs / Div - 50s / Div (1-2-5 cách liên tục)
Điện áp cung cấp: DC 9V
Màu sắc: Đỏ + đen
Chất liệu: PCB + nhựa

Gói hàng bao gồm:
1 * Bộ máy hiện sóng kỹ thuật số tự làm DS138
1 * Đầu dò
1 * Hướng dẫn sử dụng tiếng Anh Chỉ có nội dung gói ở trên, các sản phẩm khác không được bao gồm.
Lưu ý: Ánh sáng chụp và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong hình hơi khác so với hàng thật. Sai số cho phép đo là +/- 1-3cm.

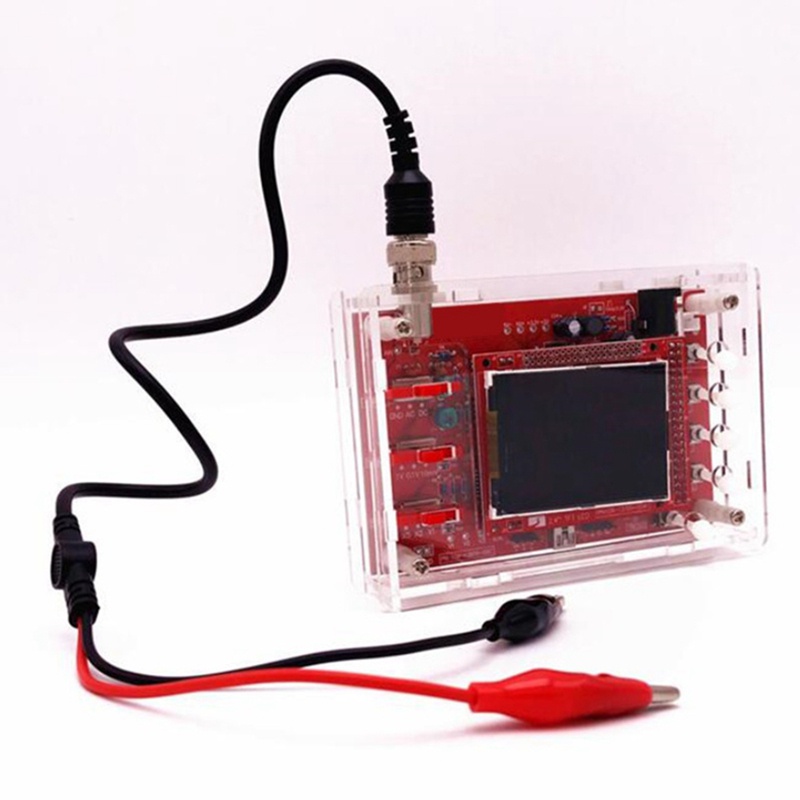

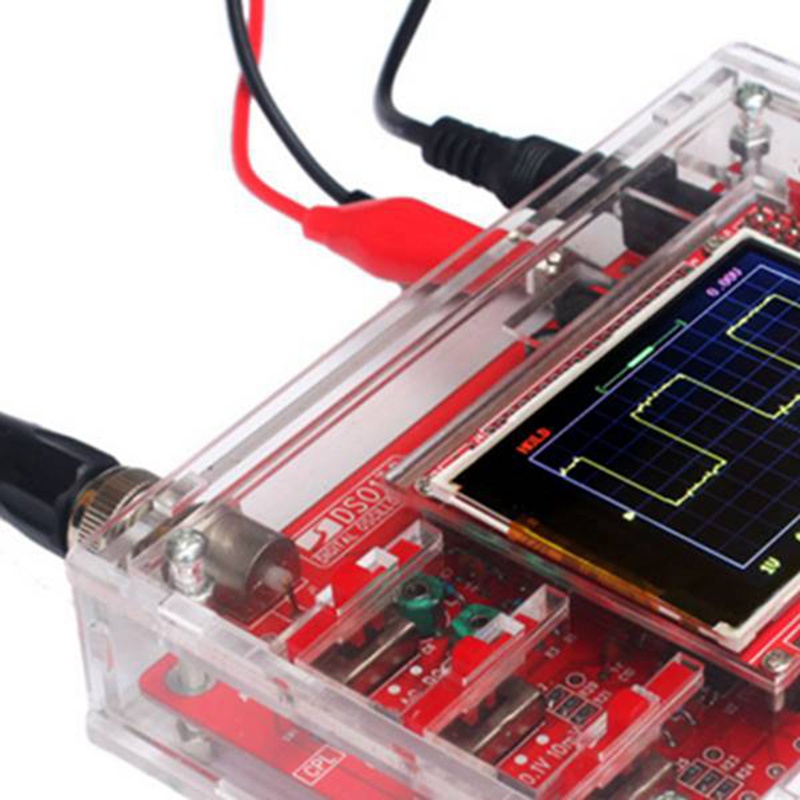

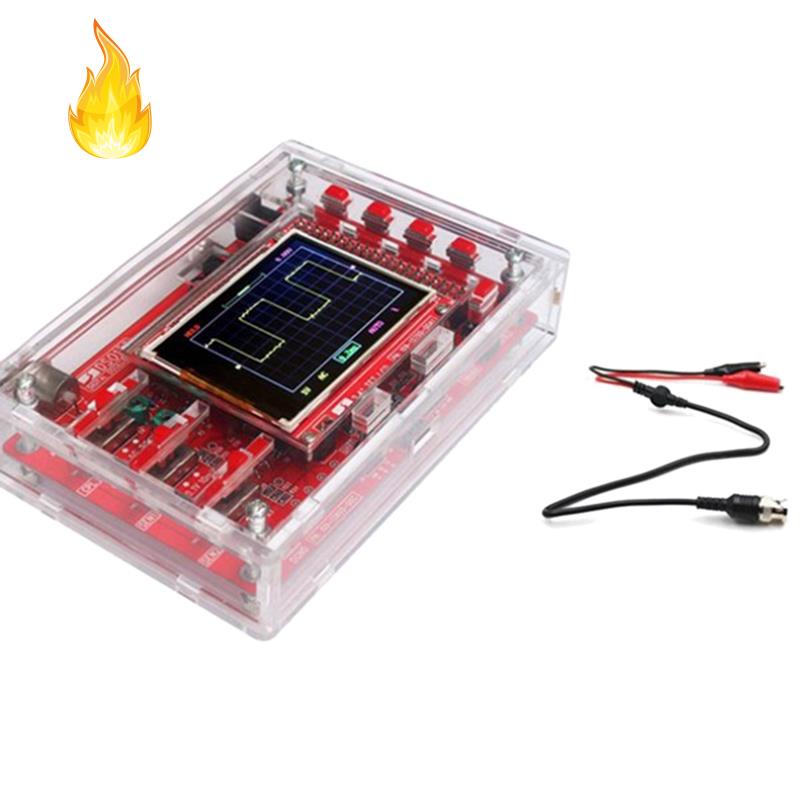

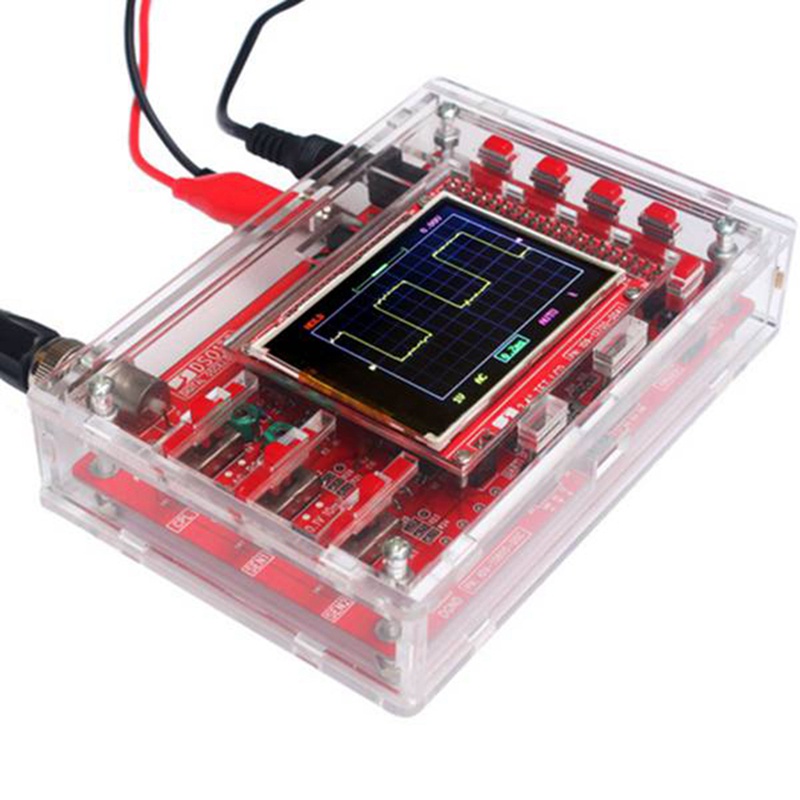

Hình ảnh sản phẩm
