Giới thiệu Helium066 3.2 inch 240*320 Giao Diện Ngoại Vi Nối Tiếp Mô-đun Hiển Thị LCD TFT với Lồng Thẻ Nhớ

❤Welcome to the helium066 store! ❤
✔ ready to send ✔ good quality ✔ best price
【Purchase Notes】
1. All products are shipped from overseas, the goods will arrivewithin 18-25 days
2. Good quality, group purchase price, please leave a message to customer service
3. If you have any questions, please contact us, we will be happy to solve with you.
Follow us----Leave a message after placing an order----free gift ❤
❤ Thank you so much for your visit ❤

Seller information & Disclaimer:
Company name：Shenzhen Huotong Bafang Cross-border E-commerce CO., Ltd
Address：Room 310, No 2007, Baoyuan Road, Labor Community, Xixiang Street, Baoan District, Shezhen
Business license number: 91440300MA5G3KT301
Any issue could directly contact us via shop web chat!

Disclaimer: We will take all the responsibility for the goods shipping not Shopee.
Đặc trưng:
Màn hình màu 3,2 inch, hỗ trợ 65K màu hiển thị và màn hình có nhiều màu sắc
Độ phân giải HD 320X240, với chức năng cảm ứng (tùy chọn)
Sử dụng bus nối tiếp Giao diện ngoại vi nối tiếp, nó chỉ cần một vài IO để làm sáng màn hình

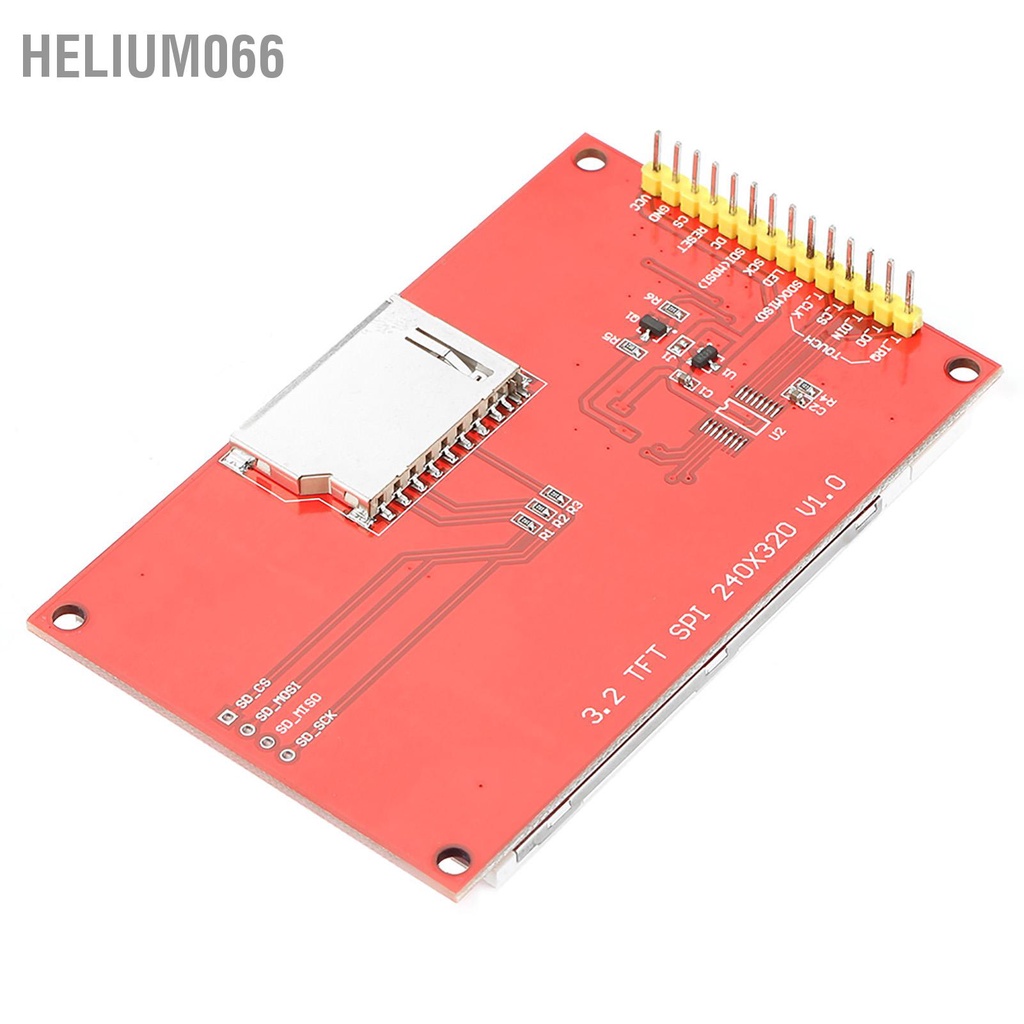

Lồng thẻ nhớ để dễ dàng mở rộng thí nghiệm
Cung cấp một chương trình mẫu phong phú
Chuẩn công nghệ quân đội, công việc ổn định lâu dài
Cung cấp hỗ trợ kỹ thuật trình điều khiển cơ bản

Sự chỉ rõ:
Kích thước: 3,2 inch
Loại: có chức năng cảm ứng, không có chức năng cảm ứng (tùy chọn)
Chip điều khiển: ILI9341
Độ phân giải: 320*240 (Điểm ảnh)
Giao diện mô-đun: Giao diện SPI 4 dây
Diện tích hiển thị hiệu quả: 48,6x64,8(mm)
Kích thước tấm PCB của mô-đun: 55,04x89,3(mm)
Điện áp nguồn VCC: 3.3v ~ 5V
Điện áp cổng IO logic: 3,3v (TTL)
Công suất tiêu thụ: Xấp xỉ. 90mA
Trọng lượng: Xấp xỉ 42g/1.5oz
Định nghĩa giao diện:
số seri
nhãn
Mô tả ghim
1
VCC
nguồn điện đầu vào (3.3V~5V)
2
GND
điện mặt đất
3
CS
Lựa chọn chip LCD
4
CÀI LẠI
Đặt lại màn hình LCD
5
DC
LCD Bus lệnh/lựa chọn dữ liệu
6
SDI(MOSI)
LCD SPI Hiển thị đầu vào dữ liệu xe buýt
7
SCK
LCD SPI Hiển thị tín hiệu đồng hồ xe buýt
số 8
DẪN ĐẾN
Điều khiển đèn nền LCD (chiếu sáng mức cao)
9
SDO(MISO)
LCD SPI Hiển thị đầu ra dữ liệu bus
10
T_CLK
Bảng điều khiển cảm ứng Tín hiệu đồng hồ xe buýt SPI
11
T_CS
Bảng điều khiển cảm ứng SPI busChip Lựa chọn
12
T_DIN
Đầu vào dữ liệu xe buýt SPI của bảng điều khiển cảm ứng
13
T_DO
Đầu ra dữ liệu xe buýt SPI của bảng điều khiển cảm ứng
14
T_IRQ
Bảng cảm ứng ngắt tín hiệu IRQ

Danh sách gói hàng:
1 x Mô-đun hiển thị LCD

Ghi chú:

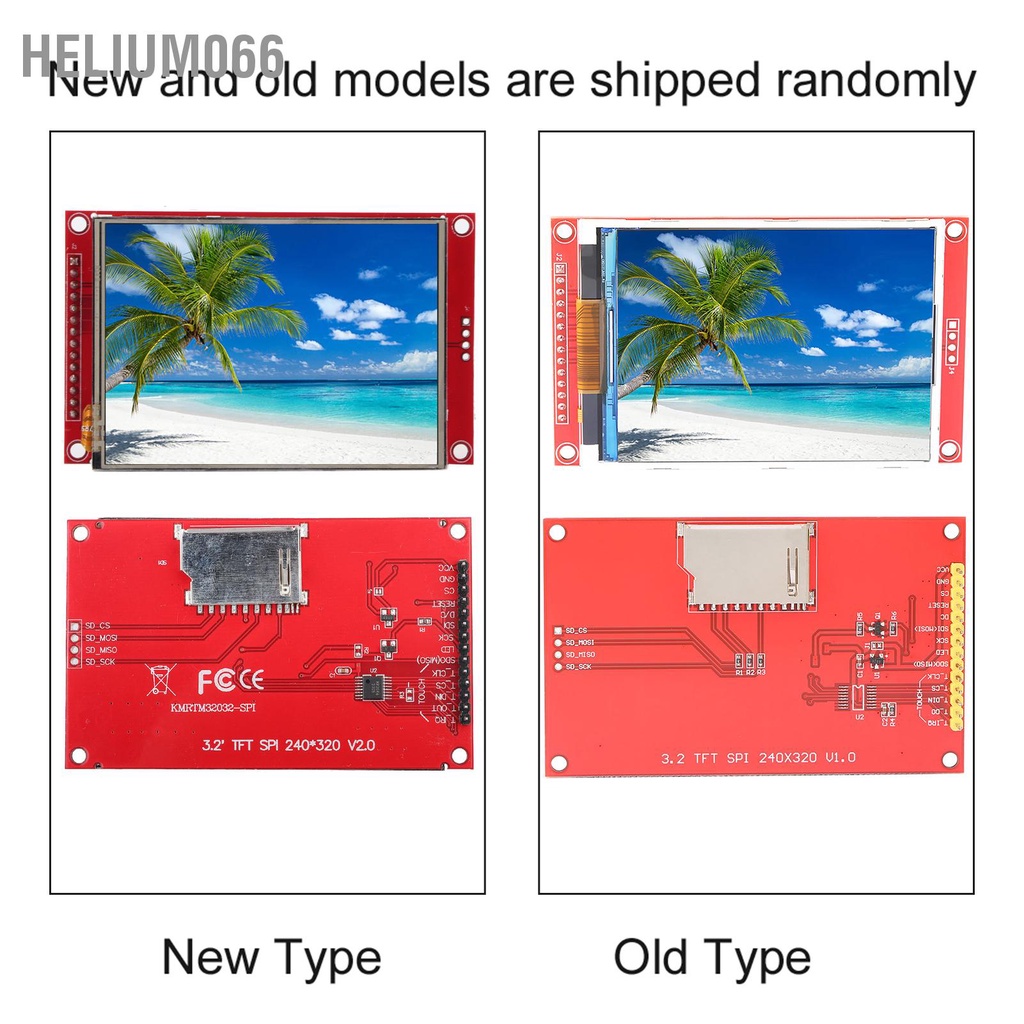

Xin lưu ý rằng loại mới và loại cũ của sản phẩm này sẽ được gửi ngẫ
