Đông hồ vạn năng cho thợ sửa chữa - XY-360

Giới thiệu Đông hồ vạn năng cho thợ sửa chữa - XY-360

Đồng hồ vạn năng ( VOM ): là thiết bị đo không thể thiếu được với bất kỳ một kỹ thuật viên điện tử nào, đồng hồ vạn năng có 4 chức năng chính là Đo điện trở, đo điện áp DC, đo điện áp AC và đo dòng điện.
Ưu điểm của đồng hồ là đo nhanh, kiểm tra được nhiều loại linh kiện, thấy được sự phóng nạp của tụ điện , tuy nhiên đồng hồ này có hạn chế về độ chính xác và có trở kháng thấp khoảng 20K/Vol do vây khi đo vào các mạch cho dòng thấp chúng bị sụt áp.
Đo Dòng Xoay Chiêu Bằng Đồng hồ vạn năng VOM
Khi đo điện áp xoay chiều ta chuyển thang đo về các thang AC, để thang AC cao hơn điện áp cần đo một nấc, Ví dụ nếu đo điện áp AC220V ta để thang AC 250V, nếu ta để thang thấp hơn điện áp cần đo thì đồng hồ báo kịch kim, nếu để thanh quá cao thì kim báo thiếu chính xác.


* Chú ý – chú ý :
– Tuyết đối không để thang đo điện trở hay thang đo dòng điện khi đo vào điện áp xoay chiều => Nếu nhầm đồng hồ sẽ bị hỏng ngay lập tức !

– Nếu để thang đo áp DC mà đo vào nguồn AC thì kim đồng hồ không báo , nhưng đồng hồ không ảnh hưởng
3) Hướng dẫn đo điện áp một chiều DC bằng đồng hồ vạn năng.
Khi đo điện áp một chiều DC, ta nhớ chuyển thang đo về thang DC, khi đo ta đặt que đỏ vào cực dương (+) nguồn, que đen vào cực âm (-) nguồn, để thang đo cao hơn điện áp cần đo một nấc.
Ví dụ: Nếu đo áp DC 110V ta để thang DC 250V, trường hợp để thang đo thấp hơn điện áp cần đo => kim báo kịch kim, trường hợp để thang quá cao => kim báo thiếu chính xác.
* Trường hợp để sai thang đo :
Nếu ta để sai thang đo, đo áp một chiều nhưng ta để đồng hồ thang xoay chiều thì đồng hồ sẽ báo sai, thông thường giá trị báo sai cao gấp 2 lần giá trị thực của điện áp DC, tuy nhiên đồng hồ cũng không bị hỏng .
* Trường hợp để nhầm thang đo
Chú ý – chú ý : Tuyệt đối không để nhầm đồng hồ vào thang đo dòng điện hoặc thang đo điện trở khi ta đo điện áp một chiều (DC) , nếu nhầm đồng hồ sẽ bị hỏng ngay !!
4) Hướng dẫn đo điện trở và trở kháng.
Với thang đo điện trở của đồng hồ vạn năng ta có thể đo được rất nhiều thứ.
Đo kiểm tra giá trị của điện trở
Đo kiểm tra sự thông mạch của một đoạn dây dẫn
Đo kiểm tra sự thông mạch của một đoạn mạch in
Đo kiểm tra các cuộn dây biến áp có thông mạch không
Đo kiểm tra sự phóng nạp của tụ điện
Đo kiểm tra xem tụ có bị dò, bị chập không.
Đo kiểm tra trở kháng của một mạch điện
Đo kiểm tra đi ốt và bóng bán dẫn.
* Để sử dụng được các thang đo này đồng hồ phải được lắp 2 Pịn tiểu 1,5V bên trong, để xử dụng các thang đo 1Kohm hoặc 10Kohm ta phải lắp Pin 9V.
Để đo tri số điện trở ta thực hiện theo các bước sau :
Bước 1 : Để thang đồng hồ về các thang đo trở, nếu điện trở nhỏ thì để thang x1 ohm hoặc x10 ohm, nếu điện trở lớn thì để thang x1Kohm hoặc 10Kohm. => sau đó chập hai que đo và chỉnh triết áo để kim đồng hồ báo vị trí 0 ohm.
Bước 2 : Chuẩn bị đo .
Bước 3 : Đặt que đo vào hai đầu điện trở, đọc trị số trên thang đo , Giá trị đo được = chỉ số thang đo X thang đo
Ví dụ : nếu để thang x 100 ohm và chỉ số báo là 27 thì giá trị là = 100 x 2

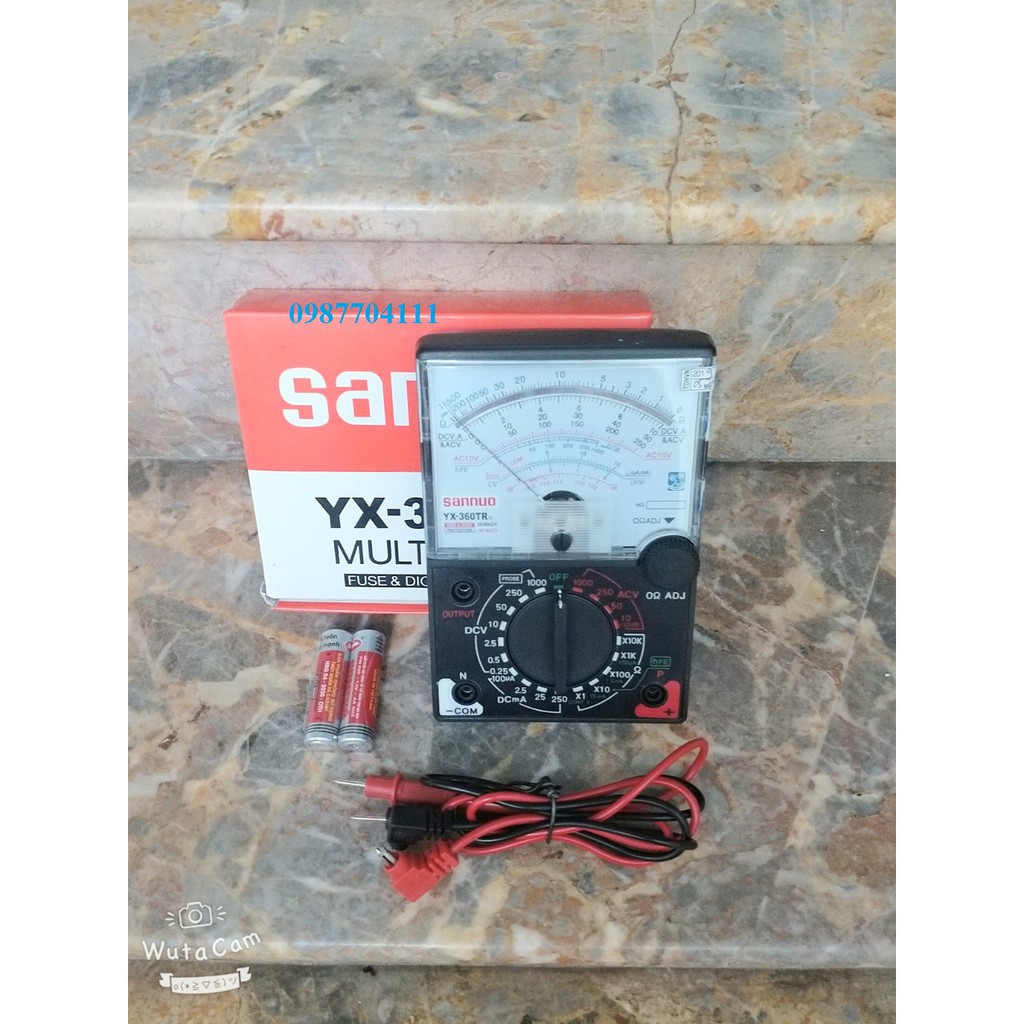

Hình ảnh sản phẩm
