IC chip đệm dòng ULN2003 SOP-16 (ULN2003ADR ULN2003A 2003) 16 chân
Mô tả ngắn
Dụng cụ và thiết bị tiện ích > Dụng cụ cầm tay > Dụng cụ cầm tay khác > IC chip đệm dòng ULN2003 SOP-16 (ULN2003ADR ULN2003A 2003) 16 chân
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Giới thiệu IC chip đệm dòng ULN2003 SOP-16 (ULN2003ADR ULN2003A 2003) 16 chân
ULN2003 là gìULN2003 là một IC 16 chân, bao gồm 7 cặp darlington (mỗi cặp được bảo vệ bằng supression diode) và do đó có khả năng xử lý tối đa 7 tải (có thể cảm ứng).
Nói một cách dễ hiểu, chúng ta có 7 driver trong một chip ULN2003 và do đó có thể kiểm soát tối đa 7 tải.
Mỗi cặp Darlington có thể xử lý tải tối đa 500mA, trong khi giá trị đỉnh là 600mA.
Tương tự, điện áp đầu ra tối đa của mỗi cặp darlington là 50V.
Trong hình bên dưới, bạn có thể thấy ULN2003 có 16 chân, các đầu vào và đầu ra tương ứng đối diện nhau (để dễ thiết kế mạch).
Ngoài các chân I / O, còn có chân ground cần cấp 0V và chân Vcc (Chung).
>>> Tham khảo giá và datasheet các sản phẩm
Thông Số Kỹ Thuật
Kiểu chân: DIP 16
Mức logic hoạt động: 5V TTL, CMOS
Điện áp đầu ra: 50V
Điện áp đầu vào: 30V
Dòng điện Ic: 500mA
Dòng điện IB: 25mA
Dải nhiệt độ: -20 - 85*C

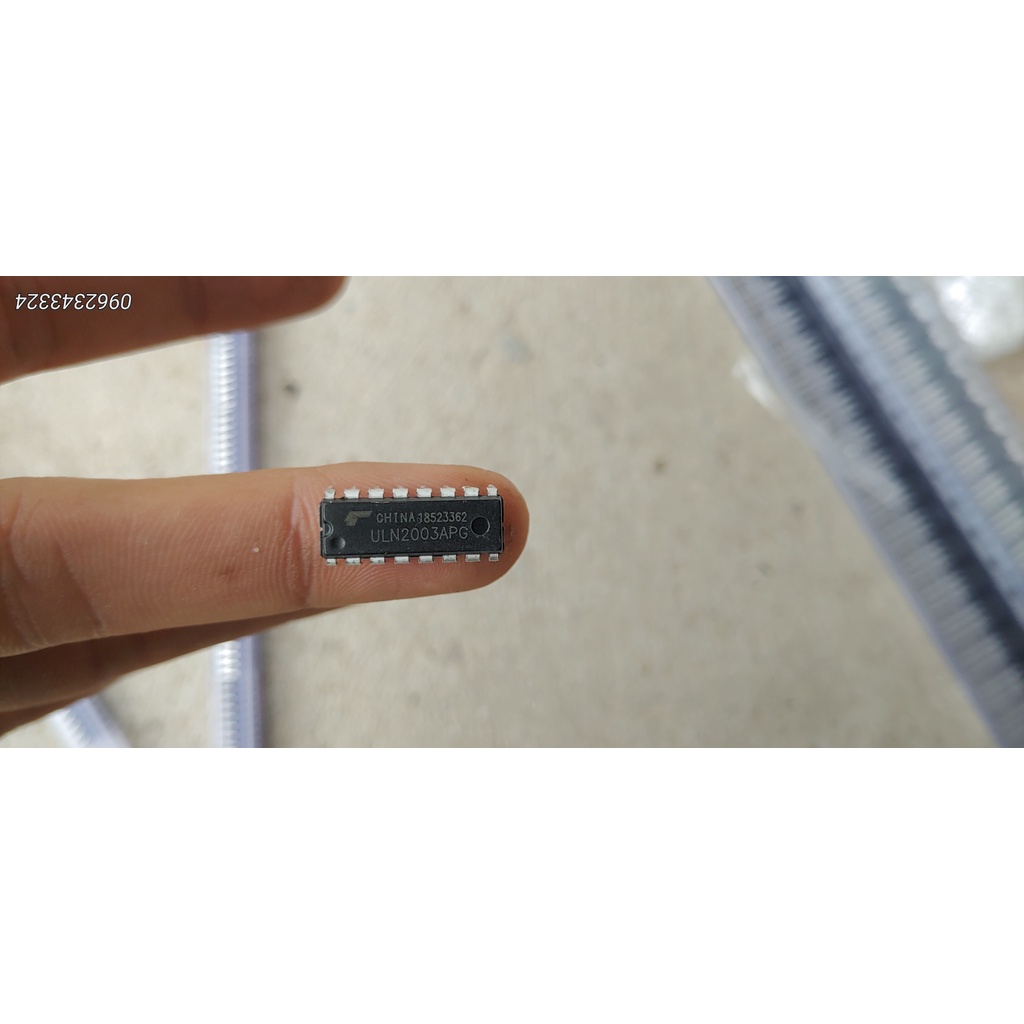

Hình ảnh sản phẩm
