Bộ Điều Khiển Động Cơ Xe Đạp Điện 24V 250W

Giới thiệu Bộ Điều Khiển Động Cơ Xe Đạp Điện 24V 250W

Bộ điều khiển động cơ bàn chải xe tay ga điện 24V 250W E-Bike cho các phụ kiện xe đạp gấp điện
Thông tin chi tiết:
Chất liệu: thân hợp kim nhôm
Màu sắc: bạc
Kích thước cơ thể: khoảng 80x60x35mm / 3,15 * 2,36 * 0,14in
Khối lượng tịnh: Khoảng 120g
Điện áp làm việc: 24 V
Công suất: 250W
Tay cầm điều chỉnh tốc độ: 1-4V
Tay cầm phanh: cơ khí thường mở
Bảo vệ dưới điện áp: 20V

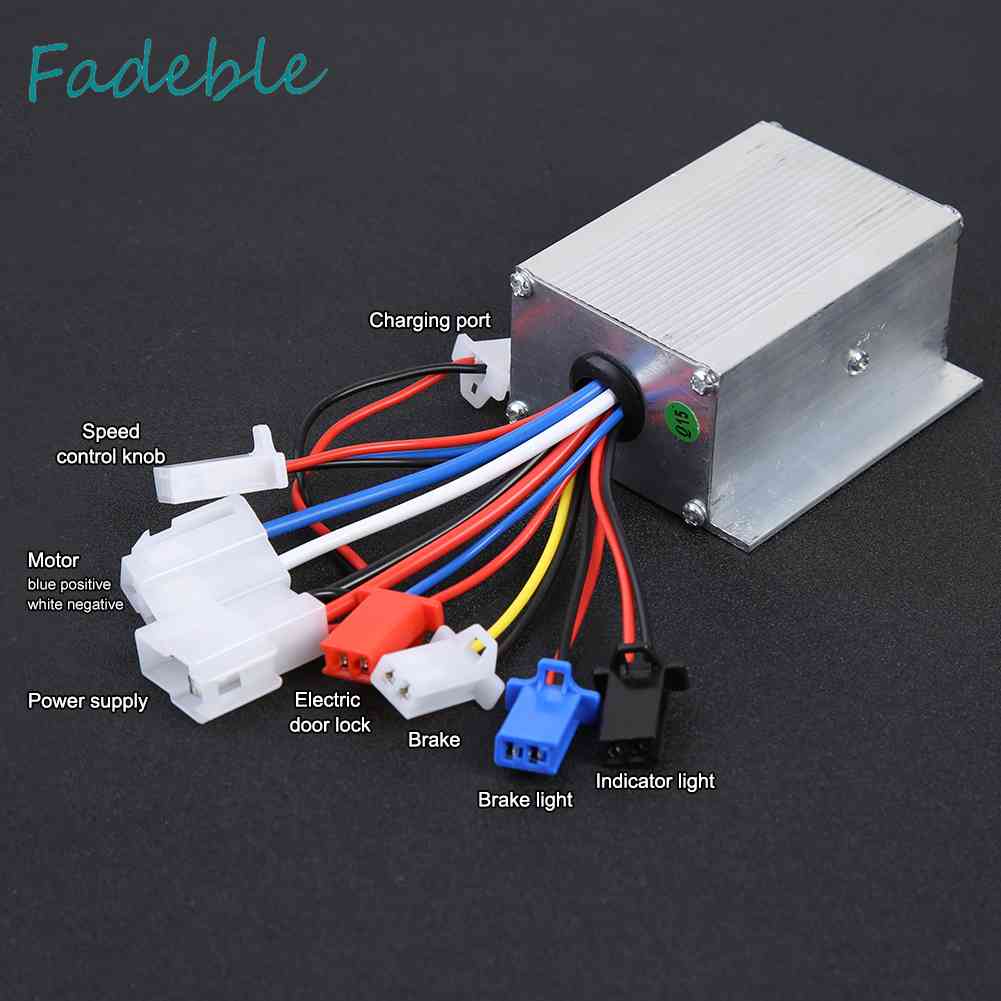

Hướng dẫn đấu dây bộ điều khiển:
Đối với động cơ hoạt động, ít nhất bốn đầu nối phải được kết nối.
Đầu tiên, hai dây dày hơn trên bộ điều khiển là dây màu xanh và trắng được kết nối với động cơ (dương / trắng xanh), dây màu xanh được kết nối với dây màu đỏ của động cơ và dây trắng Được kết nối với dây đen của động cơ.
Thứ hai, hai dây màu đỏ dày hơn và dây đen của bộ điều khiển được kết nối với pin, dây màu đỏ được kết nối với điện cực dương của pin, và dây đen được kết nối với điện cực âm.
Thứ ba, kết nối đầu nối của tay cầm điều khiển tốc độ (tay cầm điều khiển tốc độ có ba dây, và dây màu đỏ phải được kết nối với dây đỏ và dây đen với dây đen). Dây với đầu nhựa màu đỏ được kết nối với khóa cửa điện, mở khóa cửa điện, và động cơ có thể chạy bằng cách xoay tay nắm.
Đầu nhựa xanh kết nối với đèn phanh
Đầu nhựa trắng, dây đen + vàng để phanh
Đầu nhựa đen kết nối với đèn báo

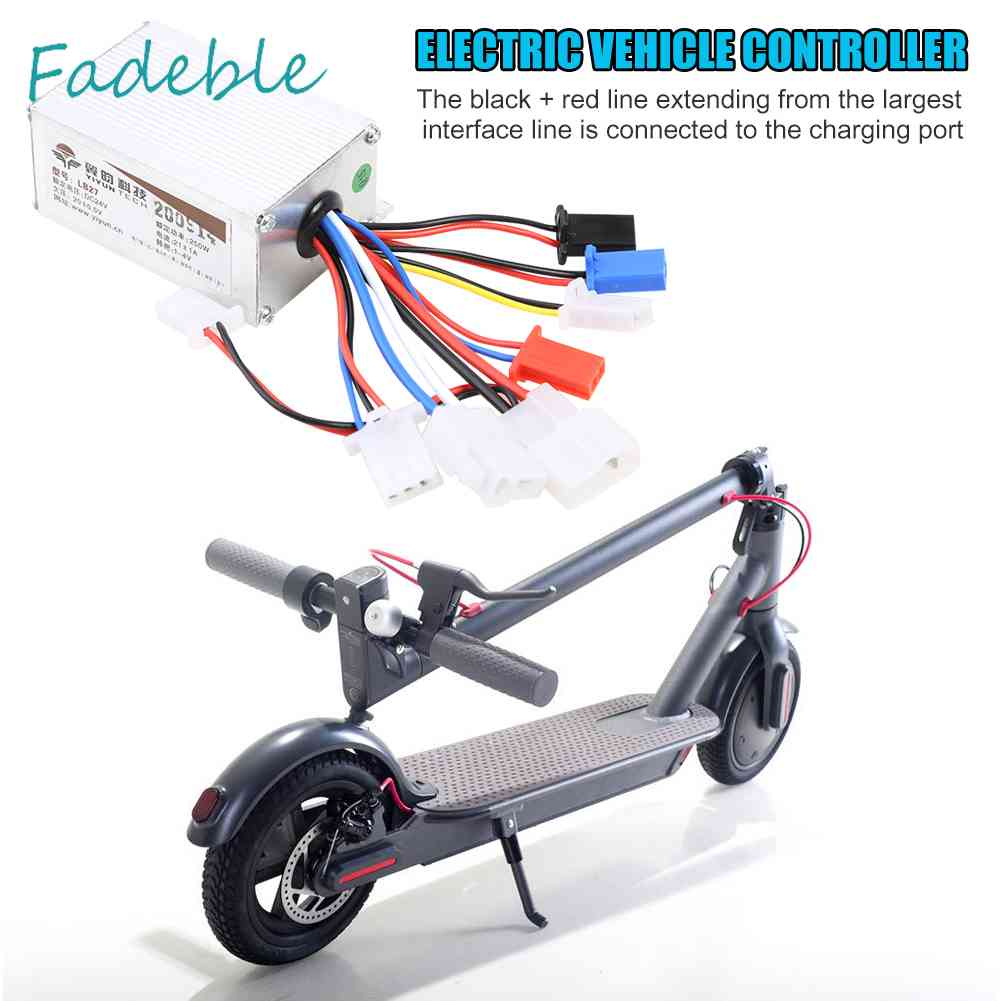

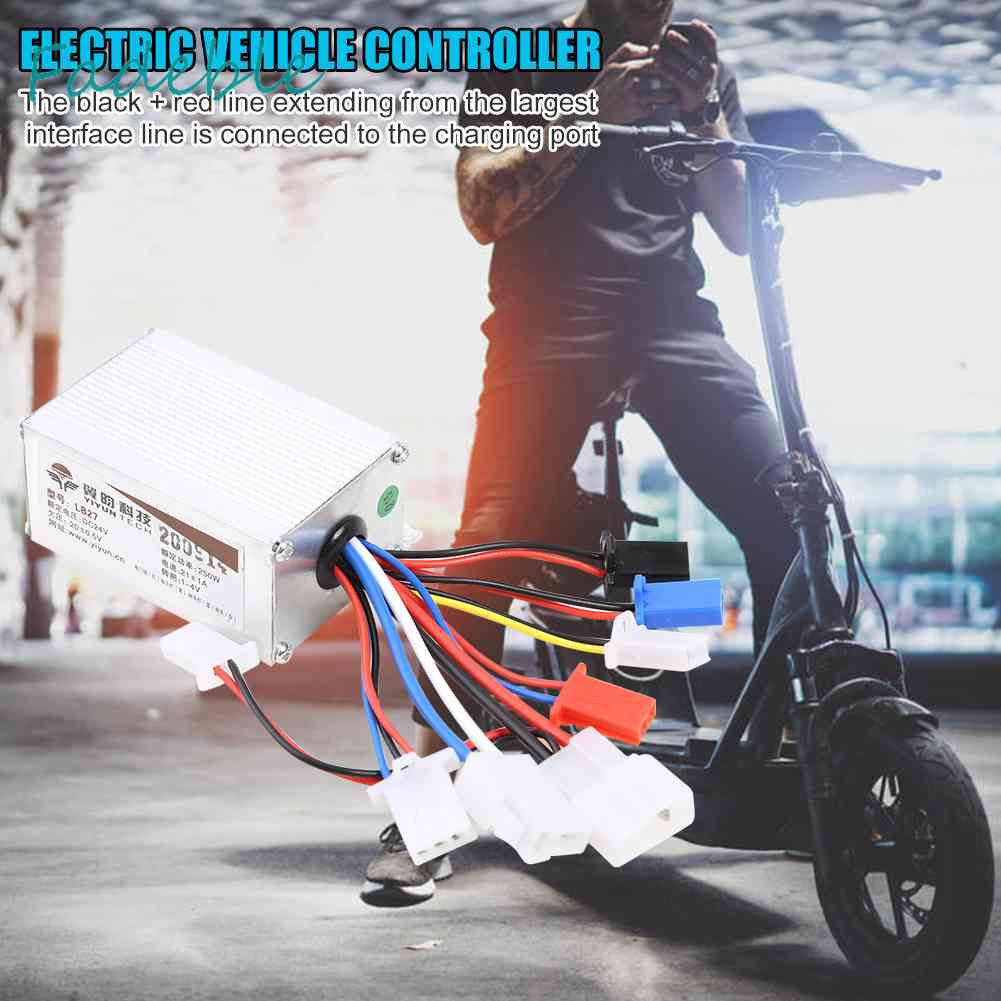

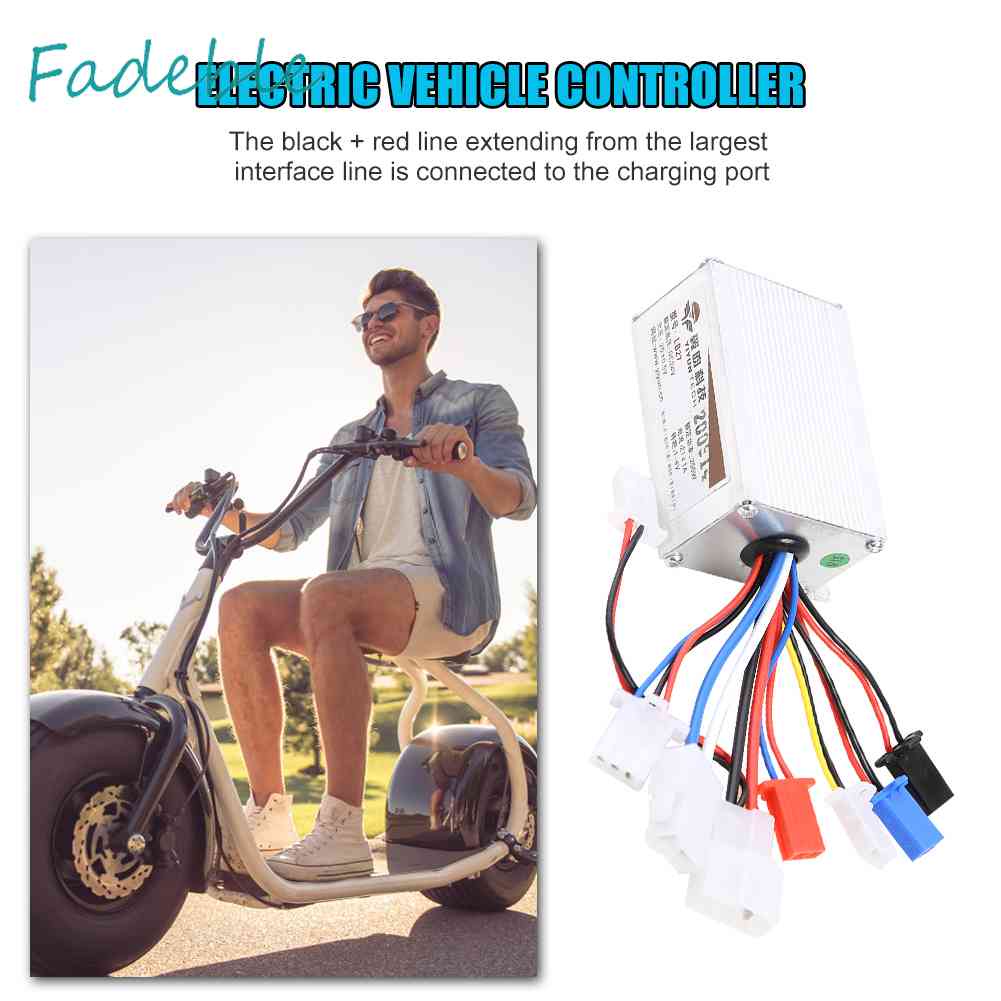

Đường màu đen + đỏ kéo dài từ dây giao diện lớn nhất được kết nối với cổng sạc

Ghi chú:
1. Do màn hình và hiệu ứng ánh sáng khác nhau, màu sắc thực tế của sản phẩm có thể hơi khác so với màu sắc hiển thị trên hình ảnh. Cảm ơn bạn!
2. Xin vui lòng cho phép đo độ lệch 1-3 cm do đo lường thủ công.


Gói hàng bao gồm:

1 x Bộ điều khiển bàn chải
