Bộ Điều Khiển Động Cơ Xe Đạp Điện 24V 250W

Giới thiệu Bộ Điều Khiển Động Cơ Xe Đạp Điện 24V 250W

Bộ điều khiển động cơ chổi than xe tay ga E-Bike 24V 250W cho phụ kiện xe đạp gấp điện
Sự chỉ rõ
Sự chỉ rõ
Màu bạc
Kích thước cơ thể - khoảng 80x60x35mm '3.15 '2.36 '0.14in
Màu bạc
Điện áp làm việc ' 24 V
Công suất 250W
Tay cầm điều chỉnh tốc độ ' 1-4V
Tay nắm phanh - cơ thường mở
Bảo vệ dưới điện áp ' 20V

Hướng dẫn đấu dây bộ điều khiển
Để động cơ hoạt động , ít nhất bốn đầu nối phải được kết nối .
Đầu tiên , hai dây dày hơn trên bộ điều khiển là dây màu xanh và trắng được kết nối với động cơ ( âm dương màu xanh lam-trắng , dây màu xanh lam được kết nối với dây màu đỏ của động cơ,) và dây màu trắng Được kết nối với dây đen của động cơ .
Thứ hai , hai dây màu đỏ dày hơn và dây màu đen của bộ điều khiển được nối với pin , dây màu đỏ được nối với điện cực dương của pin , và dây màu đen được nối với điện cực âm.
Thứ ba , kết nối đầu nối của tay cầm điều khiển tốc độ ( tay cầm điều khiển tốc độ có ba dây , và dây màu đỏ phải được nối với dây màu đỏ và dây màu đen với dây màu đen) . Dây có đầu nhựa màu đỏ nối với khóa cửa điện , mở khóa cửa điện , động cơ có thể chạy bằng cách xoay tay cầm .
Đầu nhựa màu xanh kết nối với đèn phanh
Đầu nhựa trắng. dây đen + vàng để phanh
Đầu nhựa đen kết nối với đèn báo

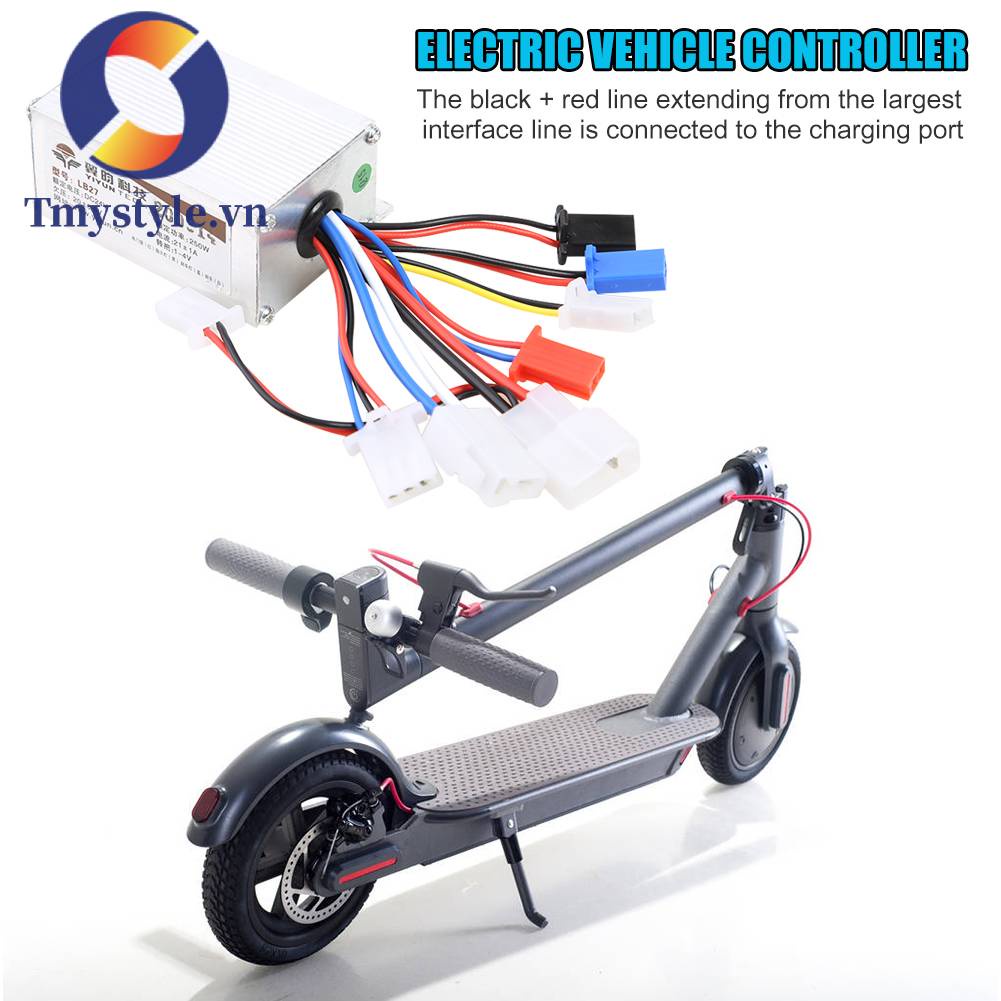

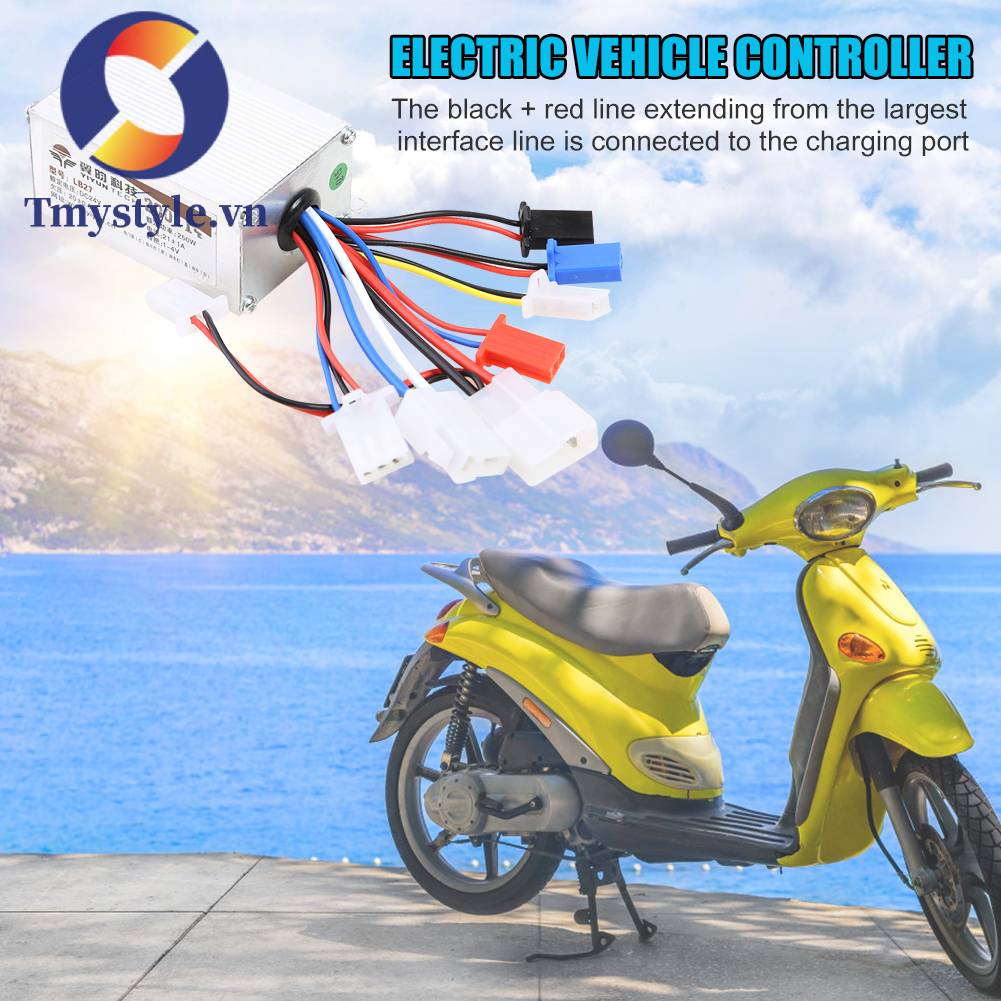

Đường đen + đỏ kéo dài từ dây giao diện lớn nhất được kết nối với cổng sạc

Ghi chú '
1. Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn
2. Xin vui lòng cho phép đo độ lệch 1-3 cm do đo lường thủ công .


Đã bao gồm '

1 x Bộ điều khiển bàn chải

Hình ảnh sản phẩm
