Bộ Điều Khiển Nhiệt Độ FoX D 1004
Mô tả ngắn
Dụng cụ và thiết bị tiện ích > Dụng cụ điện và thiết bị lớn > Thiết bị khác > Bộ Điều Khiển Nhiệt Độ FoX D 1004
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Giới thiệu Bộ Điều Khiển Nhiệt Độ FoX D 1004
I. TÓM TẮT ĐẶC ĐIỂM CỦA FOX-D10041. 1 đầu dò nhiệt độ (cảm biến nhiệt độ)
2. 2 ngõ ra (gọi cách khác: 2 ngõ điều khiển hoặc 2 out relay). Mỗi ngõ ra hoạt động tương tự 1 bộ điều khiển nhiệt FOX-1004.
II. HƯỚNG DẪN ĐẤU NỐI ĐIỆN
Chúng ta cần đọc kỹ sơ đồ đấu nối của nhà sản xuất trước khi bắt đầu
Việc đấu nối được thực hiện tương tự FOX-1004 (xem hướng dẫn), nhưng ở đây thực hiện cho 2 ngõ ra. Các điểm cần chú ý như sau:
1. Dây D1 (dây nguồn) vào các chân: 11, 9 và 3 trên thiết bị. Để cho các đầu dây gọn, chúng ta làm như sau:
Nối D1 vào chân số 11
Một đoạn dây ngắn nối 2 chân: 11 và 9
Một đoạn dây ngắn nối 2 chân: 9 và 3
2. Dây D2 (dây nguồn) nối vào chân số 12, D3 (cấp nguồn cho tải 1), D4 (cấp nguồn cho tải 2)
Tải của chúng ta có thể là máy nén, bóng đèn, máy hút ẩm, điện trở, ... Lưu ý:
Mỗi tải phải ở mức thấp hơn 2A
Không nên quấn cả 3 dây D2, D3, D4 và cho vào chân số 12, mối điện không gọn gàng dễ gây cháy nổ. Có thể làm như sau: nối D2 vào chân số 12 sau đó nối D3 và D4 vào D2 (không cho D3 và D4 vào chân số 12 của thiết bị).
3. Các đầu dây còn lại D5 (cấp nguồn cho tải 1), D6 (cấp nguồn cho tải 2) lần lượt được nối vào chân số 10 và 4 của bộ FOX-D1004

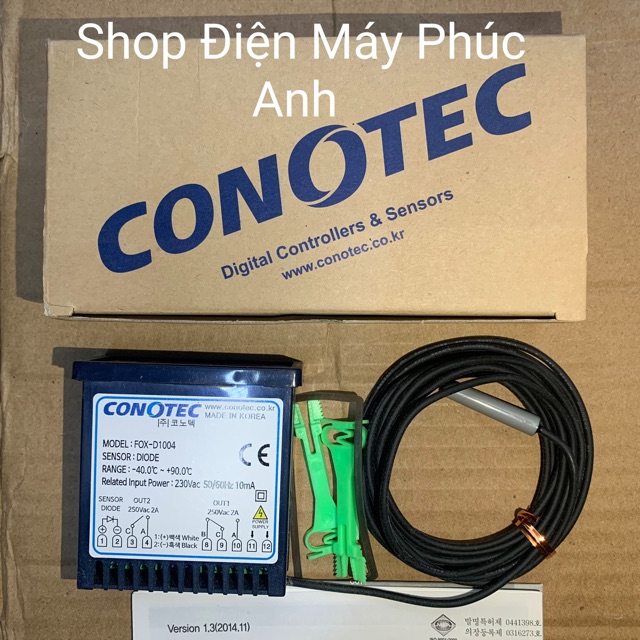

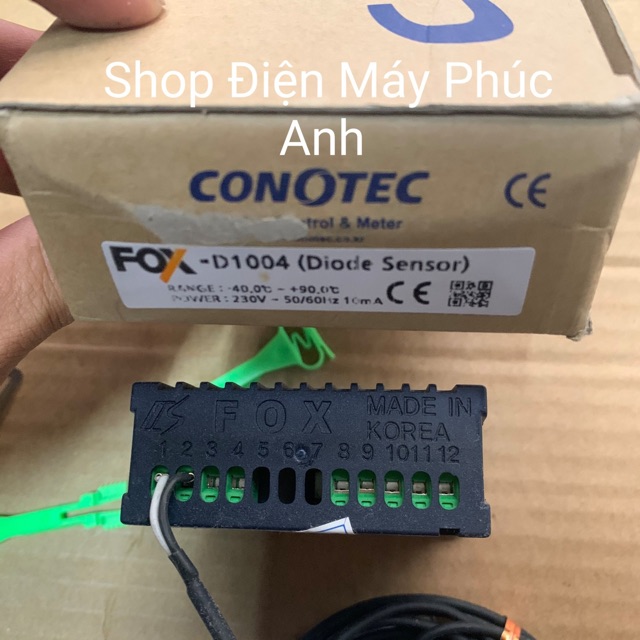

Hình ảnh sản phẩm
