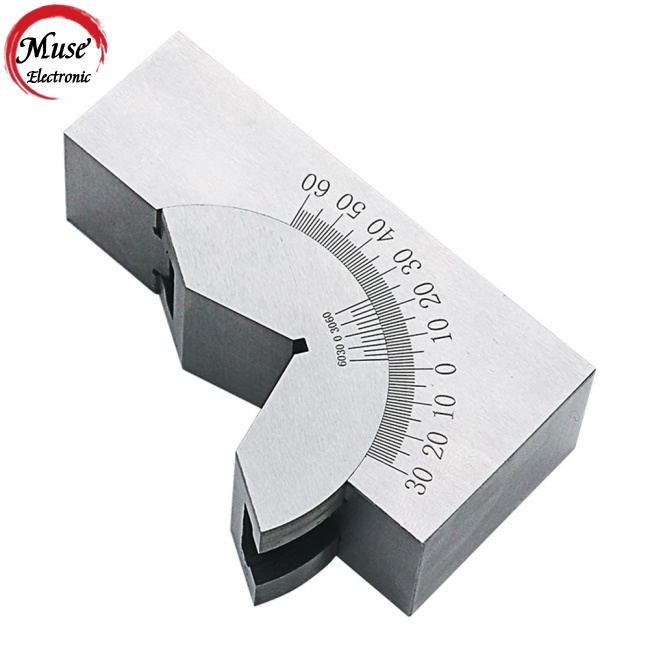

Khối Định Hình Chữ V Bằng Thép Không Gỉ Có Thể Điều Chỉnh Góc Độ Chính Xác

Giới thiệu Khối Định Hình Chữ V Bằng Thép Không Gỉ Có Thể Điều Chỉnh Góc Độ Chính Xác

- Công dụng: Trong máy phay, máy bào, máy ép khoan với máy mài góc có thể điều chỉnh và các quy định về lưỡi dao
- Được đan chéo với các đồ đạc khác hoặc kẹp phôi sau khi gia công phôi, chẳng hạn như độ dốc gia công, khoan lỗ xiên và các loại tương tự.
- Mạ niken, song song gỉ và mài chính xác độ thẳng đứng của từng mặt làm việc đến 0,01mm.
- Nó có thể là một con trỏ cho biết góc điều chỉnh độ nghiêng vô cấp và sau đó được giữ chặt bằng vít
Mô tả '

Tên: Máy đo góc

Chất liệu: Thép, bề mặt cứng đến HRC58-62°, Mạ niken.

Màu bạc

Loại: KP25

Độ chính xác góc 10'Trên Nonius có thể đọc được

Sử dụng: (1), nới lỏng vít, kéo khối hình chữ V dọc theo đế quay bánh xe dẫn hướng, tìm góc mục tiêu. (2), việc sử dụng nguyên tắc đọc con trỏ, thang đo chính trênChỉ số của 1°, Chỉ số con trỏ 10 '.Dòng "0" trên con trỏ được căn chỉnh với dòng "0" trên thang đo chính để chỉ ra rằng mặt phẳng đo A song với mặt phẳng tham chiếu và mặt phẳng tham chiếu B vuông góc với mặt phẳngMáy bay tham chiếu.

2 “Khi dòng" 0 "của con trỏ ở phía bên phải của dòng" 0 "của thang đo chính, mức độ được đọc bằng dòng" 0 "của con trỏ và điểm được đọc bằng thang đoBên phải của dòng "0" của con trỏ (đọc giống như thước cặp vernier) Độ (°), Phút (') mà bề mặt đo A, B quay ngược chiều kim đồng hồ.

3 “Khi dòng" 0 "của con trỏ được để lại ở bên trái của dòng" 0 "của thang đo chính, mức độ được đọc bằng con trỏ" 0 "và điểm được đọc bằng thang bên tráiCủa dòng con trỏ "0".Đọc ra mức độ (°), Điểm (') đã nói

A, B đo góc quay theo chiều kim đồng hồ.

4 “Sau khi góc được điều chỉnh theo giá trị mục tiêu, hãy siết chặt khối chữ V vào đế.

5 ” Các chỉ số kỹ thuật chính:

(1) Khi bề mặt đo A song song với bề mặt cơ sở và bề mặt đo B vuông góc với mặt phẳng datum, dòng "0" của con trỏ không trùng với thang đo chính "0"Dòng lớn hơn 3 ', và độ cong của cả hai đầu của con trỏ khác với thang đo chính Mức độ trùng hợp không lớn hơn 5'; mặt khác, vặn chặt vít đểRằng thang đo chính 0°Đường và con trỏ căn chỉnh dòng "0", bề mặt đo A và độ song song của mặt phẳng tham chiếu không lớn hơn 0,01mm, bề mặt đo B và mặt phẳng dọc Không quá 0,01mm

(2) Ở trạng thái cố định, sai số chỉ báo đo góc có thể điều chỉnh không lớn hơn ± 10 '

Danh sách đóng gói '

1 x Máy đo góc

1 x cờ lê

Ghi chú '

Ánh sáng chụp và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong ảnh hơi khác so với hàng thật.

Đo lường thủ công, xin vui lòng cho phép lỗi 1 ~ 3mm, cảm ơn bạn.
