Khối Đo Góc Chữ V Bằng Thép Không Gỉ Có Thể Điều Chỉnh Cho Máy Phay

Giới thiệu Khối Đo Góc Chữ V Bằng Thép Không Gỉ Có Thể Điều Chỉnh Cho Máy Phay

- Công dụng 'Trong máy phay , máy bào. máy khoan ép với máy mài góc có thể điều chỉnh và các quy định về lưỡi dao
- Được đan chéo với các đồ đạc khác hoặc kẹp phôi sau khi gia công phôi , chẳng hạn như độ dốc gia công , khoan lỗ xiên và những thứ tương tự .
- Mạ niken. độ song song gỉ và mài chính xác độ thẳng đứng của từng mặt làm việc đến 0,01mm .
- Nó có thể là một con trỏ cho biết góc điều chỉnh độ nghiêng vô cấp , và sau đó được giữ chặt bằng vít
Mô tả '

Máy đo góc tên

Chất liệu “ Thép. bề mặt cứng đến HRC58-62 °, Mạ niken.

Màu bạc

Nhập 'KP25

Độ chính xác góc 10 'On Nonius có thể đọc được

Sử dụng ' (1), nới lỏng vít. kéo khối hình chữ V dọc theo đế quay bánh xe dẫn hướng để tìm góc mục tiêu. (2) , việc sử dụng nguyên tắc đọc con trỏ , thang đo chính trên Chỉ số của 1 °, Chỉ số con trỏ 10 '. Dòng "0 " trên con trỏ được căn chỉnh với dòng "0 " trên thang đo chính để chỉ ra rằng mặt phẳng đo A song với mặt phẳng tham chiếu và mặt phẳng tham chiếu B vuông góc với mặt phẳng Máy bay tham chiếu.

2'khi dòng "0 " con trỏ ở phía bên phải của dòng thang đo chính "0 " , mức độ được đọc bằng dòng "0 " của con trỏ và điểm được đọc bằng thang đo Bên phải của dòng con trỏ "0 " ( đọc giống như độ thước cặp vernier) (°) , Phút ( ') bề mặt đo A , B quay ngược chiều kim đồng hồ .

3 'Khi dòng "0 " con trỏ được để lại ở bên trái của dòng thang đo chính "0 " , mức độ được đọc bằng con trỏ "0 ', và điểm được đọc bằng thang bên trái Của dòng con trỏ "0 ". Đọc ra mức độ (°) , Điểm ( ') đã nói

A. B đo góc quay theo chiều kim đồng hồ.

4 'Sau khi góc được điều chỉnh theo giá trị mục tiêu , hãy siết chặt khối chữ V vào đế .

5 'Chỉ số kỹ thuật chính '

(1) Khi bề mặt đo A song song với bề mặt cơ sở và bề mặt đo B vuông góc với mặt phẳng datum , dòng "0 " của con trỏ không trùng với thang đo chính "0 " Đường lớn hơn 3 ', và độ cong của cả hai đầu của con trỏ khác với thang đo chính Mức độ trùng hợp không lớn hơn 5 ' - mặt khác , vặn chặt vít để Rằng thang đo chính 0 ° Đường và con trỏ căn chỉnh dòng "0 " , Bề mặt đo và độ song song của mặt phẳng tham chiếu không lớn hơn 0,01mm , bề mặt đo B và mặt phẳng thẳng đứng Không quá 0,01mm

(2) Ở trạng thái cố định. sai số chỉ báo đo góc có thể điều chỉnh không lớn hơn ± 10 '

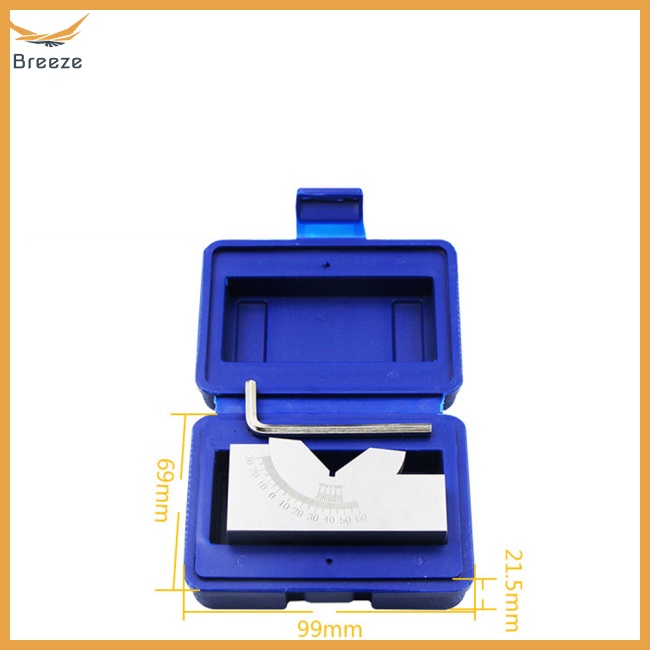

Danh sách đóng gói '

1 x Máy đo góc

1 x cờ lê

Ghi chú '

Ánh sáng chụp và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong ảnh hơi khác so với hàng thật .

Đo lường thủ công. xin vui lòng cho phép lỗi 1 '3mm. cảm ơn bạn .
