Giới thiệu Bộ Khuếch Đại Tín Hiệu Chức Năng 1Hz-1MHz XR2206

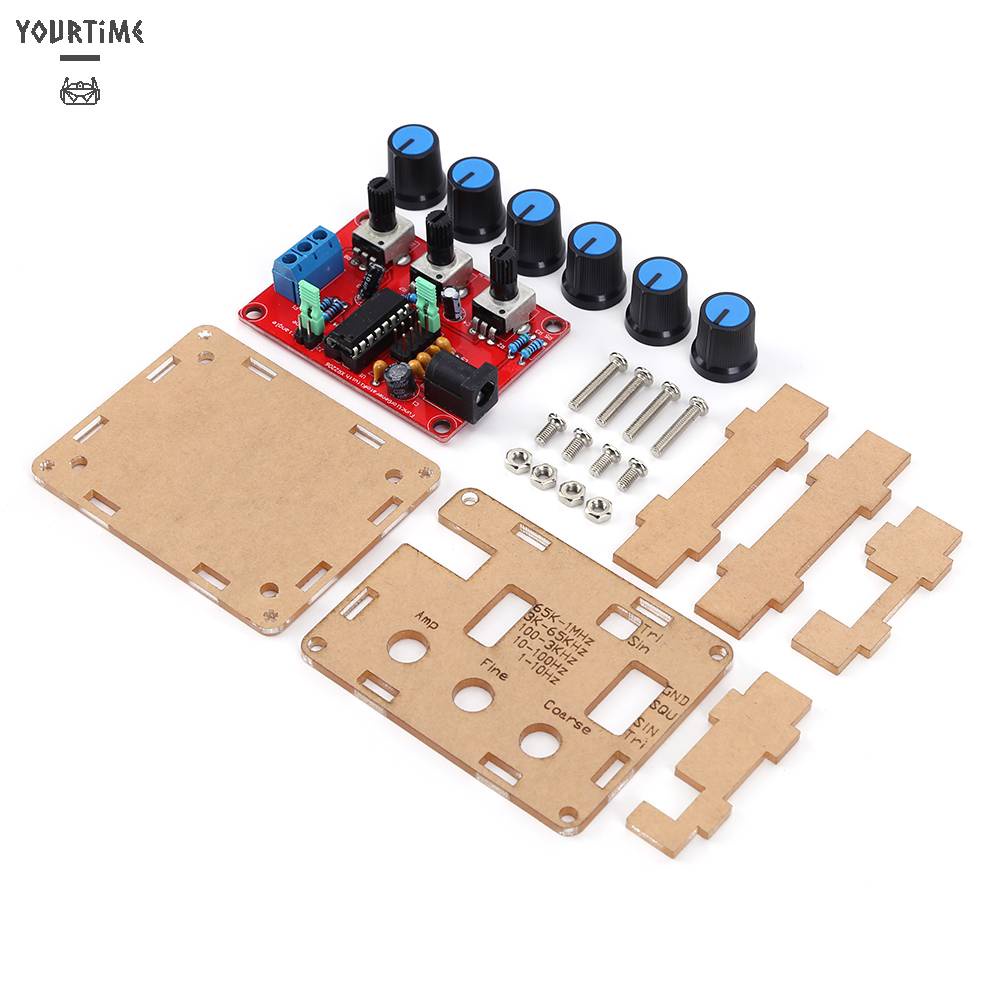

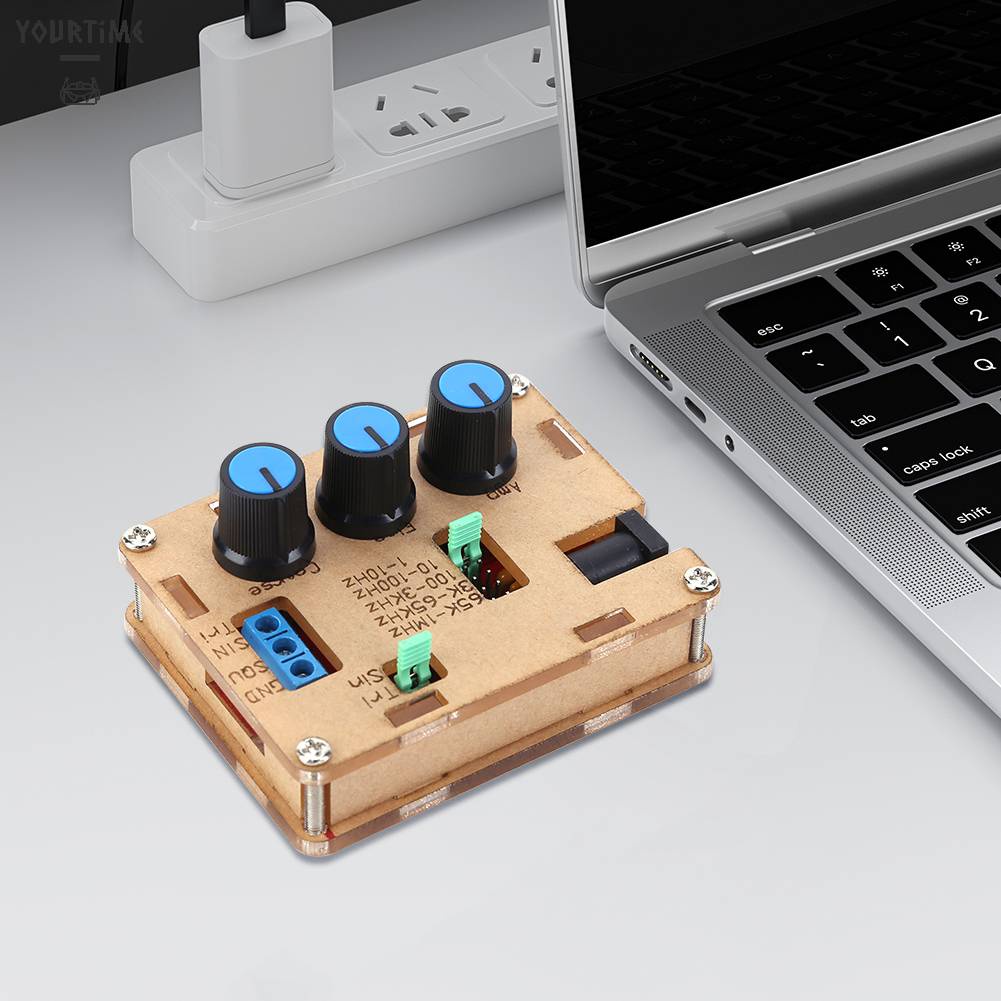

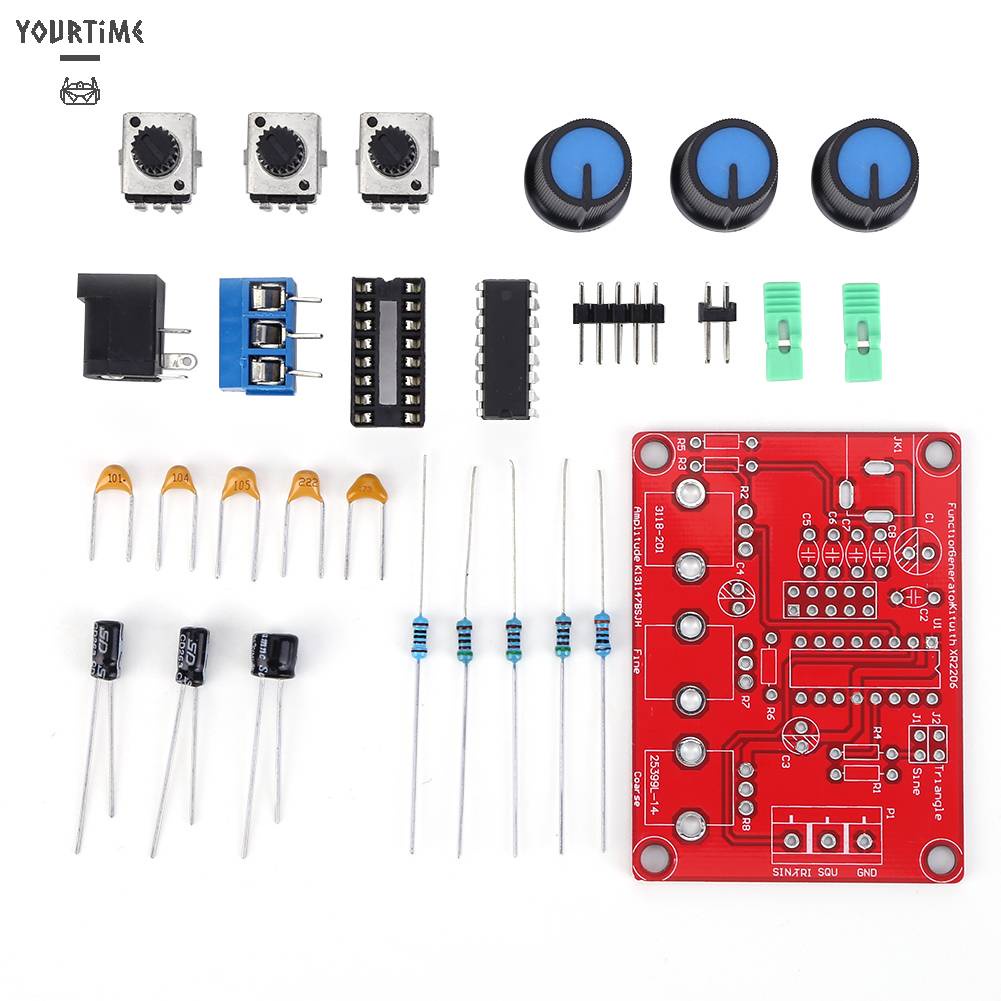

Mô-đun tạo tín hiệu XR2206 Biên độ tần số 1Hz-1MHz Bộ tạo chức năng có thể điều chỉnh 2206CP Đầu ra hình sin-Triangle-Square Tính năng ' 1. Tạo tín hiệu chính xác cao - Bộ dụng cụ tự làm XR2206 có khả năng tạo ra tín hiệu chính xác cao với dải tần từ 1HZ-1MHZ . 2. Đầu ra dạng sóng đa năng - Bộ này cung cấp ba đầu ra dạng sóng bao gồm sóng sin , tam giác và sóng vuông , mang đến cho bạn nhiều tùy chọn hơn cho các ứng dụng khác nhau . 3. Tần số và biên độ có thể điều chỉnh - Với bộ XR2206 DIY , bạn có thể dễ dàng điều chỉnh tần số và biên độ của tín hiệu đầu ra phù hợp với nhu cầu của mình . 4. Phạm vi cung cấp điện rộng - Bộ này có thể được cấp nguồn bằng nguồn điện 9-12V bên ngoài hoặc pin 9V , giúp bạn thuận tiện khi sử dụng trong các cài đặt khác nhau . 5. Dễ dàng cài đặt và gỡ lỗi - Với ít thành phần và thiết kế plug-in trực tiếp , bộ kit XR2206 DIY rất dễ cài đặt và gỡ lỗi , ngay cả đối với người mới bắt đầu . Chứng nhận CE Xuất xứ : Trung Quốc đại lục Chất liệu ' bảng mạch 'acrylic Tùy chọn " Chưa lắp ráp , lắp ráp ( tùy chọn) Điện áp cung cấp điện - đầu vào 9-12V DC Trở kháng ' 600 ohms '10 ' Tần số ' 1Hz -1MHz Dạng sóng - Sóng vuông , sóng sin , sóng tam giác Sóng sin " Biên độ ' 0-3V ở đầu vào 9V DC Độ méo tiếng ' nhỏ hơn 1 ' (at 1kHz) Độ phẳng '0,05dB 1Hz -100kHz Sóng vuông " Biên độ ' 8V ( không tải) ở đầu vào 9V DC Thời gian tăng lên - ít hơn 50ns (at 1kHz) Thời gian xuống “ dưới 30ns ( ở 1kHz) Đối xứng ' nhỏ hơn 5 " (at 1kHz) Sóng tam giác " Biên độ-0-3V ở đầu vào 9VDC Tuyến tính ' nhỏ hơn 1 ' ( lên đến 100kHz) 10mA Kích thước thành phẩm xấp xỉ . 8,5 * 6 * 1,7cm Trọng lượng sản phẩm ' 81g Các lưu ý khi lắp đặt hàn , làm theo các bước sau ' 1. Các thành phần được hàn vào bảng điều khiển phía trước , tuân theo nguyên tắc hàn từ thấp đến cao , bao gồm các thành phần hàn như tụ điện , điện trở , điốt , vv thấp trước . 2. Ổ cắm IC hàn. khối đầu cuối. ổ cắm điện cuối cùng và chiết áp có thể điều chỉnh . 3. Sử dụng kìm chéo ở mặt sau để cắt các chốt càng ngắn càng tốt Các bước gỡ lỗi ' Sau khi hàn IC và XR2206 xong , hãy chú ý đến hướng của IC , vì việc chèn có thể làm hỏng chip ' 2. Kiểm tra xem IC có bị đảo ngược hay không . Nếu đúng như vậy , hãy sửa nó một cách kịp thời . 3. Cắm nguồn điện , với nguồn điện 5,5 * 2,1 cổng và các điện cực âm bên trong và bên ngoài. Thích hợp cho điện áp cung cấp điện 9-12 volt. Dạng sóng có thể không ổn định trong hơn 12 volt Các bước sử dụng ' 1. Cắm nắp jumper J1 và đầu cuối màu xanh SIN 'TRI tạo ra sóng SIN ( lưu ý rằng chỉ có thể cắm một trong J1 và J2 vào) 2. Lắp nắp jumper J2 vào và đầu cuối màu xanh SIN 'TRI tạo ra một sóng hình tam giác ( lưu ý rằng chỉ có thể lắp một trong J1 và J2 vào) 3. Xung đầu ra đầu cuối màu xanh SQU 4. Điều chỉnh biên độ sóng sin và sóng tam giác của AMP 5. Fine ' Điều chỉnh tần số 6. Điều chỉnh thô - Tần số điều chỉnh thô
Ghi chú ' Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn Xin
