Kít Arduino Nano CH340 (BH 06 Tháng)

Giới thiệu Kít Arduino Nano CH340 (BH 06 Tháng)

Giới Thiệu Kit Arduino Nano- CH340
Board Arduino Nano là một trong những phiên bản nhỏ gọn của board Arduino. Arduino Nano có đầy đủ các chức năng và chương trình có trên Arduino Uno do cùng sử dụng MCU ATmega328P. Nhờ việc sử dụng IC dán của ATmega328P thay vì IC chân cắm nên Arduino Nano có thêm 2 chân Analog so với Arduino Uno.
Arduino Nano được kết nối với máy tính qua cổng Mini USB và sử dụng chip CH340 để chuyển đổi USB sang UART thay vì dùng chip ATmega16U2 để giả lập cổng COM như trên Arduino Uno hay Arduino Mega, nhờ vậy giá thành sản phẩm được giảm mà vẫn giữ nguyên được tính năng, giúp Arduino giao tiếp được với máy tính, từ đó thực hiện việc lập trình.
Arduino Nano- CH340
Thông Số Kỹ Thuật
IC chính: ATmega328P
IC nạp và giao tiếp UART: CH340
Điện áp hoạt động: 5V - DC
Điện áp đầu vào khuyên dùng: 7-12V - DC
Điện áp đầu vào giới hạn: 6-20V - DC
Số chân Digital I/O: 14 (trong đó có 6 chân PWM)
Số chân Analog: 8 (độ phân giải 10bit, nhiều hơn Arduino Uno 2 chân)
Dòng tiêu thụ: 30mA
Dòng tối đa trên mỗi chân I/O: 40mA
Dòng ra tối đa (5V): 500 mA
Dòng ra tối đa (3.3V):50 mA
Bộ nhớ flash : 32KB với 2KB dùng bởi bootloader
SRAM: 2KB.
EEPROM: 1KB
Xung nhịp: 16MHz
Kích thước: 0.73" x 1.70" (1.85cm x 4.3cm)
Xuất xứ: Trung Quốc
=========================
LINH KIỆN ĐIỆN TỬ 3M HỒ CHÍ MINH
Địa chỉ: Số 6/1E Công Chúa Ngọc Hân, Phường 13, Quận 11, Tp.Hồ Chí Minh.
-Online: 0911.697.347
- Kĩ thuật: 0969.477.417
CHÍNH SÁCH BẢO HÀNH
- Cam kết sản phẩm giống hình ảnh
- 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất
- Bảo hành lên đến 30 ngày:
+ Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,…
+ Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm.
- Hỗ trợ kiểm tra sửa khi hết bảo hành.
=> YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết.
=->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video)
Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩm và đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất.
Trọng lượng: 5g
CH340
Lưu Ý Khi Sử Dụng Arduino Nano

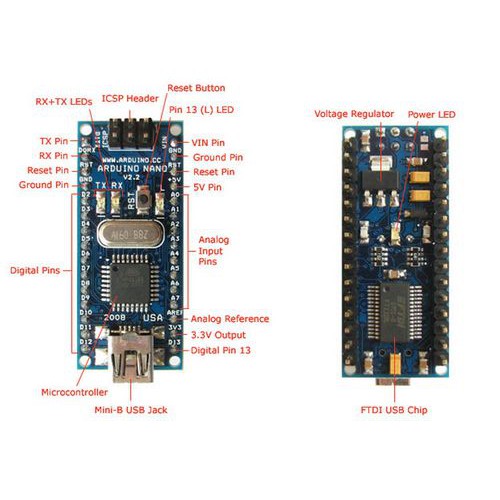

Do diện tích board nhỏ nên Arduino Nano không thể ghi rõ các chân Analog và Digital như trên Arduino Uno mà giúp ta phân biệt các chân này bằng cách thêm chữ A phía trước số thứ tự của chân Analog và chữ D trước số thứ tự của chân Digital.

Khi viết code, để giúp trình biên dịch phân biệt chân Analog và chân Digital, nếu cần sử dụng chân Analog các bạn thêm chữ A trước số thứ tự chân, còn đối với chân Digital chỉ cần ghi số thứ tự chân là được.
Lưu ý: Mạch chưa hàn sẵn

Hình ảnh sản phẩm
