Kit Arduino Uno R3 Chíp CH340G Dán -Tặng Dây Kết Nối (BH 06 Tháng)

Giới thiệu Kit Arduino Uno R3 Chíp CH340G Dán -Tặng Dây Kết Nối (BH 06 Tháng)

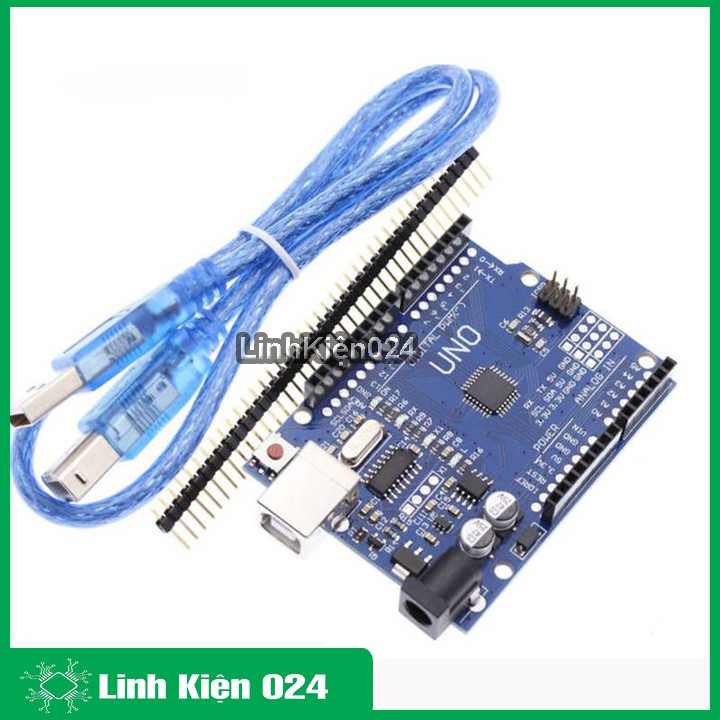

Kit Arduino Uno R3 Chíp CH340G dán
Arduino là dòng mạch điện tử uy tín, tin cậy hàng đầu hiện nay, đặc biệt là các dòng mạch Arduino UNO. Hiện nay, dòng mạch này đã phát triển tới thế hệ thứ 3 (R3).

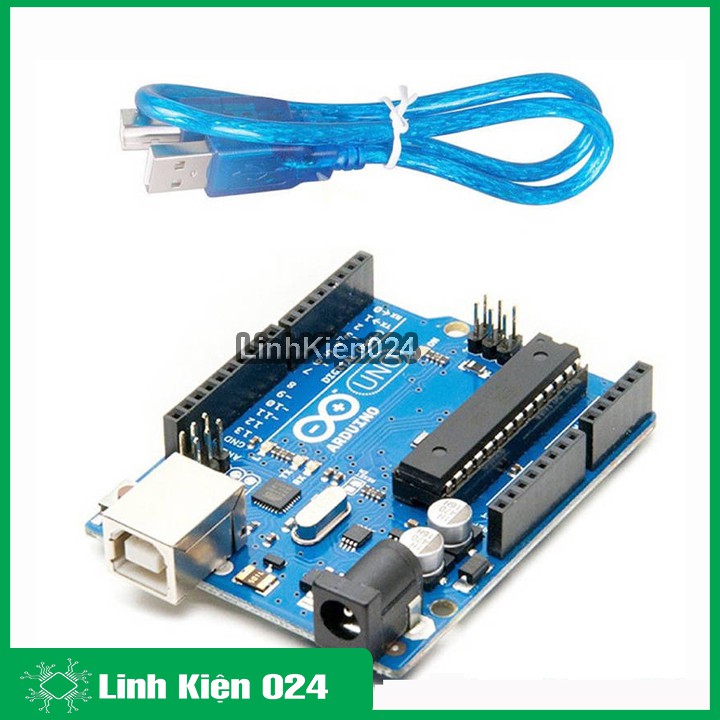

Sử dụng Chip Driver CH340G và chip chính là ATmega328P-AU (SMD 32Pins) do đó có giá thấp hơn so với phiên bản UNO R3 sử dụng chip nạp ATmega16U2 và chip chính là ATmega328P-PU (TH HOLE 32PIN).
Kit Arduino Uno R3 Chíp CH340G dán
ỨNG DỤNG CỦA ARDUINO R3
Arduino UNO có thể sử dụng 3 vi điều khiển họ 8 bit AVR là ATmega8, ATmega 168, ATmega328 (có sẵn trên kit). Bộ não này có thể xử lý những tác vụ đơn giản như điều khiển đèn LED nhấp nháy, xử lý tín hiệu cho xe điều khiển từ xa, sử dụng làm trạm đo nhiệt độ, độ ẩm và hiện thị lên màn hình LCD, …

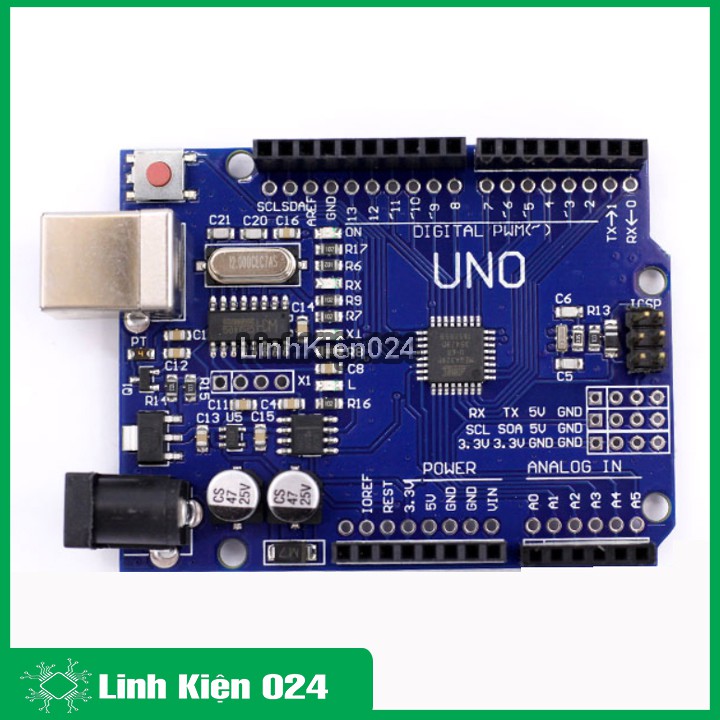

Uno R3 Chíp CH340G dán
THÔNG SỐ KỸ THUẬT
Vi điều khiển: ATmega328 họ 8 bit
Điện áp hoạt động: 5V DC (chỉ sử dụng nguồn cấp qua cổng USB)
Tần số hoạt động: 16 MHz
Dòng điện tiêu thụ: khoảng 30mA
Điện áp đầu vào khuyên dùng: 7-12V DC
Điện áp vào giới hạn: 6 -20V DC
Số chân Digital I/O: 14(6 chân hardware PWM)
Số chân Analog: 6 (độ phân giải 10 bit)
Dòng tối đa trên mỗi chân I/O: 30mA
Dòng ra tối đa (nguồn 5V): 500mA
Dòng ra tối đa (nguồn 3,3V): 50mA
Bộ nhớ Flash: 32KB (ATmega328) với 0.5KB dùng bởi bootloader
SRAM: 2KB (ATmega328)
EEPROM: 1KB(ATmega328)
Bảo hành 6 tháng
CÁC CHÂN NĂNG LƯỢNG
GND (Ground): cực âm của nguồn điện cấp cho Arduino UNO. Khi bạn dùng các thiết bị sử dụng những nguồn điện riêng biệt thì những chân này phải được nối với nhau.
5V: cấp điện áp 5V đầu ra. Dòng tối đa cho phép ở chân này là 500mA.
3.3V: cấp điện áp 3.3V đầu ra. Dòng tối đa cho phép ở chân này là 50mA.
Vin (Voltage Input): để cấp nguồn ngoài cho Arduino UNO, bạn nối cực dương của nguồn với chân này và cực âm của nguồn với chân GND.
IOREF: điện áp hoạt động của vi điều khiển trên Arduino UNO có thể được đo ở chân này. Và dĩ nhiên nó luôn là 5V. Mặc dù vậy bạn không được lấy nguồn 5V từ chân này để sử dụng bởi chức năng của nó không phải là cấp nguồn.
RESET: việc nhấn nút Reset trên board để reset vi điều khiển tương đương với việc chân RESET được nối với GND qua 1 điện trở 10KΩ.
Lưu ý khi sử dụng arduino r3 chíp dán:
Arduino UNO không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino UNO.
Việc làm chập mạch nguồn vào của Arduino UNO sẽ biến nó thành một miếng nhựa chặn giấy. mình khuyên bạn nên dùng nguồn từ cổng USB nếu có thể.
Các chân 3.3V và 5V trên Arduino là các chân dùng để cấp nguồn ra cho các thiết bị khác, không phải là các chân cấp nguồn vào.
============
THÔNG TIN THÊM VỀ SẲN PHẨM
🔸 Xuất xứ: Trung Quốc
🔸 Nhà cung cấp: Linh Kiện 024
🔸 Hotline: 097.8618.794
🔸 Địa chỉ: 441 Lĩnh Nam, phường Lĩnh Nam, quận Hoàng Mai, Hà Nội
