Kit học tập 8051 bản Pro (BH 06 Tháng)

Giới thiệu Kit học tập 8051 bản Pro (BH 06 Tháng)

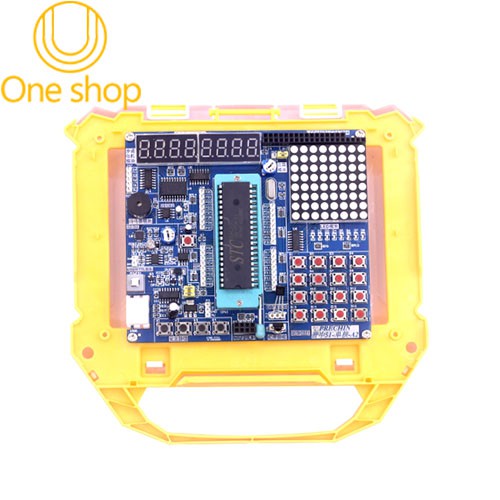

Kit học tập 8051 bản Pro
KIT 8051 PRO tích hợp tất cả các chức năng cơ bản của vi điều khiển họ 8051 giúp người dùng nhanh chóng tiếp cận và sử dụng thành thạo.

Thông Số Kỹ Thuật
Kích thước hộp : 18x18x5 cm
Trọng lượng: 400g

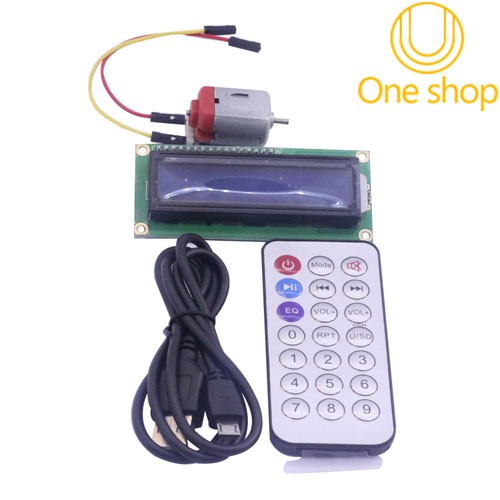

Bộ sản phẩm gồm: dây usb kết nối, motor DC, bàn phím Remote 21, LCD. Gói phụ kiện không bao gồm mạch nạp

Ứng Dụng Của Kit 8051 Pro
8 Led 7 thanh 0.56 – Quét LED theo phương pháp sử dụng 74HC138.
Điều khiển động cơ bước và động cơ DC sử dụng IC ULN2003 để tải công suất
Còi BUZZ không có IC giúp bạn có thể tạo ta tiếng kêu tùy ý. như phát một bản nhạc chẳng hạn
8 LED đơn được kết nối trực tiếp với IO của CHIP .
3 kênh ADC ( 1 cảm biến ánh sáng , 1 cảm biến nhiệt độ , 1 biến trở xuay trực tiếp ) và 1 kênh DAC
Điều khiển , giao tiếp với thạnh ghi dịch 74HC595,giúp bạn mở rộng IO cho CHIP
Điều khiển RELAY 5V.
Giao tiếp với IC thời gian thực DS1302 . để làm đồng hồ thời gian thực , lịch vạn niên …
Cổng USB để cấp nguồn , và giao tiếp USB -> COM khi bạn giao tiếp truyền thông nối tiếp RS232
4 phím bấm đơn,được nối với ngắt ngoài. giúp bạn học ngắt ngoài hiệu quả
Giao tiếp với IC cảm biến nhiệt độ DS18B20.
CHIP họ 8051. Có thể thay thế hoàn toàn linh động với kẹp ZIF40P
Nạp trực tiếp qua dây USB
Giao tiếp với mắt nhận hồng ngoại. làm việc với điều khiển từ xa
Giao tiếp,hiển thị lên màn hinh GLCD 128×64.
Làm việc với Ma trận phím 4×4
Các IO được nối ra ngoài giúp bạn giao tiếp,gỡ lỗi hiệu quả
Màn hình màu TFT 220×176 pixel.hiển thị nhiều hơn, đẹp hơn (mua thêm)
Giao tiếp với IC EEPROM 24C02 (IC nằm dười màn hình)
Giao tiếp với IC giải mã 3->8 (74LS138)
Làm việc với IC 74HC573
Giao tiếp và hiển thị trên màn hình LCD 1602.
Kit học tập 8051 bản Pro 3

✔Sơ Đồ Chân:
Vcc: Cung cấp điện áp nguồn cho chip. Nguồn điện áp là +5V.
GND: Nối đất
XTAL1 và XTAL2 được nối tới bộ dao động thạch anh và đồng bộ ngoài.
RST: Reset kết thúc mọi hoạt động, đồng nghĩa với hành động tái bật nguồn. Khi kích hoạt tái bật nguồn, mọi giá trị trên các thanh ghi đều biến mất.
EA: External Access – chân truy cập ngoài cần phải nối với Vcc hoặc GND
PSEN: Là chân đầu ra cho phép cất chương trình (Program Store Enable) trong hệ thống, chương trình được cất ở bộ nhớ ROM ngoài nhờ nối tới chân của OE của ROM.
ALE: Là chân cho phép chốt địa chỉ, sử dụng để phân kênh địa chỉ và dữ liệu.
Cài đặt driver và nạp code cho kit 8051 Pro
Cài driver CH340:
https://sparks.gogo.co.nz/assets/_site_/downloads/CH34x_Install_Windows_v3_4.zip
Cài phần mềm STC-ISP : http://www.stcmicro.com/rar/stc-isp6.86.rar
Giao diện phần mềm
Cắm dây cáp vào máy tính, máy sẽ nhận cổng COM USB-SERIAL CH340 như hình dưới.
Chọn Open Code File để chọn file .hex để nạp.

CHÍNH SÁCH BẢO HÀNH
✔️ Đổi trả sản phẩm trong vòng 7 ngày với các trường hợp lỗi do nhà sản xuất.
✔️ Chỉ xử lý các trường hợp thiếu hàng khi có video mở hộp và có hoá đơn mua hàng.
✔️ 100% sản phẩm giống với hình đại diện.
✔️ 100% sản phẩm được kiểm tra kỹ trước khi giao hàng.
Cám ơn các bạn đã mua sản phẩm của ONE SHOP!
