Giới thiệu Kit phát triển 8051 hỗ trợ AVR - mạch hỗ trợ học tập các kết nối và giao tiếp nguồn 5v

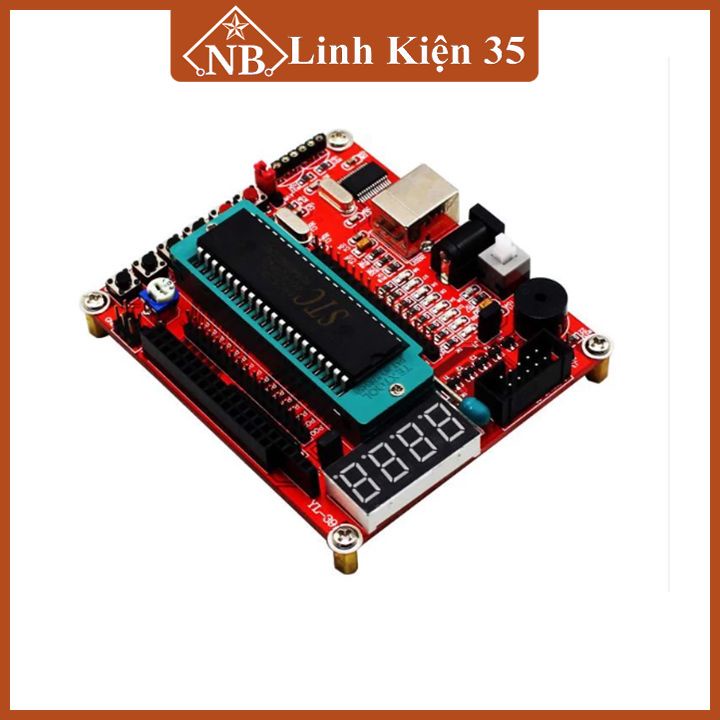

Kit phát triển 8051 hỗ trợ AVR - mạch hỗ trợ học tập các kết nối và giao tiếp
✯ ✯ ✯ Đặc Điểm:
1. Khối nguồn:
▶️ Có jack cắm nguồn 5v.
▶️ Nguồn cấp cho Kit hoạt động là nguồn 5v.
2. Khối nạp:
▶️ Khối nap các chân của đế nạp được nối:
▶️ Vcc nguồn 5V.
▶️ GND nối đất 0V
▶️ Nối với chân số 9 (RST).
▶️ Nối với chân số 15 (T1).
▶️ Nối với chân số 16 (P36/WR ).
▶️ Nối với chân số 17 (P37/RD).
▶️ Khối nạp PK2
3. Các PORT kết nối:
▶️ P0 từ P00 -> P07.
▶️ P1 từ P10 ->P17.
▶️ P2 từ P20 ->P27
▶️ P3 từ P30 ->P37.
▶️ Sử dụng các PORT của kit để mở rộng giao tiếp,kết nối , để truyền nhận dữ liệu , tín hiệu với các thiết bị bên ngoài.
4. Khối Led và phím bấm:
▶️ Gồm có 8 Led đơn và 4 phím bấm, Led đơn tích cực mức 0.
▶️ Led đơn: sử dụng để giao tiếp GPIO với vi điều khiển có thể điều khiển các Led sáng tắt với các hiệu ứng sáng lan, tắt dần, sáng dần …vv.
▶️ Phím Bấm: Kết hợp với Led7, LCD hiển thị số lần ấn phím…vv.
▶️ Phím số 1 (K3) nối với chân 15 (P35).
▶️ Phím số 2 (K4) nối với chân 14 (P34).
▶️ Phím số 3 (K4) nối với chân 13 (P33).
▶️ Phím số 4 (K4) nối với chân 12 (P32).
5. Khối hiển thị:
▶️ Gồm Led 7 và LCD
▶️ Giao tiếp với Led 7 gồm 4 Led 7 dùng để hiển thị chữ số từ 0000 -> 999 hiển thị sản phẩm, tần số …vv.
▶️ LCD16x2 : hiển thị các ký tự chữ số chữ cái, hiển thị các dữ liệu kết nối.
▶️ LCD128x64: hiển thị các ký tự chữ số chữ cái, hiển thị các dữ liệu kết nối.
6. Khối USB:
▶️ Dùng để kết nối với máy tính qua cổng usb.
▶️ Có thể dùng cấp nguồn cho Kit hoạt động.
7. Khối còi:
▶️ Có thể lập trình điều khiển còi theo ý muốn.
=============
THÔNG TIN THÊM VỀ SẢN PHẨM
🔸 Xuất xứ: Trung Quốc
🔸 Nhà cung cấp: Linh Kiện 35
🔸 Địa chỉ: Ninh Bình
============
