Giới thiệu Kit phát triển 8051 hỗ trợ AVR - mạch hỗ trợ học tập các kết nối và giao tiếp
Kit phát triển 8051 hỗ trợ AVR - mạch hỗ trợ học tập các kết nối và giao tiếp✯ ✯ ✯ Đặc Điểm:
1. Khối nguồn:
✔️ Có jack cắm nguồn 5v.
✔️ Nguồn cấp cho Kit hoạt động là nguồn 5v.
2. Khối nạp:
✔️ Khối nap các chân của đế nạp được nối:
✔️ Vcc nguồn 5V.
✔️ GND nối đất 0V
✔️ Nối với chân số 9 (RST).
✔️ Nối với chân số 15 (T1).
✔️ Nối với chân số 16 (P36/WR ).
✔️ Nối với chân số 17 (P37/RD).
✔️ Khối nạp PK2
3. Các PORT kết nối:
✔️ P0 từ P00 -> P07.
✔️ P1 từ P10 ->P17.
✔️ P2 từ P20 ->P27
✔️ P3 từ P30 ->P37.
✔️ Sử dụng các PORT của kit để mở rộng giao tiếp,kết nối , để truyền nhận dữ liệu , tín hiệu với các thiết bị bên ngoài.
4. Khối Led và phím bấm:
✔️ Gồm có 8 Led đơn và 4 phím bấm, Led đơn tích cực mức 0.
✔️ Led đơn: sử dụng để giao tiếp GPIO với vi điều khiển có thể điều khiển các Led sáng tắt với các hiệu ứng sáng lan, tắt dần, sáng dần …vv.
✔️ Phím Bấm: Kết hợp với Led7, LCD hiển thị số lần ấn phím…vv.
✔️ Phím số 1 (K3) nối với chân 15 (P35).
✔️ Phím số 2 (K4) nối với chân 14 (P34).
✔️ Phím số 3 (K4) nối với chân 13 (P33).
✔️ Phím số 4 (K4) nối với chân 12 (P32).
5. Khối hiển thị:
✔️ Gồm Led 7 và LCD
✔️ Giao tiếp với Led 7 gồm 4 Led 7 dùng để hiển thị chữ số từ 0000 -> 999 hiển thị sản phẩm, tần số …vv.
✔️ LCD16x2 : hiển thị các ký tự chữ số chữ cái, hiển thị các dữ liệu kết nối.
✔️ LCD128x64: hiển thị các ký tự chữ số chữ cái, hiển thị các dữ liệu kết nối.
6. Khối USB:
✔️ Dùng để kết nối với máy tính qua cổng usb.
✔️ Có thể dùng cấp nguồn cho Kit hoạt động.
7. Khối còi:
✔️ Có thể lập trình điều khiển còi theo ý muốn.
============
THÔNG TIN THÊM VỀ SHOP
🔸 Shop chuyên cung cấp bán buôn bán lẻ toàn quốc
🔸 Giá bán cạnh tranh dịch vụ sau mua tốt nhất
🔸 Hotline (zalo): 097.8618.794
🔸 Ngoài các sản phẩm shop có, các bạn có thể tư vấn sản phẩm để đợt nhập mới shop nhập về bán bổ sung sản phẩm.
🔸 Cam kết hoàn tiền 100% khi sản phẩm sai quảng cáo,hoặc lỗi do nhà sản xuất.
============
THÔNG TIN THÊM VỀ SẢN PHẨM
🔸 Xuất xứ: Trung Quốc
🔸 Nhà cung cấp: Linh Kiện Việt
🔸 Hotline: 097.8618.794
🔸 Địa chỉ: 441 Lĩnh Nam, phường Lĩnh Nam, quận Hoàng Mai, Hà Nội
#linhkien #linhkien024 #linhkiendientu #linhkienviet

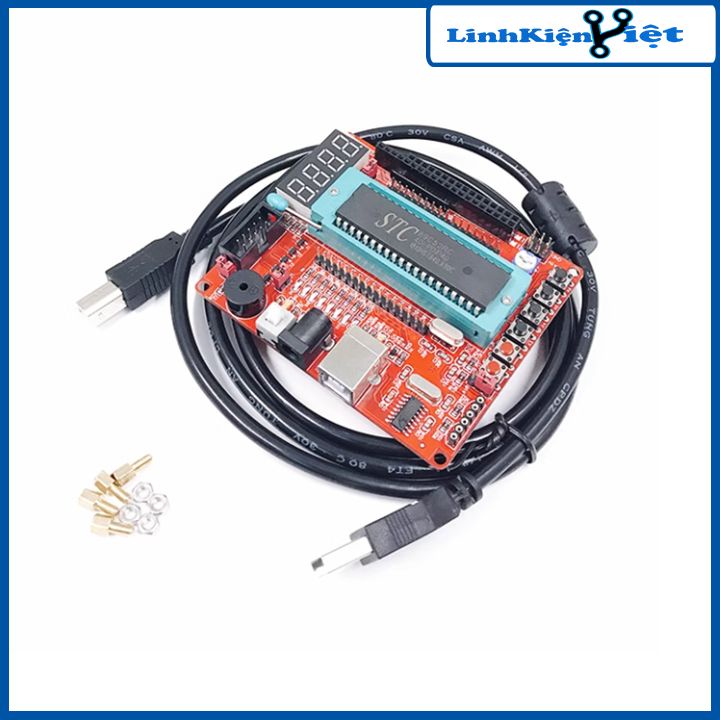

Hình ảnh sản phẩm
