Giới thiệu Linh kiện bán dẫn Diode MCR22-6 họ SCR điện áp 400V dòng điện 1.5A TO-92

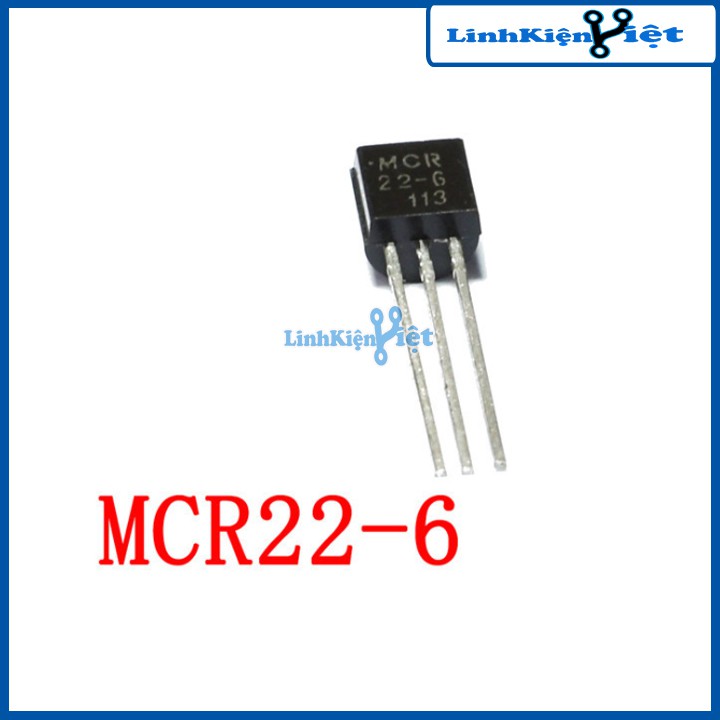

MCR22-6 THYRISTOR 400V/1.5A TO-92MCR22 là một linh kiện điện tử bán dẫn thuộc dòng thyristor (SCR). Có cấu tạo gồm 3 mối nối bán dẫn P-N. Nhờ cấu tạo đặc biệt này mà Thyristor có thể coi như một Diode chỉnh lưu có điều khiển. Các tiếp xúc kim loại tạo ra các cực Anode (A), Cathode (K), Gate (G)
Thông số kỹ thuật
Dòng thuận cực đại: 1.5A
Điện áp ngược cực đại: 400V
Kiểu chân cắm TO-92
Dải nhiệt độ hoạt động: -40ºC~125ºC
Đặc tuyến này trình bày sự biến thiên của dòng điện anode IA theo điện thế anode - cathode VAK với dòng cổng IG coi như thông số.
Khi SCR được phân cực nghịch (điện thế anode âm hơn điện thế cathode), chỉ có một dòng điện rỉ rất nhỏ chạy qua SCR.
Khi SCR được phân cực thuận (điện thế anod dương hơn điện thế cathode), nếu ta nối tắt (hoặc để hở) nguồn VGG (IG=0), khi VAK còn nhỏ, chỉ có một dòng điện rất nhỏ chạy qua SCR (trong thực tế người ta xem như SCR không dẫn điện), nhưng khi VAK đạt đền một trị số nào đó (tùy thuộc vào từng SCR) gọi là điện thế quay về VBO thì điện thế VAK tự động sụt xuống như diode thường.
Dòng điện tương ứng bây giờ chính là dòng điện duy trì IH. Từ bây giờ, SCR chuyển sang trạng thái dẫn điện và có đặc tuyến gần giống như diode thường.
Nếu ta tăng nguồn VGG để tạo dòng kích IG, ta thấy điện thế quay về nhỏ hơn và khi dòng kích IG càng lớn, điện thế quay về VBO càng nhỏ
Ứng dụng
Thyristor được sử dụng rất nhiều trong các mạch điện tử, dưới đây là một ví dụ
Mạch nạp ắc quy
Mạch nạp ắc quy tự động
Khi ắc quy nạp chưa đầy, SCR1 dẫn, SCR2 ngưng
Khi ắc quy đã nạp đầy, điện thế cực dương lên cao, kích SCR2 làm SCR2 dẫn, chia bớt dòng nạp bảo vệ ắc quy.
VR dùng để chỉnh mức bảo vệ (giảm nhỏ dòng nạp)=
Hướng dẫn sử dụng và lưu ý
Như mọi linh kiện điện tử bán dẫn khác, các bạn cần chú ý nhiệt độ môi trường làm việc của thyristor không được quá cao, khi hàn cần hàn với thời gian ngắn với mỏ hàn có nhiệt độ vừa phải
Ngoài ra cần chú ý thứ tự các chân và các giá trị cực đại để cấp nguồn phù hợp
#diode-chin-luu-mcr22-6
#linhkiendientu #linhkien #linhkien024 #linhkienlammach #lammachthucong
Hotline: 0978618794
============
THÔNG TIN THÊM VỀ SẲN PHẨM
🔸 Xuất xứ: Trung Quốc
🔸 Nhà cung cấp: Linh Kiện Việt
🔸 Hotline: 097.8618.794
🔸 Địa chỉ: 441 Lĩnh Nam, phường Lĩnh Nam, quận Hoàng Mai, Hà Nội

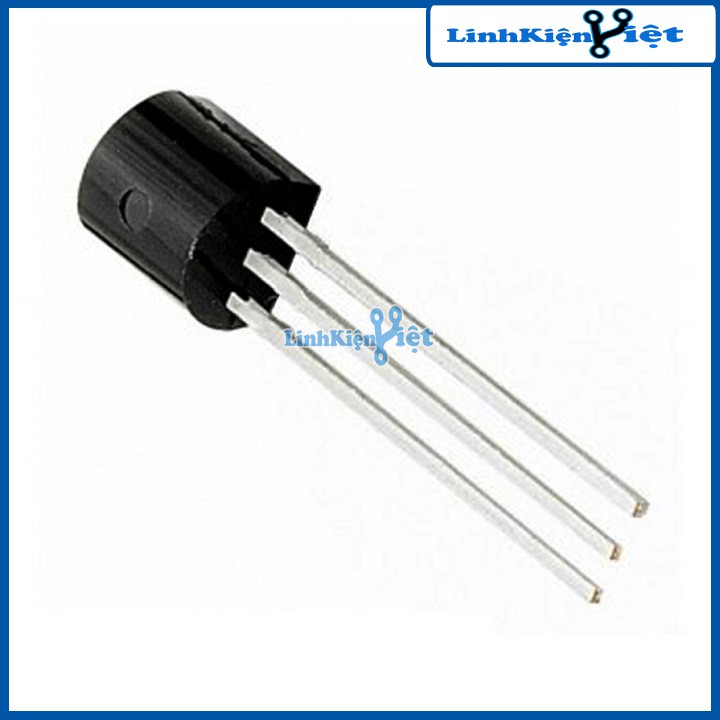

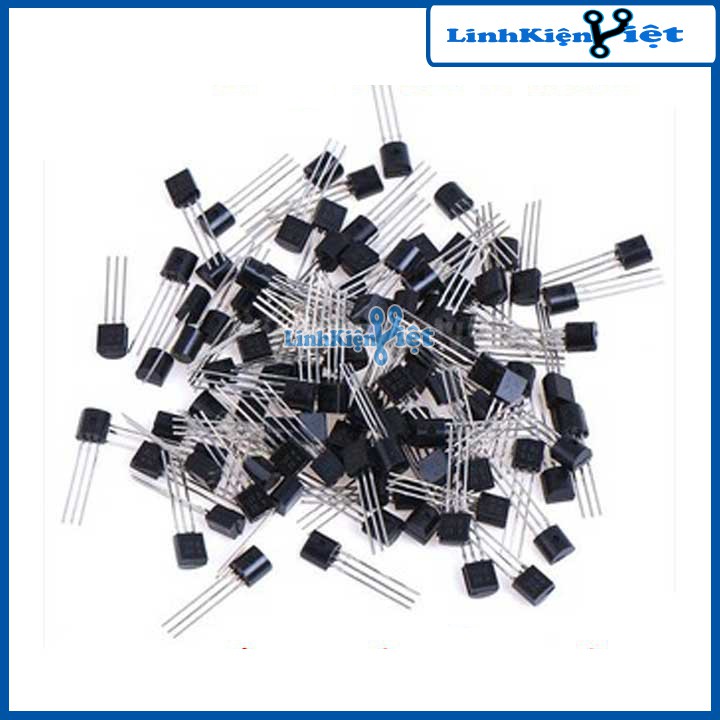

Hình ảnh sản phẩm
