Linh Kiện Diac DB3 DO-35 Mới

Giới thiệu Linh Kiện Diac DB3 DO-35 Mới

Diac ( Diode for alternating current - Diode cho dòng điện xoay chiều ) có thể coi là một Diode bán dẫn có quá trình chuyển sang dẫn dòng ngay khi điện áp rơi đạt mức đánh thủng VBO.

Nguyên lý hoạt động
Khi áp một hiệu điện thế một chiều theo một chiều nhất định thì khi đến điện thế VBO, Diac dẫn điện và khi áp hiệu thế theo chiều ngược lại thì đến trị số -VBO, Diac cũng dẫn điện, Diac thể hiện một điện trở âm (điện thế hai đầu Diac giảm khi dòng điện qua Diac tăng). Từ các tính chất trên, Diac tương đương với hai Diode Zener mắc đối đầu. Thực tế, khi không có Diac, người ta có thể dùng hai Diode Zener có điện thế Zener thích hợp để thay thế

Thông số kỹ thuật
VBOmin = 28V
VBOmax = 36V
Dải nhiệt độ hoạt động: -40ºC~125ºC

Ứng dụng
Trong ứng dụng, Diac thường được dùng để mở Triac
Dưới đây là một ví dụ về mạch chỉnh độ sáng của bóng đèn

Ở bán ký dương thì điện thế tăng, tụ nạp điện cho đến điện thế VBO thì Diac dẫn, tạo dòng kích cho Triac dẫn điện. Hết bán kỳ dương, Triac tạm ngưng. Đến bán kỳ âm tụ C nạp điện theo chiều ngược lại đến điện thế -VBO, Diac lại dẫn điện kích Triac dẫn điện. Ta thay đổi VR để thay đổi thời hằng nạp điện của tụ C, do đó thay đổi góc dẫn của Triac đưa đến làm thay đổi độ sáng của bóng đèn

Hướng dẫn sử dụng và lưu ý

Diac là linh kiện điện tử không phân cực do đó không cần phải hàn đúng thứ tự chân
Cần sử dụng mỏ hàn có nhiệt độ trung bình và không được hàn quá lâu

-------------------------------------------
OneShop -Kênh Bán Buôn Linh Kiện Điện Tử
- Đảm bảo luôn đủ hàng hóa với số lượng lớn để cung cấp cho anh em

- Đảm bảo bao giá tốt nhất toàn thị trường

- Đảm bảo sản phẩm được bảo hành và đổi trả miễn phí trong 7 ngày nếu Khách không hài lòn

- Đảm bảo sảm phẩm giống hình


Thông Tin Hỗ Trợ
- Vấn đề đơn hàng: 024.2021.4848

- Vấn đề hàng hóa: 024.6658.4141

- Vấn đề kĩ thuật: 0969.477.417

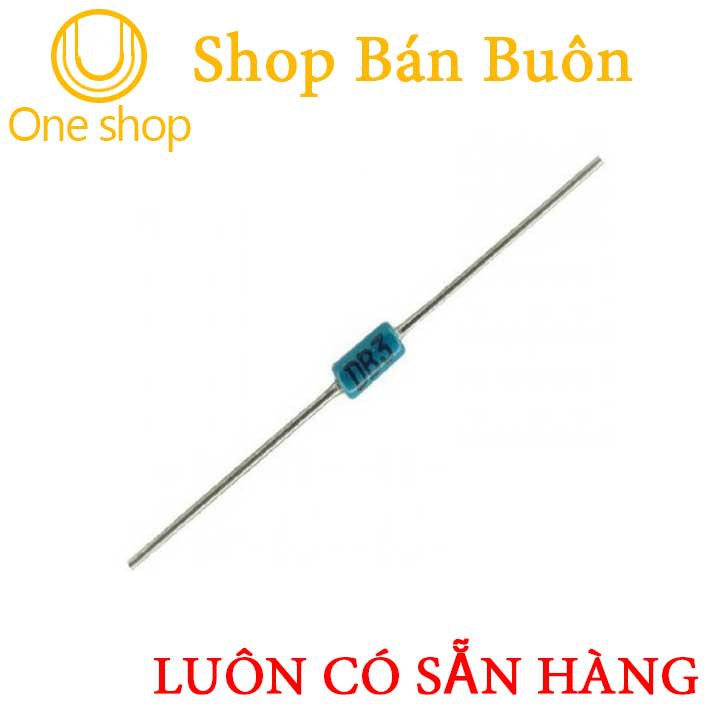

Hình ảnh sản phẩm
