Giới thiệu Linh Kiện Điện Tử Bán Dẫn TLP521-4GB DIP-16 Optocouplers
TLP521-4GB DIP-16 Optocouplers giá rẻ
Giới thiệu TLP521-4GB DIP-16 Optocouplers
Optocouler là một linh kiện điện tử bán dẫn có tác dụng chuyển tín hiệu điện thành tín hiệu ánh sáng để chuyển sang các phần mạch có giá trị khác nhau về điện áp
TLP521-4GB là một Optocouplers được tích hợp 4 opto con ở trong
Cấu tạo và nguyên lý hoạt động Optocoupler
Opto có cấu tạo gồm một Led phát và một Transistor cảm quang
Khi có dòng nhỏ chạy qua Led làm cho Led phát sáng, khi đó 2 cực của Transistor sẽ thông và cho dòng điện chạy qua
Cấu tạo Opto 16
Cấu tạo Opto 16
Thông số kỹ thuật
Diode Điện áp ngược cực đại: 6V Dòng thuận cực đại: 50mA Công suất: 70mW Transistor UCEO=55V UECO=6V Công suất: 150mW Dải nhiệt độ hoạt động: -55ºC~150ºC Kiểu chân cắm DIP 16 chân Kích thước TLP521-4GB 1
Kích thước TLP521-4GB
Ứng dụng
Opto chủ yếu dùng để cách ly bộ điều khiển với các phần mạch còn lại để khi vấn đề như cháy, chập, tăng áp tại các phần tử mạch sẽ không ảnh hưởng đến bộ điều khiển
Riêng đối với TPL521-4GB đã được tích hợp 4 Opto con các bạn có thể sử dụng trong các mạch cần nhiều Opto để vừa tiết kiệm được diện tích, vừa tiết kiệm được chi phí
Hướng dẫn sử dụng và lưu ý
Khi cấp nguồn cho Opto cần chú ý thức tự các chân tương đương với các cực, ngoài ra cần sử dụng nguồn phù hợp với các đại lượng cực đại để Opto có thể hoạt động lâu dài với hiệu suất cao nhất
Linh kiện điện tử 3M là địa chỉ uy tín luôn cam kết mang đến cho khách hàng sự phục vụ tốt nhất đi kèm với chất lượng sản phẩm đảm bảo cùng giá thành hợp lý
Tất cả các sản phẩm mà khách hàng có vấn đề về chất lượng hoặc cách sử dụng hãy liên hệ trực tiếp đến trung tâm bảo hành của linh kiện điện tử 3M để được hỗ trợ và tư vấn:
Điện thoại: 0246.686.4747
Email: chotroihn.vn@gmai.com
Địa chỉ: số 26 ngõ 106 - Lê Thanh Nghị - Hai Bà Trưng - Hà Nội

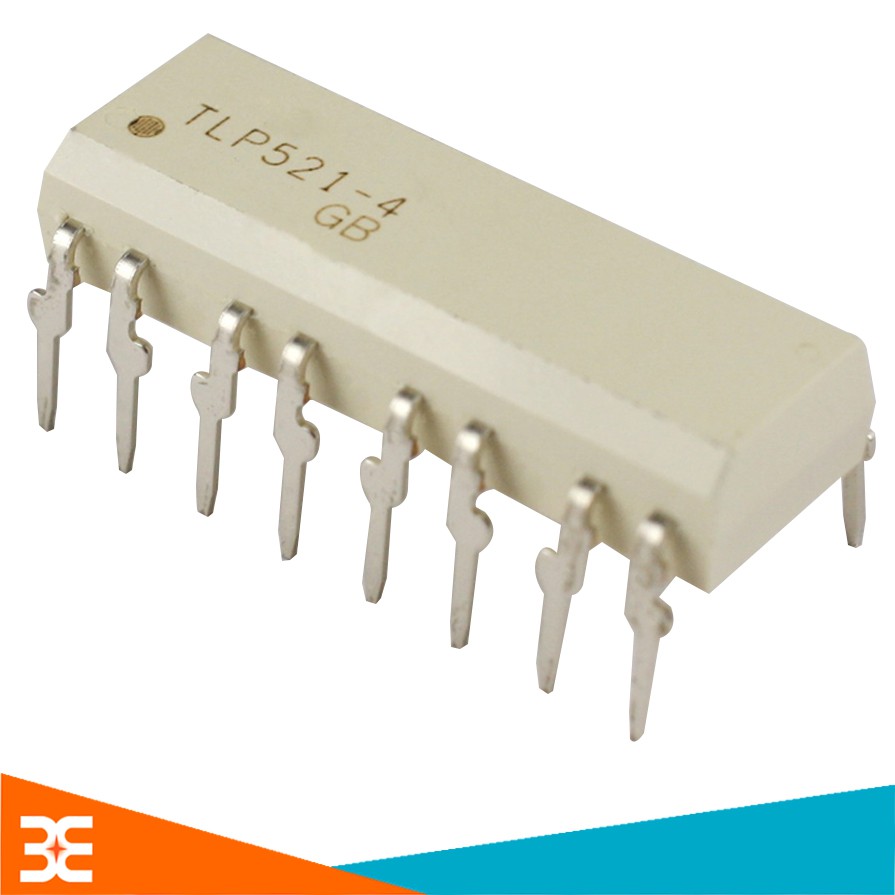

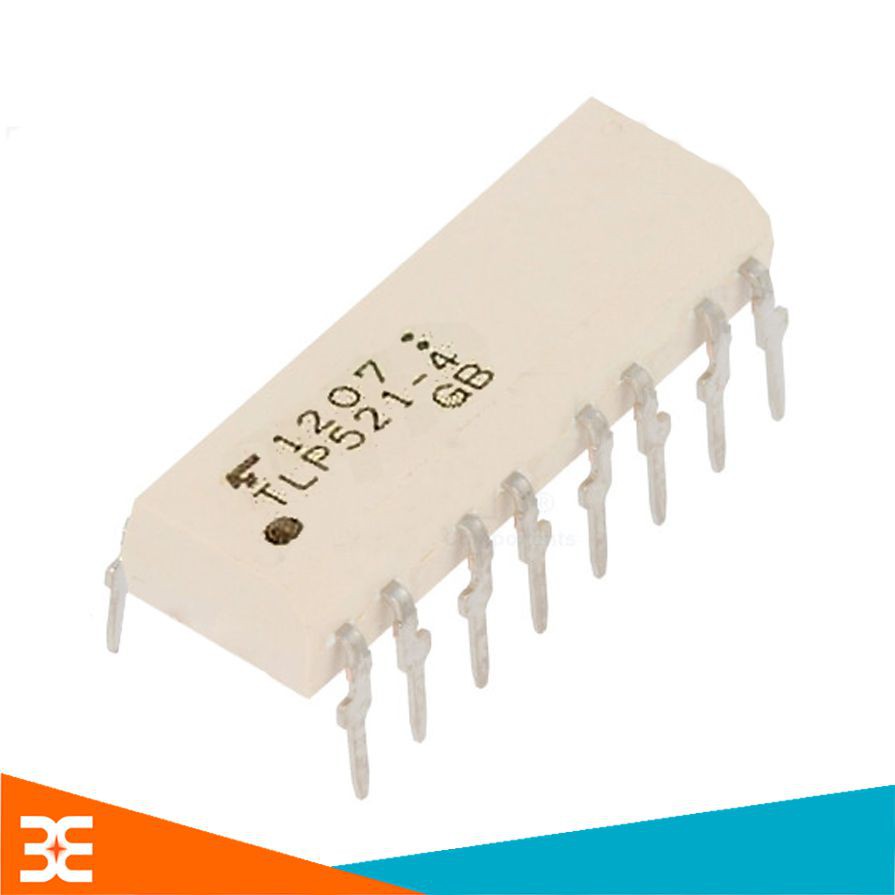

Hình ảnh sản phẩm
