Loa Bluetooth Pcbfun DIY Hỗ Trợ Giảng Dạy Hàn Điện Tử

Giới thiệu Loa Bluetooth Pcbfun DIY Hỗ Trợ Giảng Dạy Hàn Điện Tử

Đặc điểm:
1. Nó có thể được điều khiển bằng điều khiển từ xa để nhận ra điều khiển âm lượng của việc bật và tắt nguồn
2. Loa toàn tần số cạnh PU, màng loa đen bạc 40 từ tính 4 ohm 3W, chất lượng âm thanh rõ ràng, hiệu quả về chi phí
3. Giao diện Nguồn điện DC 3.7-5V để tự động phát nhạc, bộ khuếch đại âm thanh nổi, hỗ trợ Bluetooth, hỗ trợ bộ nhớ tắt nguồn, đĩa U để phát nhạc

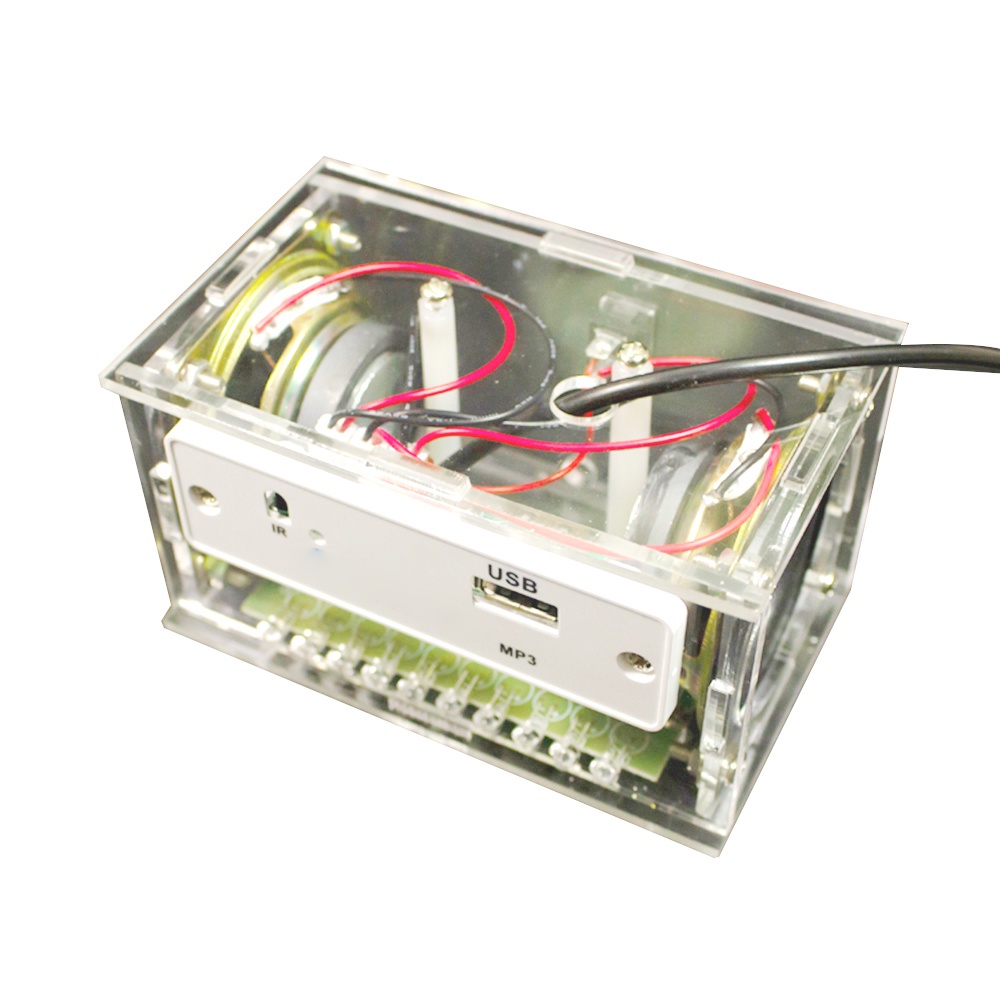

4. Vỏ acrylic được làm từ 6 miếng acrylic có độ trong suốt cao 3mm được ghép lại với nhau. Tinh tế và đẹp, bạn cần xé lớp màng bảo vệ màu nâu trước khi nối
5. Rất thích hợp để hàn tiếp xúc và đào tạo sản xuất DIY

Thông số:
Đầu ra kênh: 2 kênh
Công suất đầu ra: 3w + 3w
Điện áp cung cấp điện: DC 4.2-5V, nếu điện áp vượt quá 5V, mô-đun sẽ bị hỏng
Dòng định mức: 1.5A-2A

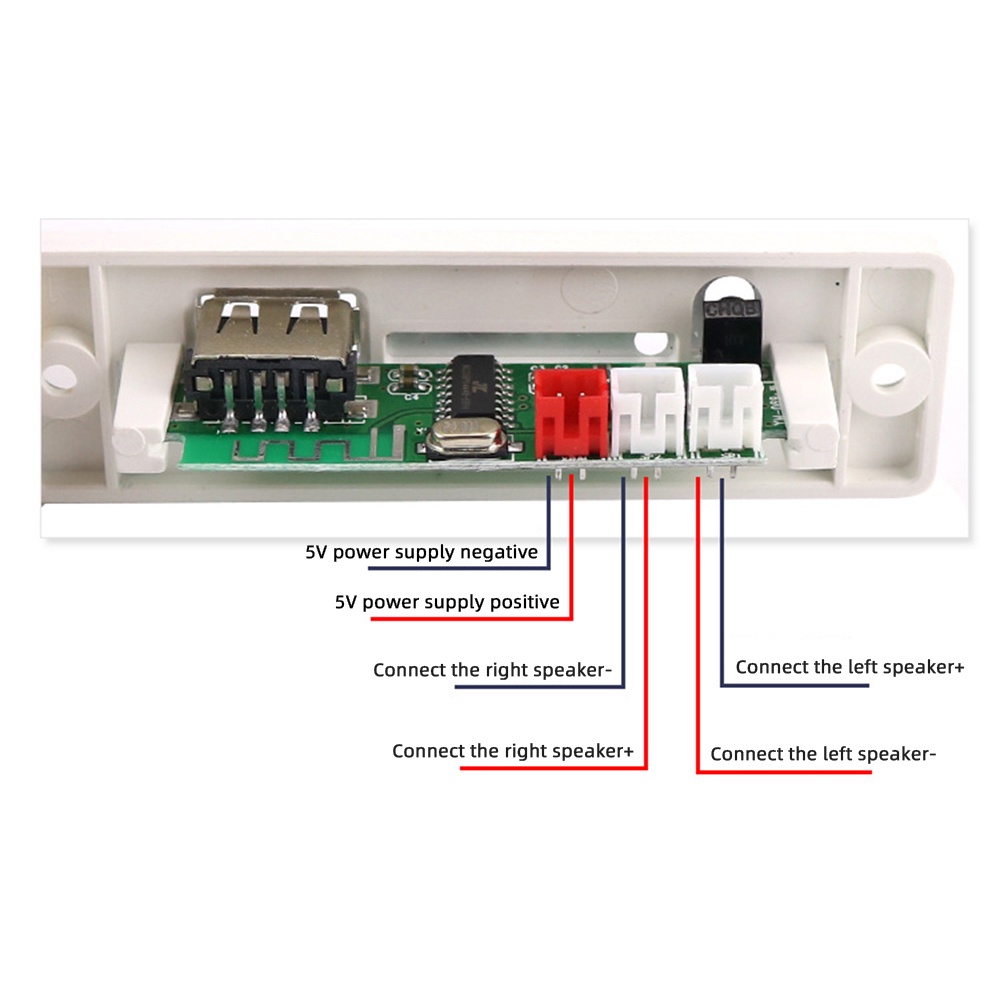

Hướng dẫn đấu dây: thiết bị đầu cuối màu trắng được kết nối với loa và thiết bị đầu cuối màu đỏ được kết nối với nguồn điện

Hoạt động Bluetooth: Bật Bluetooth của điện thoại di động, bạn có thể quét trực tiếp thiết bị, tìm "XC
046 Nhấp để kết nối. Sau khi ngắt kết nối bluetooth, nó sẽ tự động chuyển sang ổ đĩa flash USB.

Chức năng mạch:

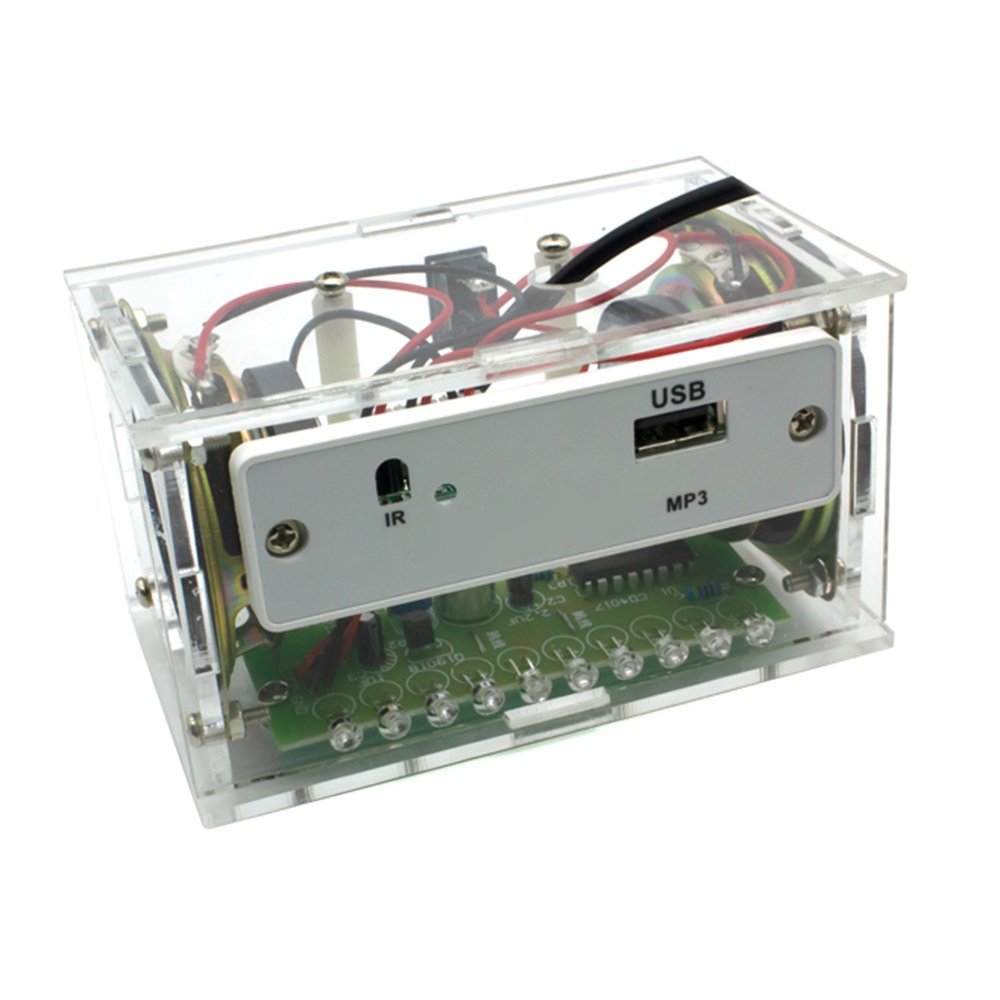

Thiết bị đầu cuối màu đỏ của mô-đun bluetooth là nguồn điện 5V, thiết bị đầu cuối màu trắng là các kênh bên trái và bên phải của loa, dây màu đỏ là dây dương + và màu đen là âm -. Với âm thanh của âm nhạc hoặc các âm thanh khác, đèn LED sẽ di chuyển theo nhịp điệu của âm thanh (tốc độ âm thanh và kích thước của âm thanh. Sau khi hàn thành công, bạn có thể cảm nhận được sự kết hợp âm thanh và ánh sáng tuyệt vời. Nguyên tắc mạch: giai điệu LED kích hoạt bằng giọng nói Mạch đèn bao gồm mạch cấp nguồn, mạch khuếch đại micrô và mạch chỉ báo phát sáng LED. Nguồn điện sử dụng hai pin. Mic chuyển đổi tín hiệu âm thanh thành tín hiệu điện, ghép nối với Q1 qua C2 để khuếch đại và tín hiệu khuếch đại được gửi sang U1 và U1 dẫn đèn LED để phát ra ánh sáng., âm lượng lớn hơn Âm thanh, độ sáng LED càng cao, dòng nước chảy càng nhanh.

Lưu ý:
Tất cả các bộ phận cần được cài đặt bởi chính bạn. Giấy vỏ được xé ra và nó trong suốt. Toàn bộ bộ loa bluetooth đã được trang bị dây nguồn uSB, bảng mạch bluetooth đều được hàn, chỉ cần kết nối cáp và lắp ráp bảng điều khiển âm thanh để sử dụng, nguồn điện Có thể được cấp nguồn bằng bộ sạc điện thoại di động hoặc máy tính 5V, và nguồn điện với dòng điện 2A có chất lượng âm thanh tốt hơn.

Nhắc nhở: Vui lòng tuân thủ nghiêm ngặt các hướng dẫn sản phẩm. Việc sử dụng và đấu dây không đúng cách sẽ khiến bộ khuếch đại không hoạt động bình thường hoặc làm hỏng bộ khuếch đại.

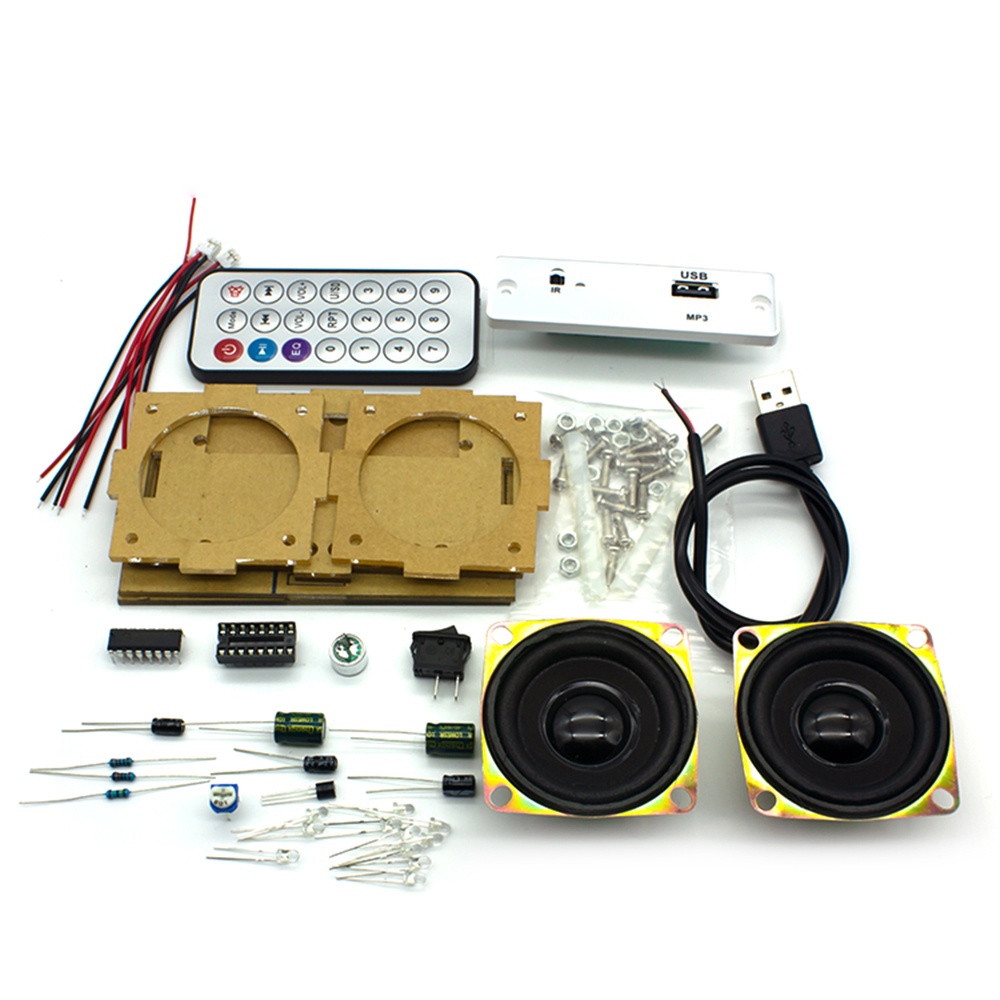

Gói hàng bao gồm:
Bộ phận tự làm * 1

Hình ảnh sản phẩm
