mạch Blutooth Asanzo ASK 5400 + chỉnh bass treble mic echo, không có công suất

Giới thiệu mạch Blutooth Asanzo ASK 5400 + chỉnh bass treble mic echo, không có công suất

Video giới thiệu sản phẩm [Mã ELHACE giảm 4% đơn 300K] mạch Blutooth Asanzo ASK 5400 + chỉnh bass treble mic echo, không có công suất. Nguồn: Shopee.

chỉ bán cho thợ có chuyên môn kỹ thuật về âm thanh, audio, cần có kiến thức về điện tử âm thanh...không bán cho khách không có chuyên môn...đây chỉ là mạch blutooth và mạch chỉnh tone nhạc và echo mic, ( không có mạch công suất )

chú ý phân loại :
gói 1 : chỉ mạch blutooth bao sống tốt có hướng dẫn,
gói 2 : mạch blutooth sống hiển thị bị mất nét và phần mạch chỉnh chiết áp và mặt kim loại bao sống
gói 3 : mạch blutooth sống tốt hiển thị đủ nét và phần mạch chỉnh chiết áp và mặt kim loại bao sống.

trước khi đóng hàng sẽ có video cắm điện cho khách xem

hướng dẫn phần mạch blutooth :
1. nguồn cấp 5v vdc cấp vào jack kết nối có kí hiệu VDD hoặc 5V hoặc VCC , GND là mass...
2. cổng xuất tính hiệu âm tần : là jack có kí hiệu L - out và G- out và gnd là mass chung..
3. có phần nút nhấn đi cùng xem tính năng trên ảnh..
4. mạch có kết nối blutooth, có đọc thẻ SD, có đọc usb, có đường vào tín hiệu AUX..

hướng dẫn phần mạch chỉnh tone
tính từ mạch blutooth là phần đầu, đếm chân số 1 từ hướng mạch blutooth :

1. jack 3 chân : bỏ trống
2. jack 5 chân :
+ chân 1 : + 12v
+ chân 2,3,4 : gnd
+ chân 5 : tín hiệu âm tần ra mono tới mạch công suất
3. jack 4 chân : không biết chức năng, khách tự nghiên cứu


mạch echo kèm blutooth có nút bấm
nguyên mặt như ảnh.
hàng tháo loa mới asanzo hư thùng..loa ASK 5400
bao sống tốt.
kích thước : dài 26,2 cm x rộng 7cm x sâu 4.6cm
* mạch blutooth cấp nguồn riêng. nguồn 5v trở lại, cao hơn 5v chết mạch.chỉ bán cho anh em có chuyên môn kỹ thuật về âm thanh để sử dụng. anh em ko chuyên môn kỹ thuật thì bên em không có hướng dẫn.
Anh em kỹ thuật tự lắp đặt sử dụng theo kỹ thuật chuyên môn.
khi nhận hàng khách hàng nên chuẩn bị trước quay video bóc hộp và test mạch.
không đồng ý trả hàng với lý do không biết sử dụng.

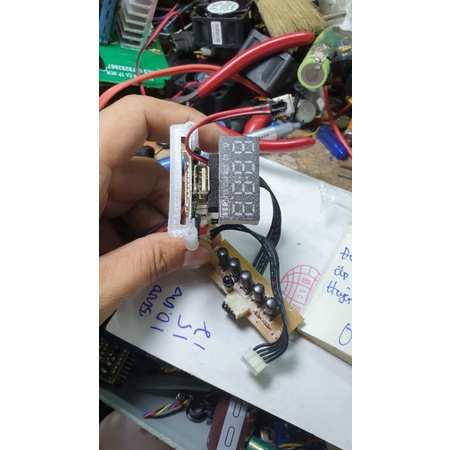

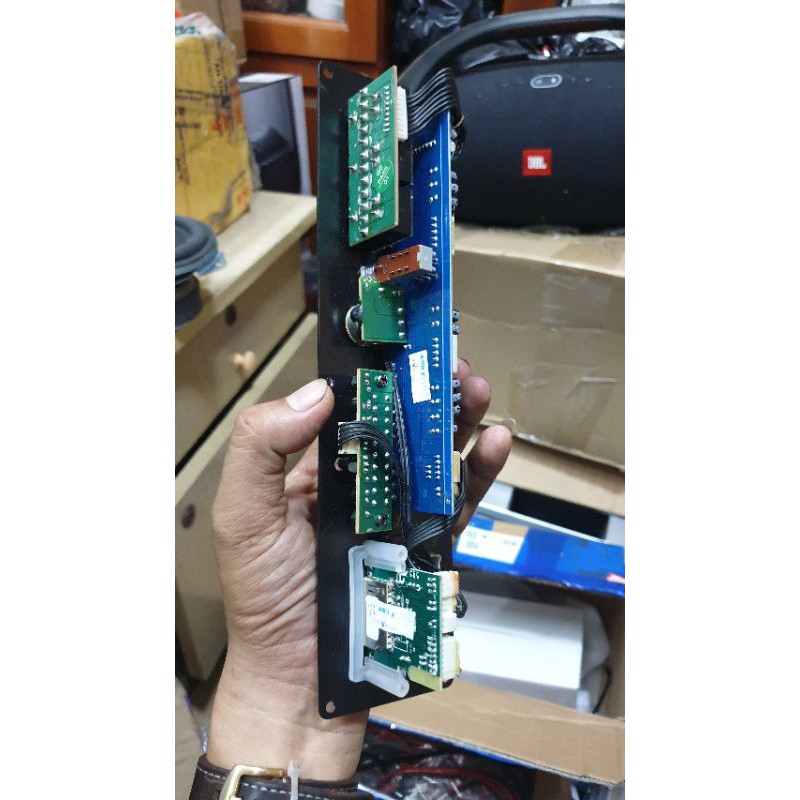

Hình ảnh sản phẩm
